Instrukcja planowania pomieszczeń i specyfikacja techniczna Philips MPT Ingenia Ambition...

Najważniejsze informacje o instalacji

Dokument ten stanowi wytyczne dotyczące planowania pomieszczeń oraz wymagań technicznych dla systemu rezonansu magnetycznego Philips MPT Ingenia Ambition 1.5T S/X. Przed przystąpieniem do prac instalacyjnych należy skonsultować się z przedstawicielem firmy Philips w celu uzyskania szczegółowych rysunków dla konkretnego obiektu.

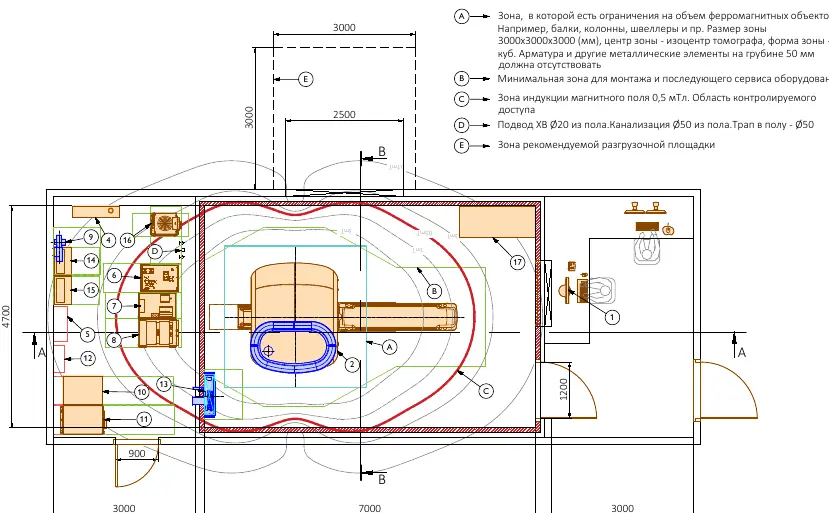

Wymagania dotyczące pomieszczeń

System wymaga odpowiednio przygotowanych pomieszczeń o następujących zalecanych wymiarach:

• Pomieszczenie proceduralne: 7000 x 4800 mm
• Pomieszczenie operatora: 3000 x 4800 mm
• Pomieszczenie techniczne: 3000 x 5100 mm
• Wysokość od podłogi do sufitu: 3000 mm

Należy sprawdzić nośność podłogi oraz ograniczenia dotyczące zawartości metalu w posadzce. Konstrukcyjne belki metalowe powinny znajdować się w odległości co najmniej 2,5 m od centrum aparatu.

Wymagania elektryczne

System wymaga dedykowanej linii zasilania od transformatora. Główne parametry to:

• Napięcie: 380/400 V
• Częstotliwość: 50 Hz
• Zasilanie: Wymagane są dwa oddzielne przyłącza (jedno dla systemu MRI, drugie dla klimatyzacji).
• Uziemienie: Musi spełniać lokalne przepisy, rezystancja uziemienia nie powinna przekraczać 15 Ohm.

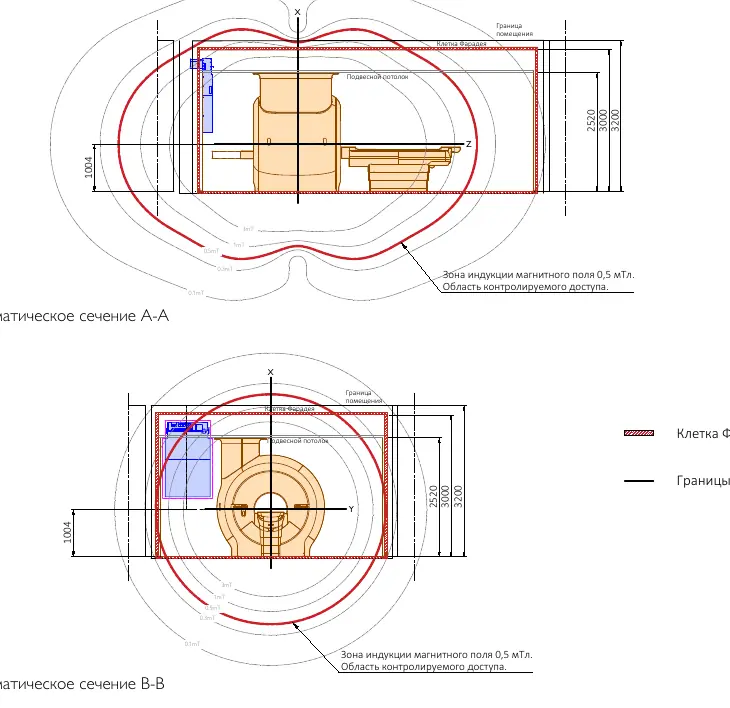

Bezpieczeństwo i pole magnetyczne

Wokół systemu tworzą się strefy pola magnetycznego. Należy zwrócić szczególną uwagę na:

• Strefa 0.5 mT: Jest to obszar kontrolowanego dostępu. Osoby z rozrusznikami serca nie mogą przebywać w tej strefie.
• Otoczenie: W pobliżu nie mogą znajdować się windy, linie tramwajowe, metro ani urządzenia generujące silne zakłócenia elektromagnetyczne.
• Technologia BlueSeal: System nie wymaga instalacji rury do awaryjnego odprowadzania helu.

Klimatyzacja i wentylacja

System wymaga zapewnienia odpowiedniego mikroklimatu w pomieszczeniu proceduralnym i technicznym. Ciepło generowane przez system jest odprowadzane przez dedykowany układ klimatyzacji. W przypadku braku miejsca w pomieszczeniu technicznym, dopuszcza się montaż UPS w oddzielnym pomieszczeniu z odpowiednią wentylacją.
