Instrukcja montażu żarówek samochodowych LED Philips Ultinon

Najważniejsze informacje

Niniejsza instrukcja zawiera wytyczne dotyczące poprawnego montażu żarówek samochodowych LED Philips Ultinon. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiedni typ żarówki zgodny z gniazdem w Twoim pojeździe. Ważne: Nie dotykaj powierzchni LED palcami podczas montażu.

Przygotowanie do montażu

• Wyłącz silnik pojazdu i upewnij się, że światła są wyłączone.
• Otwórz maskę samochodu, aby uzyskać dostęp do reflektorów.
• Przed wymianą upewnij się, że żarówka jest zimna.

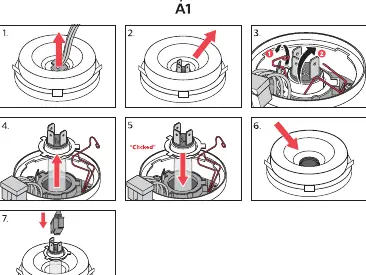

Montaż żarówek H4 i H7

Procedura montażu może się różnić w zależności od typu gniazda (A1, A2, A3). Ogólne kroki obejmują:

1. Wyjmij starą żarówkę z reflektora.
2. Zdejmij podstawę montażową z nowej żarówki LED.
3. Zamontuj podstawę w reflektorze i zabezpiecz ją sprężyną lub zaciskiem.
4. Wsuń żarówkę LED w podstawę, aż usłyszysz kliknięcie.
5. Załóż osłonę przeciwpyłową reflektora.
6. Podłącz złącze zasilania do żarówki.

Montaż żarówek H1 i H3

1. Włóż żarówkę do gniazda reflektora.
2. Zabezpiecz żarówkę w gnieździe, upewniając się, że słychać kliknięcie blokady.
3. Podłącz złącze zasilania.

Montaż pozostałych typów

W przypadku innych typów żarówek, takich jak HB4, proces polega na włożeniu żarówki do gniazda, przekręceniu jej w celu zablokowania oraz podłączeniu zasilania. W razie potrzeby użyj dołączonych uszczelek.

Testowanie i system CANbus

Po zakończeniu montażu włącz światła i sprawdź, czy działają poprawnie. Jeśli na desce rozdzielczej pojawia się kontrolka błędu spalonej żarówki, oznacza to, że system pojazdu wymaga adaptera CANbus, aby poprawnie współpracować z technologią LED.
