Instrukcja obsługi żarówek samochodowych LED Philips Ultinon
Szybki przewodnik instalacji żarówek samochodowych LED Philips Ultinon. Dowiedz się, jak bezpiecznie zamontować żarówki, dopasować pierścienie montażowe i sprawdzić poprawność działania systemu CANbus.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu żarówek samochodowych LED Philips Ultinon. Przed przystąpieniem do pracy należy pamiętać o podstawowych zasadach bezpieczeństwa: zawsze wyłącz silnik i światła, używaj rękawic ochronnych, nie dotykaj palcami chipa LED oraz pamiętaj, że żarówki mogą być gorące po użyciu. Produkt wymaga poprawnego dopasowania do gniazda reflektora.
Przygotowanie do montażu
Przed rozpoczęciem wymiany upewnij się, że:
- Silnik jest wyłączony, a światła są wyłączone.
- Masz odpowiedni typ żarówki zgodny z wymaganiami Twojego pojazdu.
- W przypadku niektórych modeli wymagane jest użycie adapterów (pierścieni) dołączonych do zestawu.
Instalacja żarówek
Proces instalacji różni się w zależności od typu żarówki (H7/H4, H1/H3, HB3/HB4, HIR2):

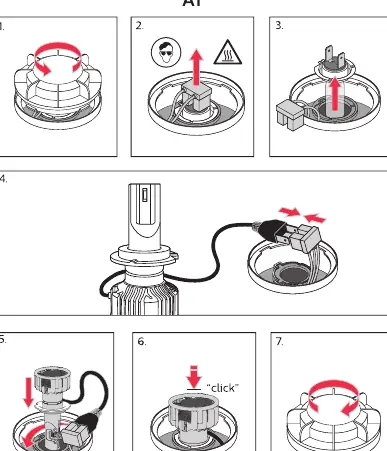

- H7/H4: Zdejmij osłonę reflektora, odłącz zasilanie, wyjmij starą żarówkę, włóż żarówkę LED, podłącz zasilanie i zabezpiecz całość.
- H1/H3: Proces obejmuje wpięcie żarówki w gniazdo i podłączenie złączy elektrycznych.
- HB3/HB4/HIR2: Wymagają dobrania odpowiedniego pierścienia montażowego (oznaczonego jako B, C, D, R1, R2) w zależności od konstrukcji reflektora.
Dopasowanie adapterów
Dla typów HB3, HB4 oraz HIR2 kluczowe jest wybranie właściwego pierścienia montażowego. Porównaj stary pierścień z dołączonymi akcesoriami, aby zapewnić poprawne osadzenie żarówki w reflektorze. Nieprawidłowy montaż może skutkować niewłaściwym ustawieniem wiązki światła.
Testowanie i system CANbus
Po montażu przeprowadź test:
- Włącz światła i sprawdź, czy świecą poprawnie.
- Jeśli na desce rozdzielczej pojawia się błąd spalonej żarówki, może być konieczne zastosowanie adaptera CANbus.
- Upewnij się, że żarówka jest stabilnie zamocowana i nie ma luzów.
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Błąd spalonej żarówki na desce rozdzielczej
Zastosuj zewnętrzny adapter CANbus, aby wyeliminować błąd systemu diagnostycznego pojazdu.
Żarówka nie pasuje do gniazda
Sprawdź, czy używasz właściwego adaptera/pierścienia montażowego (dotyczy HB3/HB4/HIR2) i porównaj go z oryginalnym mocowaniem.
Przed użyciem
- Wyłącz silnik i światła przed rozpoczęciem pracy.
- Załóż rękawice ochronne.
- Nie dotykaj powierzchni chipa LED.
- Upewnij się, że masz odpowiedni typ żarówki dla swojego pojazdu.
- Przygotuj odpowiednie adaptery montażowe, jeśli są wymagane.
Parametry w praktyce
- Adaptery (B, C, D, R1, R2)
- Wymienne pierścienie montażowe pozwalające na dopasowanie żarówki LED do różnych typów gniazd reflektorów.
Ilustracje i schematy
- Strona 1: Ikony ostrzegawcze (nie dotykać LED, gorąca powierzchnia, używać rękawic).

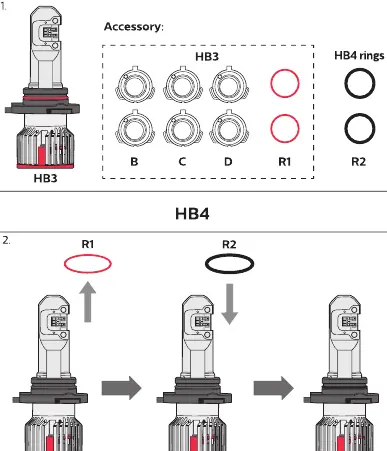

- Strona 6-8: Schematy wyboru pierścieni montażowych dla różnych typów gniazd.

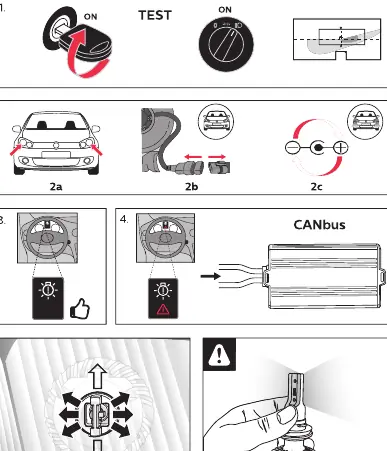

- Strona 10: Procedura testowa i podłączenie adaptera CANbus.
Zgodność modelu
- Produkt przeznaczony do konkretnych typów gniazd (H7, H4, H1, H3, HB3, HB4, HIR2).
- Wymaga weryfikacji zgodności z systemem elektrycznym pojazdu (CANbus).
