Instrukcja obsługi zasilacza zewnętrznego Philips Hue 100W
Szybki przewodnik instalacji i użytkowania zasilacza zewnętrznego Philips Hue 100W. Dowiedz się, jak bezpiecznie podłączyć oświetlenie 24V, jak montować urządzenie oraz jak skonfigurować system w aplikacji Hue.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument dotyczy zasilacza zewnętrznego Philips Hue 100W. Urządzenie jest przeznaczone wyłącznie do zasilania opraw oświetleniowych Philips Hue 24V. Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie w głównej skrzynce bezpiecznikowej.
Bezpieczeństwo i ograniczenia
- Zasilacz jest przeznaczony do użytku zewnętrznego i w miejscach wilgotnych.
- Nie używać przedłużaczy.
- Zasilacz musi być podłączony do gniazda z osłoną typu "Wet Location" z zabezpieczeniem GFCI.
- Nie instalować w odległości mniejszej niż 3,05 m (10 stóp) od basenów, spa lub fontann.
- Nie zanurzać zasilacza w wodzie.
- Maksymalna moc obciążenia wynosi 95W.
- Chronić przewody przed uszkodzeniem i kontaktem z ostrymi krawędziami.
Montaż i instalacja
Zasilacz można montować na ścianie lub innej stabilnej powierzchni konstrukcyjnej. Należy zapewnić odpowiednie prowadzenie przewodów w pobliżu opraw oświetleniowych. Połączenia między elementami systemu Hue należy zabezpieczyć poprzez dokręcenie nakrętek złączy, aby zapewnić szczelność.
Konfiguracja systemu

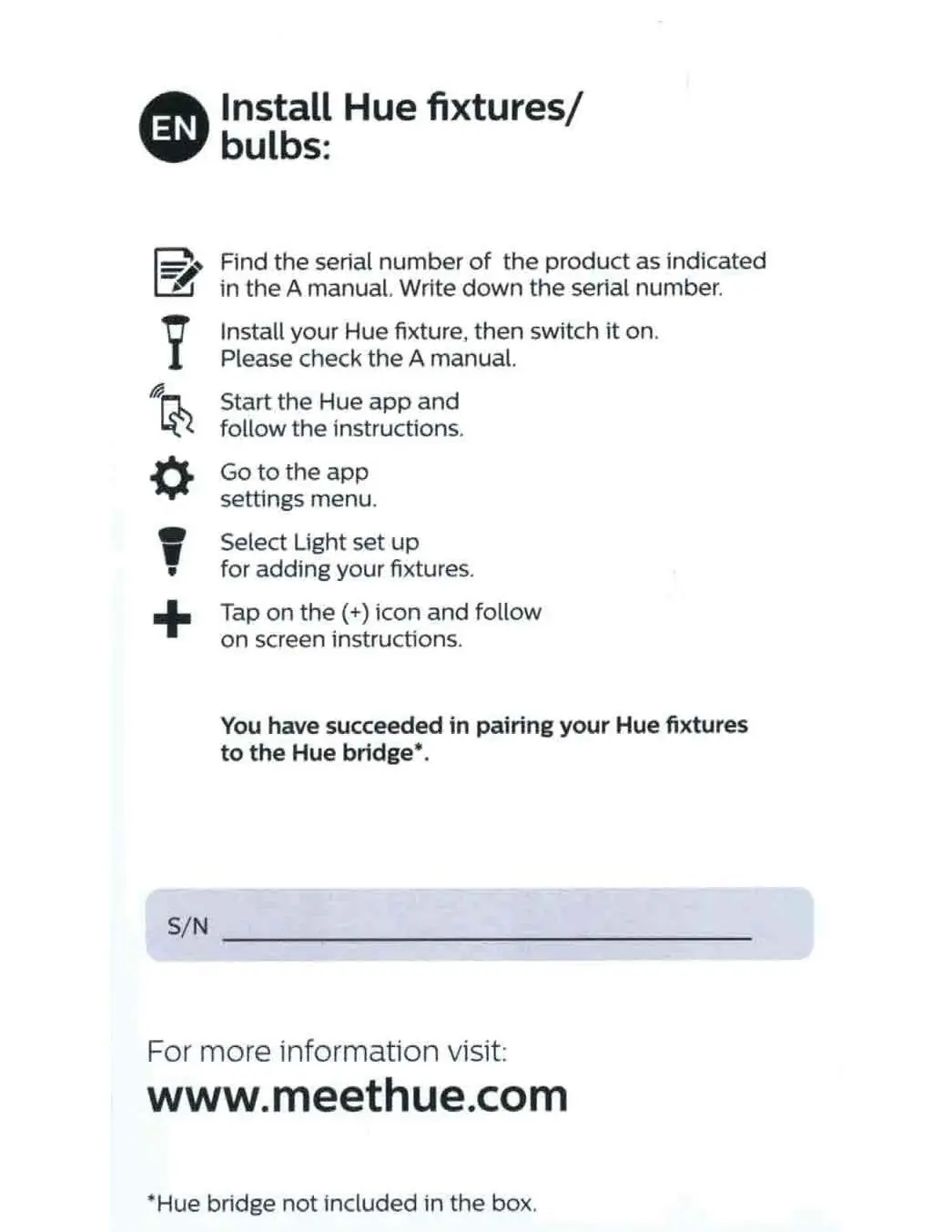

Aby dodać oświetlenie do systemu Hue:
- Zanotuj numer seryjny produktu.
- Zainstaluj oprawę i włącz zasilanie.
- Uruchom aplikację Hue na urządzeniu mobilnym.
- Przejdź do menu ustawień aplikacji.
- Wybierz opcję konfiguracji oświetlenia (Light set up).
- Użyj ikony (+), aby dodać nowe urządzenie i postępuj zgodnie z instrukcjami na ekranie.
Dane techniczne i kontakt

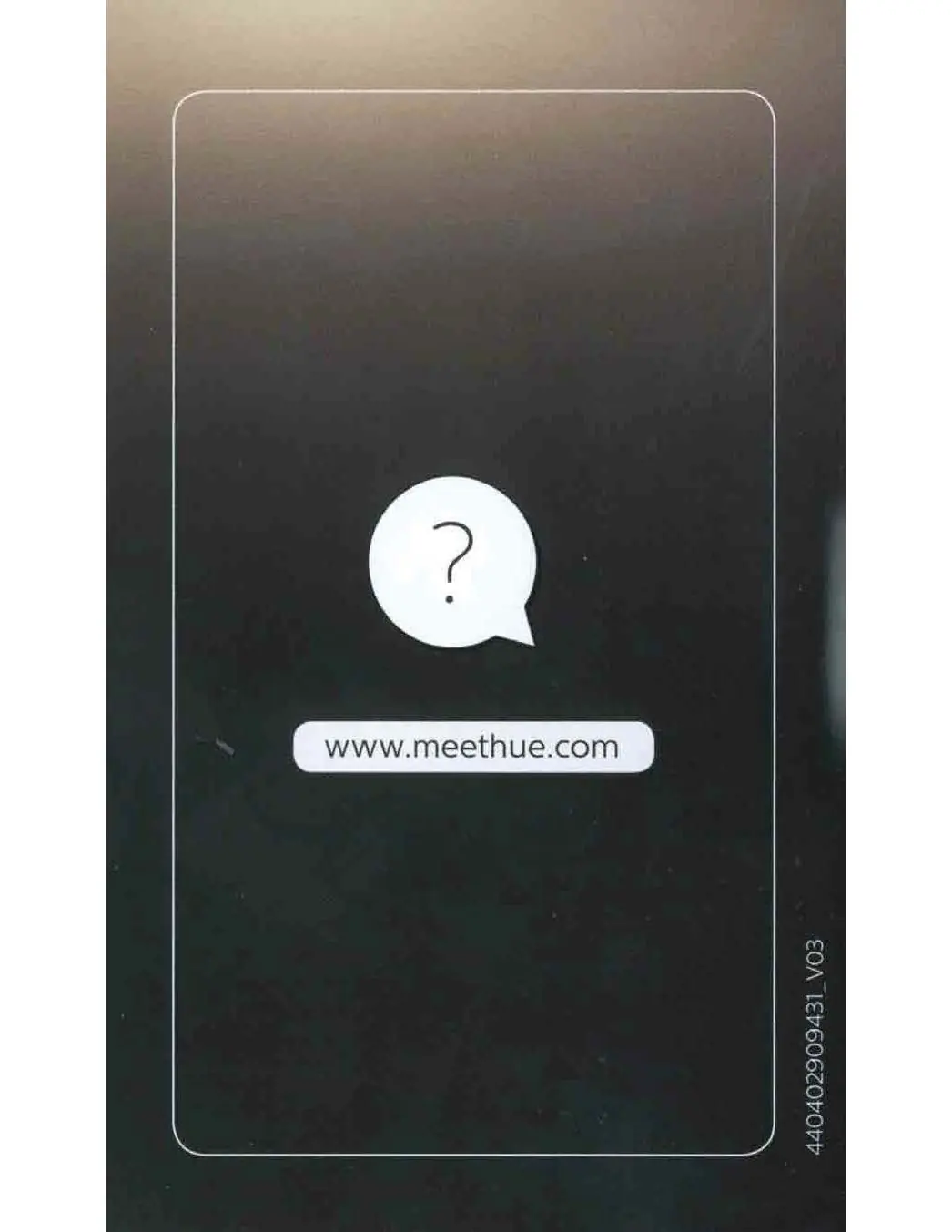

Urządzenie obsługuje system oświetlenia Philips Hue 24V. W przypadku problemów technicznych należy skontaktować się z dystrybutorem lub skorzystać z informacji dostępnych na stronie www.meethue.com. Wsparcie techniczne w Ameryce Północnej dostępne jest pod numerem 1-800-555-0050.
Oficjalne zasoby z instrukcji
Informacje o producencie
Koninklijke Philips N.V.
Praktyczna pomoc
Typowe problemy
Brak możliwości podłączenia do systemu Hue
Upewnij się, że oprawa jest włączona, a mostek Hue (Hue Bridge) jest poprawnie skonfigurowany w aplikacji.
Uszkodzenie izolacji przewodu
Nie używaj uszkodzonego przewodu. Zadbaj o prowadzenie kabla z dala od ostrych krawędzi i zabezpiecz go w pobliżu konstrukcji budynku.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpiecznikowej przed montażem.
- Upewnij się, że gniazdo posiada zabezpieczenie GFCI i osłonę typu Wet Location.
- Sprawdź, czy całkowita moc podłączonych opraw nie przekracza 95W.
- Zanotuj numer seryjny urządzenia przed instalacją.
- Upewnij się, że instalacja znajduje się w bezpiecznej odległości (min. 3,05 m) od wody.
Ilustracje i schematy

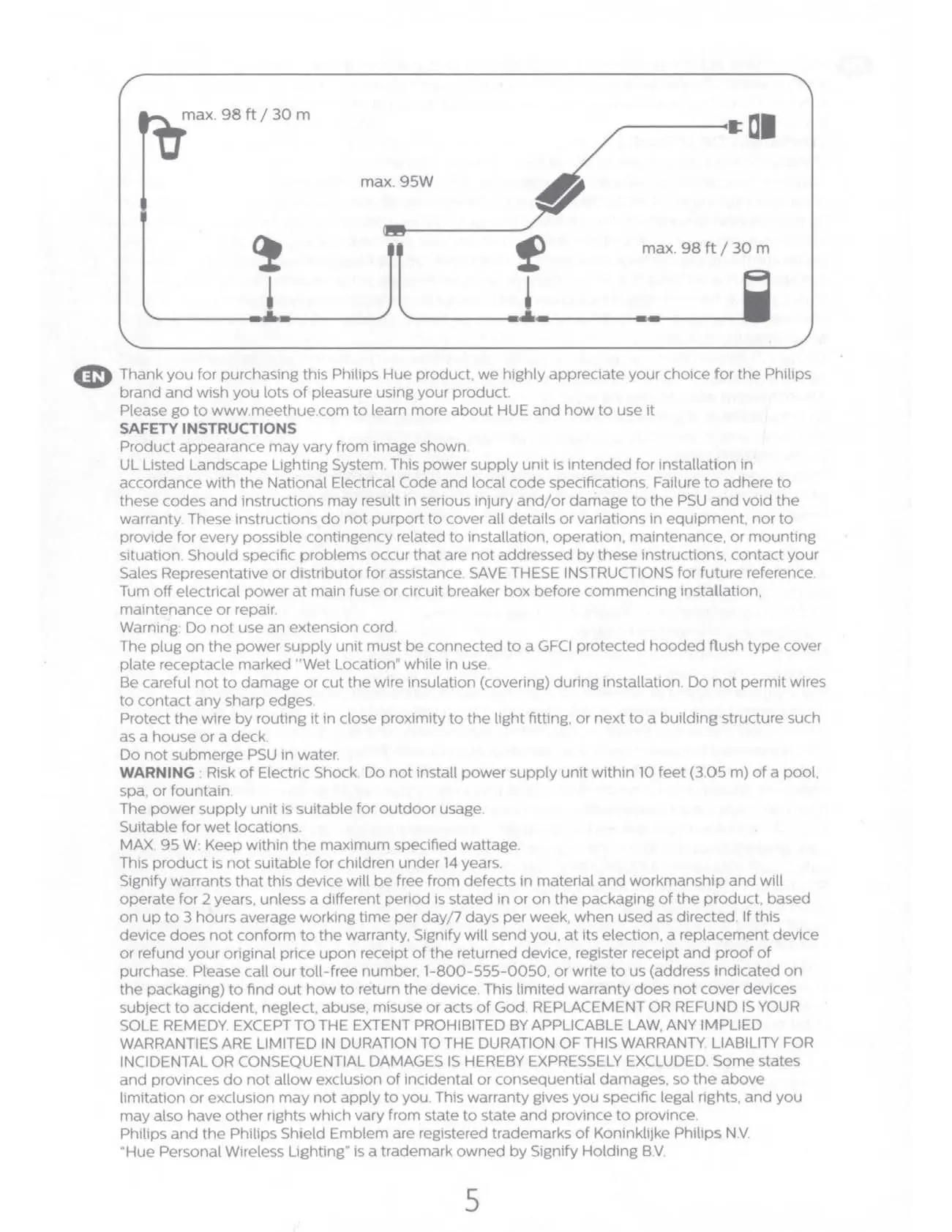

- Schemat połączeń pokazuje sposób łączenia złączy zasilacza z oprawami.
- Rysunki montażowe wskazują na konieczność przykręcenia zasilacza do ściany.

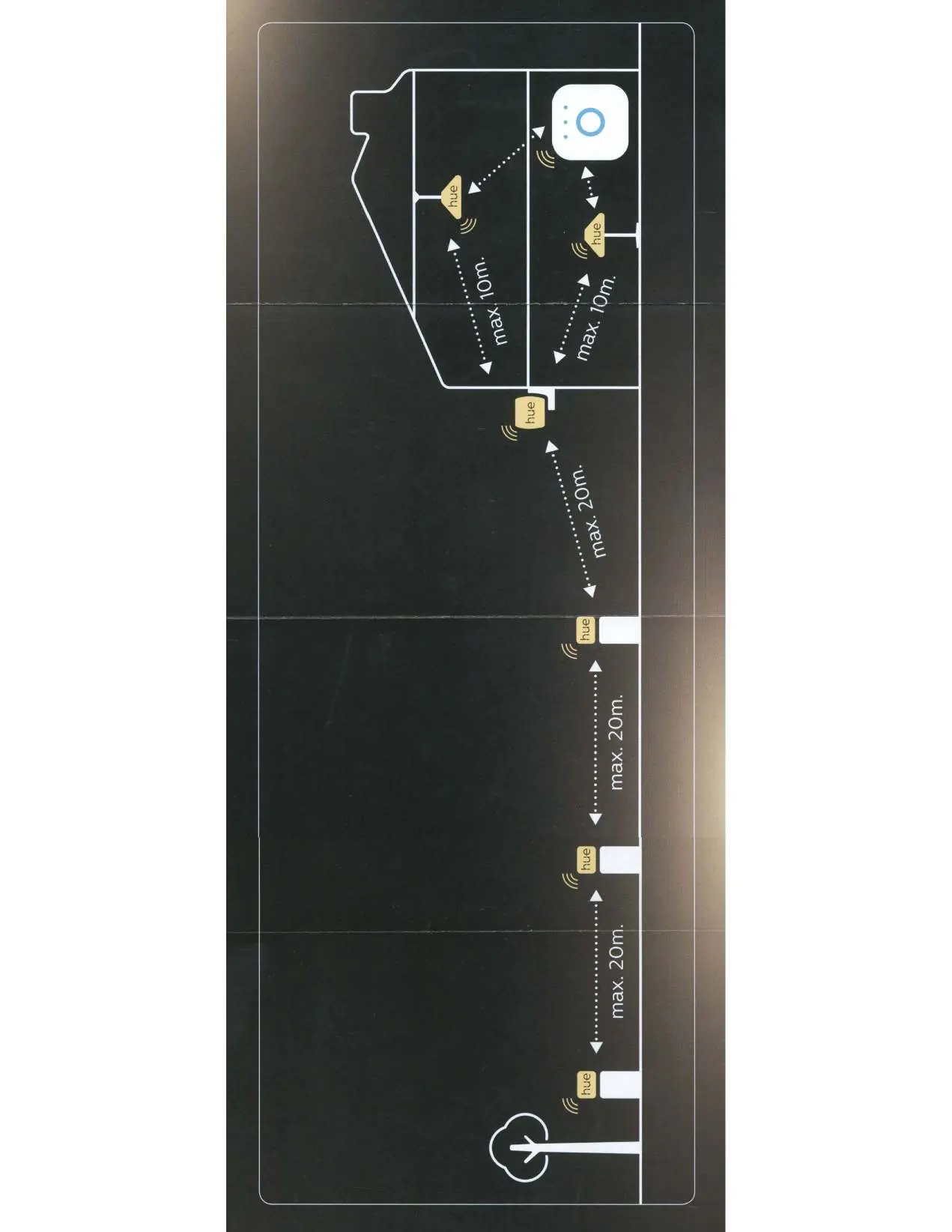

- Ilustracja zasięgu pokazuje maksymalne odległości między elementami systemu Hue (do 20m na zewnątrz).
Zgodność modelu
- Zasilacz współpracuje wyłącznie z oprawami Philips Hue 24V.

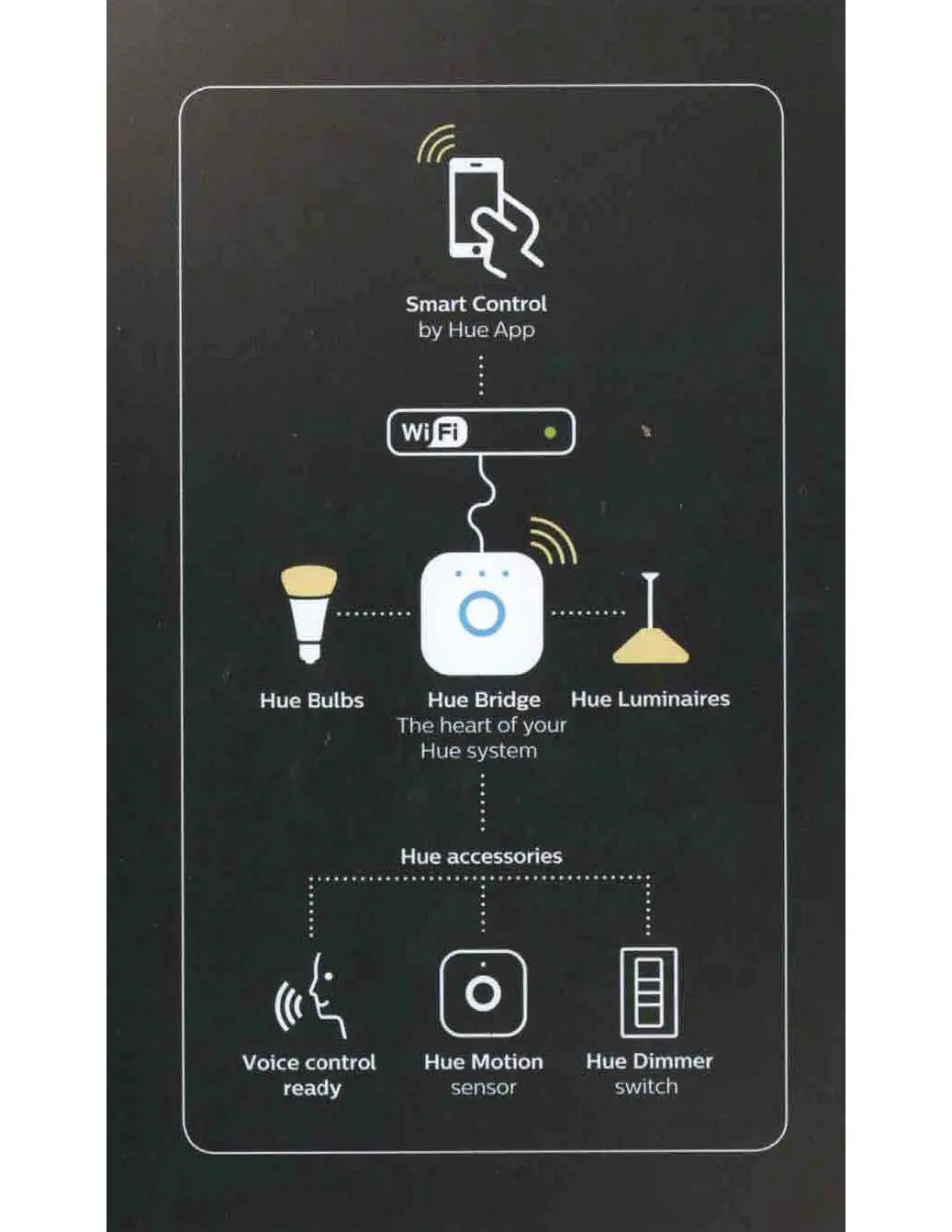

- Do pełnej funkcjonalności wymagany jest mostek Hue (Hue Bridge), który nie jest dołączony do zestawu.
