Instrukcja obsługi inwertera solarnego Photonic Universe 1.5KW/3KW/5KW
Kompletna instrukcja obsługi inwertera solarnego z ładowarką Photonic Universe 1.5KW/3KW/5KW. Dowiedz się jak zainstalować, skonfigurować i bezpiecznie użytkować urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
Photonic Universe 1.5KW/3KW/5KW to wielofunkcyjny inwerter z wbudowaną ładowarką solarną i sieciową, zapewniający nieprzerwane zasilanie. Urządzenie posiada czytelny wyświetlacz LCD, który umożliwia konfigurację parametrów takich jak prąd ładowania akumulatora, priorytety źródeł zasilania (AC/Solar) oraz zakresy napięcia wejściowego.
Bezpieczeństwo
Urządzenie wymaga instalacji przez wykwalifikowany personel. Należy stosować wyłącznie akumulatory kwasowo-ołowiowe typu deep-cycle. Inwerter nie jest izolowany, dlatego należy używać wyłącznie paneli fotowoltaicznych typu monokrystalicznego, polikrystalicznego (klasa A) lub CIGS. Zabrania się uziemiania paneli CIGS. Wymagane jest stosowanie zabezpieczeń nadprądowych oraz ochrony przeciwprzepięciowej po stronie PV.
Uruchomienie i instalacja
Inwerter należy montować pionowo na niepalnej powierzchni, zapewniając odpowiednią cyrkulację powietrza (min. 20 cm po bokach, 50 cm powyżej i poniżej). Przed podłączeniem przewodów należy zdjąć dolną pokrywę. Należy bezwzględnie przestrzegać polaryzacji przy podłączaniu akumulatorów i paneli PV. Urządzenie posiada wbudowany moduł Bluetooth do monitorowania za pomocą aplikacji mobilnej.
Obsługa i konfiguracja
Konfiguracja odbywa się za pomocą przycisków na panelu przednim. Użytkownik może ustawić priorytety zasilania (np. SBU - Solar-Battery-Utility), typ akumulatora, prąd ładowania oraz parametry czasowe. Wyświetlacz LCD prezentuje bieżące dane o napięciu, obciążeniu, produkcji energii oraz kody błędów w przypadku awarii.
Konserwacja i rozwiązywanie problemów
Urządzenie posiada funkcję wyrównywania napięcia akumulatorów (equalization), która pomaga zapobiegać zasiarczeniu płyt. W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod usterki. Typowe problemy, takie jak brak reakcji po włączeniu lub praca w trybie bateryjnym mimo dostępnej sieci, często wynikają z niewłaściwego ustawienia priorytetów lub problemów z okablowaniem.
Praktyczna pomoc
Typowe problemy
Napięcie akumulatora jest zbyt niskie (<1.91V/ogniwo). Naładuj lub wymień akumulator.
Napięcie akumulatora jest krytycznie niskie (<1.4V/ogniwo) lub przepalony bezpiecznik wewnętrzny.
Sprawdź, czy wyłącznik AC nie jest wyłączony lub czy jakość zasilania sieciowego nie jest zbyt niska. Sprawdź ustawienie priorytetu wyjścia (program 01).
Sprawdź kod błędu na wyświetlaczu. Może to być przeciążenie (kod 07), zwarcie (kod 05) lub przegrzanie (kod 02).
Przed użyciem
- Sprawdź, czy urządzenie nie jest uszkodzone po rozpakowaniu.
- Upewnij się, że montaż odbywa się na niepalnej powierzchni.
- Dobierz odpowiedni przekrój przewodów zgodnie z tabelą w instrukcji.
- Zainstaluj oddzielny wyłącznik nadprądowy DC między akumulatorem a inwerterem.
- Zainstaluj oddzielny wyłącznik AC między siecią a inwerterem.
- Sprawdź poprawność polaryzacji wszystkich połączeń przed uruchomieniem.
Parametry w praktyce
- Nominalne napięcie DC
- 24V dla modeli 1.5KW/3KW, 48V dla modelu 5KW.
- Transfer Time
- Czas przełączania między siecią a inwerterem (10ms dla UPS, 20ms dla urządzeń domowych).
- Maksymalny prąd ładowania
- Suma prądu ładowania z sieci i z paneli PV.
Ilustracje i schematy
- Schemat systemu hybrydowego pokazuje połączenia między panelami PV, generatorem/siecią, akumulatorami i odbiornikami.

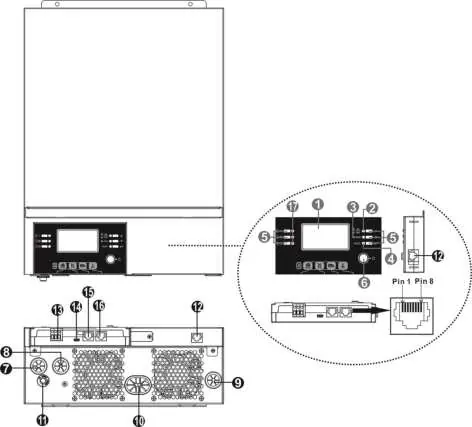

- Rysunek panelu przedniego wskazuje lokalizację przycisków funkcyjnych, diod statusu oraz portów komunikacyjnych.
- Wykresy krzywej ładowania ilustrują etapy Bulk, Absorption i Float/Equalize.
Zgodność modelu
- Wymagane akumulatory typu deep-cycle lead-acid.
- Kompatybilne panele: monokrystaliczne, polikrystaliczne (klasa A) oraz CIGS (bez uziemienia).
- Wymagana pojemność akumulatora: min. 100Ah dla 1.5KW/3KW, min. 200Ah dla 5KW.
