Instrukcja obsługi stojaka do silnika Pittsburgh 1000LB

Szybki przewodnik po montażu i bezpiecznej obsłudze stojaka do silnika Pittsburgh 1000LB. Zawiera instrukcje mocowania silnika, procedury obrotowe oraz wytyczne dotyczące konserwacji.

Spis treści

Najważniejsze informacje z instrukcji

Stojak do silnika Pittsburgh 1000LB (model 59201) jest przeznaczony do podtrzymywania silników o masie do 1000 funtów (ok. 453 kg). Przed przystąpieniem do montażu lub użytkowania należy bezwzględnie zapoznać się z pełną treścią instrukcji, w szczególności z sekcją dotyczącą bezpieczeństwa. Urządzenie musi być używane wyłącznie na płaskiej, twardej i równej powierzchni.

Montaż urządzenia

Montaż wymaga użycia narzędzi (nie zawsze dołączonych do zestawu). Należy postępować zgodnie z poniższymi krokami:

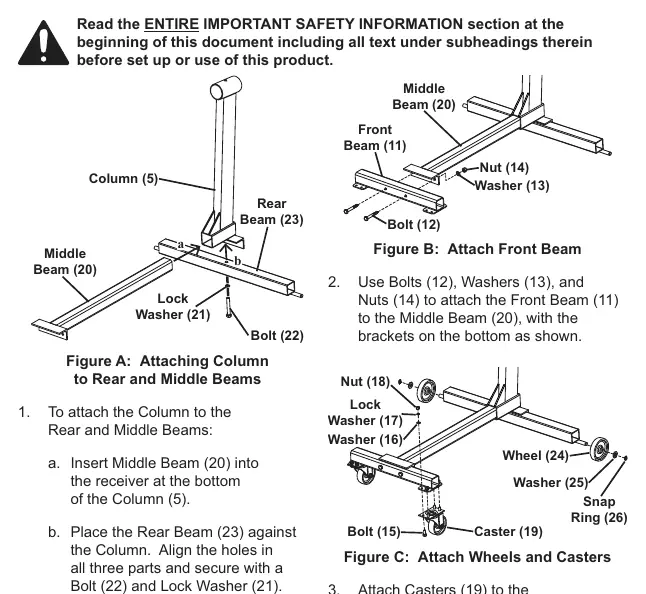

Instrukcja montażu podstawy stojaka: łączenie kolumny z belkami, mocowanie belki przedniej oraz instalacja kółek i kółek skrętnych.
Instrukcja montażu podstawy stojaka: łączenie kolumny z belkami, mocowanie belki przedniej oraz instalacja kółek i kółek skrętnych.
  • Łączenie kolumny z podstawą: Wsuń środkową belkę (20) w gniazdo u podstawy kolumny (5). Przyłóż tylną belkę (23), wyrównaj otwory i zabezpiecz śrubą (22) oraz podkładką zabezpieczającą (21).
  • Montaż przedniej belki: Przymocuj przednią belkę (11) do środkowej belki (20) za pomocą śrub (12), podkładek (13) i nakrętek (14).
  • Montaż kół i kółek skrętnych: Przykręć kółka (19) do przedniej belki (11) używając śrub (15), podkładek (16), podkładek zabezpieczających (17) i nakrętek (18). Na osiach tylnej belki (23) zamontuj koła (24), zabezpieczając je podkładką (25) i pierścieniem osadczym (26).
  • Montaż płyty montażowej i uchwytu: Nasmaruj wał płyty montażowej (8) smarem maszynowym (sprzedawanym oddzielnie). Wsuń wał w górną część kolumny (5), przełóż uchwyt (2) przez płytę i zabezpiecz zawleczką (3).
  • Instalacja ramion: Przymocuj ramiona montażowe (9) do szczelin w płycie (8) za pomocą śrub (10), podkładek (7) i nakrętek (6).

Obsługa i mocowanie silnika

Przed zamocowaniem silnika upewnij się, że jego masa nie przekracza dopuszczalnego obciążenia stojaka. Zablokuj kółka skrętne przed rozpoczęciem pracy.

  • Wyjmij zawleczkę (4) z kolumny (5).
  • Dopasuj ramiona montażowe (9) do czterech punktów montażowych na bloku silnika. Użyj wszystkich czterech ramion.
  • Użyj śrub o odpowiedniej długości i klasie wytrzymałości (klasa 8), aby przykręcić ramiona do silnika.
  • Powoli opuść silnik za pomocą dźwigu, aż cały ciężar zostanie przejęty przez stojak.
  • Po zamocowaniu silnika można go obracać, zwalniając zawleczkę (4) i blokując ją ponownie w wybranej pozycji.

Konserwacja

Przed każdym użyciem należy sprawdzić stan techniczny stojaka: czy nie ma pęknięć, wygięć metalu lub innych uszkodzeń. Należy upewnić się, że wszystkie elementy złączne są dokręcone, a kółka obracają się płynnie. Po użyciu należy oczyścić zewnętrzne powierzchnie stojaka czystą, wilgotną szmatką.

Praktyczna pomoc

Typowe problemy

Stojak jest niestabilny lub wykazuje oznaki uszkodzenia.

Nie używaj urządzenia. Sprawdź, czy wszystkie śruby są dokręcone. W przypadku pęknięć lub wygięć metalu, skontaktuj się z wykwalifikowanym technikiem.

Trudności z obracaniem silnika.

Upewnij się, że zawleczka (4) została wyjęta. Podczas obracania użyj pomocy drugiej osoby i zachowaj ostrożność ze względu na możliwość nagłego ruchu silnika.

Przed użyciem

  • Sprawdź, czy masa silnika nie przekracza 1000 funtów.
  • Upewnij się, że stojak stoi na płaskiej, twardej i równej powierzchni.
  • Zablokuj kółka skrętne.
  • Sprawdź, czy wszystkie śruby i nakrętki są mocno dokręcone.
  • Upewnij się, że kółka są czyste i obracają się płynnie.
  • Załóż okulary ochronne i rękawice robocze.

Parametry w praktyce

Weight Capacity
Maksymalne dopuszczalne obciążenie stojaka wynosi 1000 funtów (ok. 453 kg).
Assembled Dimensions
Wymiary po złożeniu: 35-1/2 cala długości, 29-1/2 cala szerokości, 34-3/8 cala wysokości.

Ilustracje i schematy

  • Rysunek A: Montaż kolumny do belek podstawy.
  • Rysunek B: Montaż przedniej belki do belki środkowej.
  • Rysunek C: Montaż kółek i kół jezdnych.
  • Rysunek D: Montaż płyty montażowej i uchwytu obrotowego.
  • Rysunek E: Instalacja ramion montażowych i mechanizmu blokady obrotu.

Zgodność modelu

  • Wymaga użycia śrub klasy 8 (brak w zestawie) do przykręcenia silnika do ramion montażowych.
  • Wymaga użycia dźwigu silnikowego (brak w zestawie) do bezpiecznego podnoszenia i opuszczania silnika na stojak.
