Instrukcja części zamiennych podgrzewacza wody Dražice OKC 160/1m2
Zobacz szczegółowy schemat budowy i wykaz części zamiennych dla podgrzewacza wody Dražice OKC 160/1m2. Znajdź numery katalogowe elementów, takich jak anoda, termostat czy grzałka, niezbędne do serwisowania urządzenia.
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi oficjalny wykaz części zamiennych oraz schemat budowy (rozpad) dla podgrzewacza wody Dražice OKC 160/1m2. Służy on do identyfikacji poszczególnych komponentów urządzenia w celu ich serwisowania, naprawy lub wymiany. Dokument zawiera zestawienie wszystkich elementów konstrukcyjnych wraz z ich numerami katalogowymi.
Schemat budowy

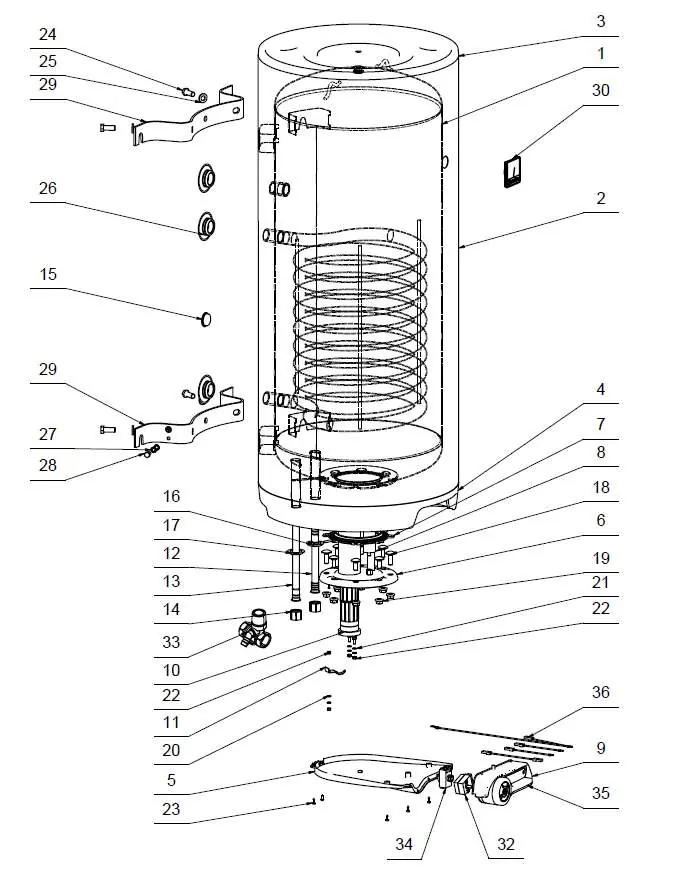

Na schemacie przedstawiono konstrukcję podgrzewacza wody. Każdy element jest oznaczony numerem referencyjnym, który odpowiada pozycji w tabeli części zamiennych. Pozwala to na precyzyjne zlokalizowanie części wewnątrz urządzenia.
Wykaz części zamiennych
Tabela części zamiennych zawiera szczegółowe zestawienie wszystkich elementów urządzenia. Każda pozycja w tabeli zawiera:
- Poz.: Numer pozycji odpowiadający schematowi.
- Typové číslo: Numer katalogowy części, niezbędny przy zamawianiu zamienników.
- Nazwa: Opis elementu w językach: czeskim, angielskim, niemieckim i rosyjskim.
Wykaz obejmuje kluczowe podzespoły, takie jak grzałka, termostat, anoda, uszczelki oraz elementy obudowy i montażowe.
Praktyczna pomoc
Typowe problemy
Porównaj numer pozycji na schemacie z tabelą części zamiennych, aby upewnić się, że wybierasz właściwy element.
Użyj kolumny 'Typové číslo' w tabeli części zamiennych, aby uzyskać dokładny numer części producenta przed złożeniem zamówienia.
Przed użyciem
- Sprawdź dokładny model urządzenia na tabliczce znamionowej (OKC 160/1m2).
- Zidentyfikuj uszkodzony element na schemacie budowy.
- Znajdź numer katalogowy (Typové číslo) w tabeli części zamiennych.
- Upewnij się, że zamawiasz odpowiednią ilość sztuk (kolumna Ks).
- W przypadku wymiany uszczelek lub elementów montażowych, sprawdź czy zestaw zawiera wszystkie potrzebne podkładki i śruby.
