Instrukcja obsługi klucza udarowego akumulatorowego Power Fist 9296625 20V

Szybki przewodnik po instrukcji obsługi klucza udarowego Power Fist 9296625 20V. Dowiedz się, jak bezpiecznie używać narzędzia, instalować nasadki, korzystać z trybów pracy i rozwiązywać problemy techniczne.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Klucz udarowy Power Fist 9296625 to bezszczotkowe narzędzie akumulatorowe 20V z uchwytem 1/2 cala, przeznaczone do ciężkich prac montażowych. Posiada 3 tryby pracy i funkcję automatycznego zatrzymania w trybie wstecznym. str. 1, 7, 8

Najważniejsze czynności

Instalacja nasadki: Wciśnij nasadkę na kowadło, aż zatrzaśnie się na miejscu. str. 7
Zmiana trybu pracy: Użyj przycisków na panelu sterowania (prawy dla prędkości, lewy dla funkcji kowadła). str. 8

Pierwsze uruchomienie

Naładuj akumulator (sprzedawany oddzielnie), zainstaluj nasadkę udarową i sprawdź kierunek obrotów przed uruchomieniem. str. 3, 7, 8

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Klucz nie startuje

Sprawdź zasilanie, stan spustu lub skontaktuj się z serwisem.

str. 10

Konserwacja i reset

Regularnie czyść otwory wentylacyjne i smaruj części stalowe przy przechowywaniu. str. 9

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Drive Size	1/2 in.	Rozmiar uchwytu nasadki	str. 11
Blows Per Minute	1,850 to 3,200 BPM	Częstotliwość udarów	str. 11
No Load Speed	1,200 to 2,100 RPM	Prędkość obrotowa bez obciążenia	str. 11
Max. Torque	516 ft-lb	Maksymalny moment obrotowy	str. 11
Voltage Rating	20V DC	Napięcie zasilania	str. 11

Gdzie szukać w PDF

Spis treści str. 2
Bezpieczeństwo str. 3, 4, 5, 6
Konserwacja str. 9
Rozwiązywanie problemów str. 10
Dane techniczne str. 11

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

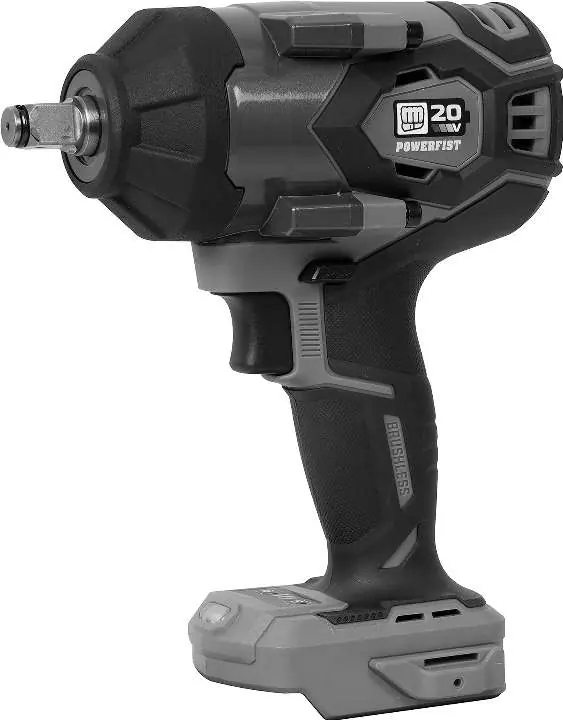

Strona 1

Strona 7

Strona 7

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy bezszczotkowego klucza udarowego Power Fist 20V (model 9296625). Narzędzie przeznaczone jest do dokręcania i odkręcania śrub oraz nakrętek o dużej wytrzymałości. Akumulator i ładowarka są sprzedawane oddzielnie.

Bezpieczeństwo i środki ostrożności

Zawsze używaj gogli ochronnych z osłoną boczną oraz ochrony słuchu.
Używaj wyłącznie nasadek udarowych. Zwykłe nasadki mogą pęknąć pod wpływem wibracji i spowodować obrażenia.
Nie używaj narzędzia w obecności łatwopalnych gazów, pyłów lub cieczy.
W przypadku zablokowania nasadki, natychmiast zwolnij spust, aby uniknąć skręcenia nadgarstka przez moment obrotowy narzędzia.
Trzymaj narzędzie oburącz podczas pracy.

Budowa urządzenia

Klucz wyposażony jest w kowadło (uchwyt nasadki), przełącznik kierunku obrotów, spust, panel sterowania oraz oświetlenie LED. Szczegółowy schemat znajduje się w sekcji identyfikacji klucza w instrukcji.

Instalacja i obsługa

Instalacja nasadki

Wybierz odpowiednią nasadkę udarową.
Wciśnij nasadkę na kowadło, aż zatrzaśnie się na miejscu.
W razie potrzeby użyj przedłużki, upewniając się, że wytrzyma ona siły obrotowe.

Sterowanie napędem

Przycisk prawy: Zwiększa zakres obrotów i uderzeń na minutę (dostępne 3 tryby).
Przycisk lewy: Kontroluje funkcję kowadła podczas pracy w trybie wstecznym. Po aktywacji (czerwona dioda) narzędzie zatrzymuje się automatycznie po poluzowaniu śruby.

Obsługa

Przed użyciem klucza wstępnie dokręć śrubę ręcznie. Podczas pracy stosuj krótkie serie uderzeń, aby uniknąć uszkodzenia gwintu. Jeśli narzędzie utknie, zwolnij spust.

Konserwacja i przechowywanie

Regularnie czyść otwory wentylacyjne z pyłu i zanieczyszczeń za pomocą szmatki, szczotki lub odkurzacza. Nie używaj sprężonego powietrza.
Przechowuj narzędzie w suchym miejscu. W przypadku długiego przechowywania nałóż cienką warstwę smaru na części stalowe, aby zapobiec korozji.
Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel serwisowy.

Praktyczna pomoc

Typowe problemy

Klucz nie uruchamia się

Sprawdź zasilanie akumulatora, stan spustu lub skontaktuj się z serwisem w przypadku uszkodzenia silnika.

Silnik pracuje wolno lub nie osiąga pełnej prędkości

Możliwe uszkodzenie silnika; wymagana kontrola serwisowa.

Nietypowe dźwięki podczas pracy

Sprawdź, czy części nie są zablokowane lub źle ustawione. Nasmaruj lub wymień zużyte elementy.

Przegrzewanie się narzędzia

Zmniejsz obciążenie (nie forsuj narzędzia) i wyczyść zablokowane otwory wentylacyjne.

Przed użyciem

Sprawdź, czy wszystkie części są obecne.
Załóż odzież ochronną, gogle i ochronę słuchu.
Upewnij się, że używasz nasadki udarowej, a nie zwykłej.
Sprawdź, czy nasadka nie jest pęknięta lub zużyta.
Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Napęd (Drive Size): 1/2 cala - standardowy rozmiar dla nasadek udarowych.
Maksymalny moment obrotowy: 516 ft-lb - siła dokręcania/odkręcania.

Ilustracje i schematy

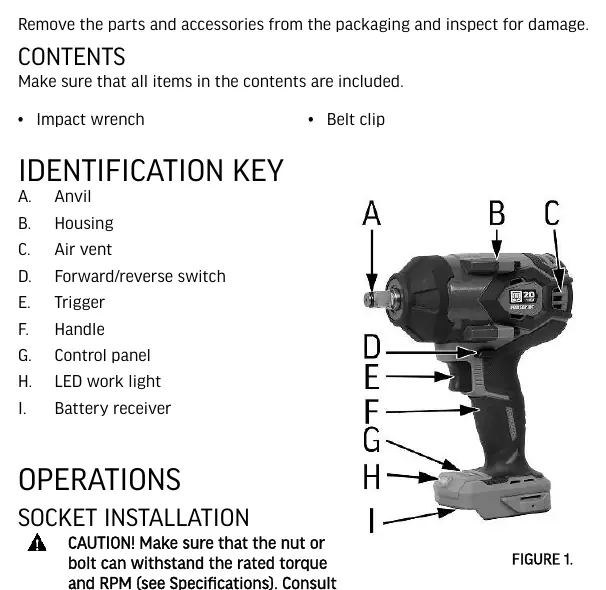

A: Kowadło (uchwyt nasadki)
D: Przełącznik kierunku obrotów
G: Panel sterowania trybami pracy
H: Oświetlenie LED

Zgodność modelu

Wymaga akumulatora 20V (sprzedawany oddzielnie).
Używać tylko z nasadkami udarowymi.
