Instrukcja obsługi wiaty Princess Auto 12x20 ft 2-Section Shelter 9161787
Szybki przewodnik po montażu i specyfikacji wiaty Princess Auto 12x20 ft (model 9161787). Sprawdź listę części, wymiary i instrukcje użytkowania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiata Princess Auto 9161787 to konstrukcja o wymiarach 12x20 stóp, wykonana ze stali galwanizowanej i plandeki polietylenowej. Montaż nie wymaga użycia narzędzi. str. 2
Najważniejsze czynności
- Montaż konstrukcji str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary całkowite | 12 x 20 x 9 ft | Długość x Szerokość x Wysokość | str. 2 |
| Materiał | Stal galwanizowana, polietylen | Konstrukcja i poszycie | str. 2 |
Gdzie szukać w PDF
- Specyfikacja str. 2
- Schemat części str. 3
- Lista części str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiata Princess Auto 12x20 ft 2-Section Shelter (model 9161787) to przenośna konstrukcja przeznaczona do użytku jako zadaszenie patio, wiata na samochód, łódź lub pojazd kempingowy (RV). Konstrukcja wykonana jest ze stali galwanizowanej, co zapewnia odporność na rdzę i korozję, a poszycie z polietylenu chroni przed promieniowaniem UV, deszczem i śniegiem. Montaż nie wymaga użycia narzędzi.
Specyfikacja techniczna
- Wymiary całkowite: 12 x 20 x 9 ft
- Wymiary wewnętrzne: 10 x 20 x 9 ft (w szczycie)
- Powierzchnia pokrycia: 200 sq. ft
- Pojemność: 2,000 cu. ft
- Materiał: Stal galwanizowana (rury), polietylen (plandeka)
- Kolor: Szary z powłoką UV
Lista części
Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie elementy:
- 1A: Rura 78 cali (6 szt.)
- 1B: Rura 44 cale (6 szt.)
- 2: Rura 78 cali (6 szt.)
- 3: Rura 68 cali (6 szt.)
- 4: Plandeka 12 x 20 ft (1 szt.)
- 5: Elastyczne linki z kulką 8-1/2 cala (40 szt.)
- 6: Złącze 4-kierunkowe (3 szt.)
- 7: Złącze 3-kierunkowe (6 szt.)
- 8: Stopka (6 szt.)

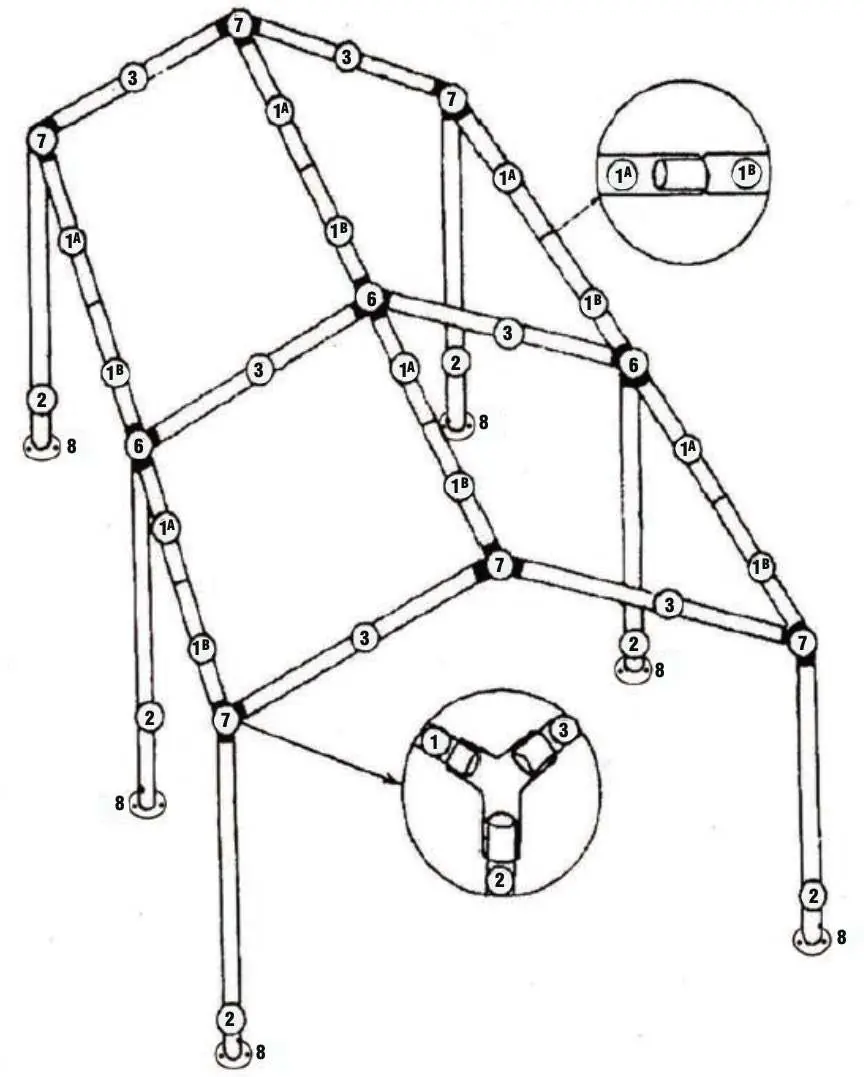

Schemat montażu
Konstrukcja opiera się na łączeniu rur za pomocą złączy 3- i 4-kierunkowych. Rury 1A i 1B tworzą sekcje dachu, natomiast rury 2 stanowią pionowe nogi konstrukcji. Plandeka mocowana jest do ramy za pomocą dołączonych elastycznych linek.
Praktyczna pomoc
Przed użyciem
- Sprawdź kompletność części zgodnie z listą
- Upewnij się, że masz wystarczająco dużo miejsca na montaż
- Przygotuj równe podłoże
Ilustracje i schematy
- Schemat przedstawia połączenie rur za pomocą złączy 3- i 4-kierunkowych
- Rury 1A i 1B łączą się w sekcje dachu
- Rury 2 stanowią nogi konstrukcji
