Instrukcja montażu układu dolotowego PRL Motorsports 1.5T Short Ram Intake
Instrukcja montażu układu dolotowego typu Short Ram Intake dla Honda Civic 1.5T (2016-2021). Zawiera listę części, wymagane narzędzia oraz procedurę instalacji.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Układ dolotowy PRL Motorsports Short Ram Intake (Street) został zaprojektowany dla pojazdów Honda Civic 1.5L Turbo z lat 2016-2021. System ten poprawia przepływ powietrza do silnika i jest w pełni kompatybilny z fabryczną kalibracją ECU, co oznacza, że nie wymaga dodatkowego strojenia po montażu.
Bezpieczeństwo i przygotowanie
Przed rozpoczęciem prac należy wyłączyć zapłon i odłączyć ujemną klemę akumulatora. Odczekaj minimum 5 minut, aby układ elektryczny został całkowicie rozładowany. Pamiętaj, że odłączenie akumulatora może zresetować pamięć radia i innych ustawień elektronicznych, dlatego warto je wcześniej zapisać.
Procedura montażu

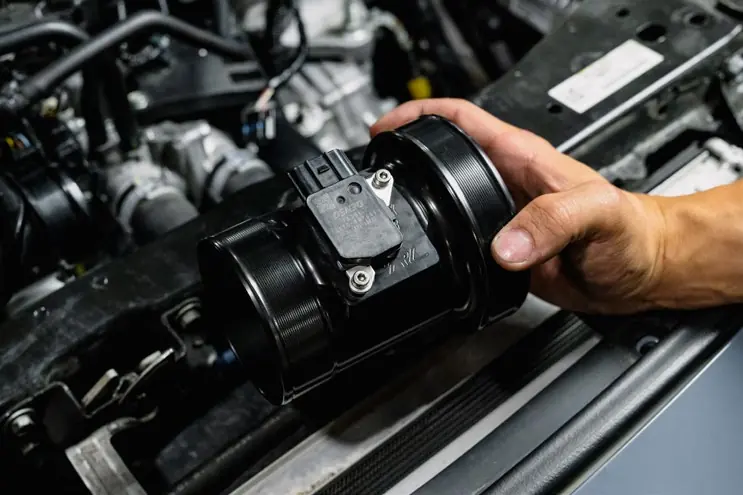

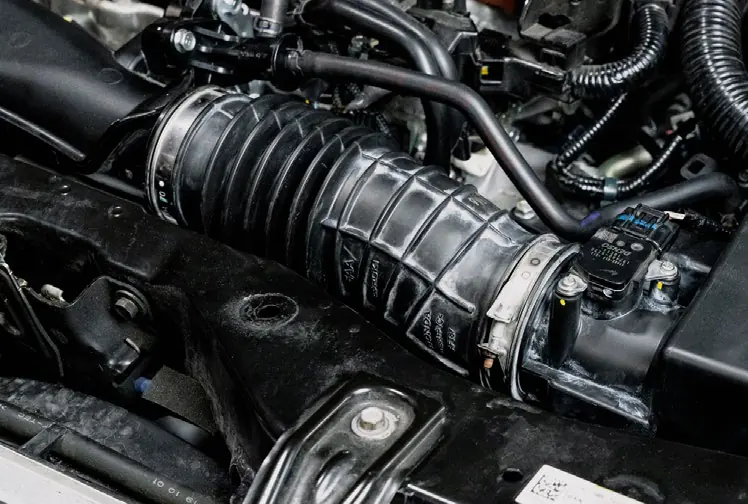

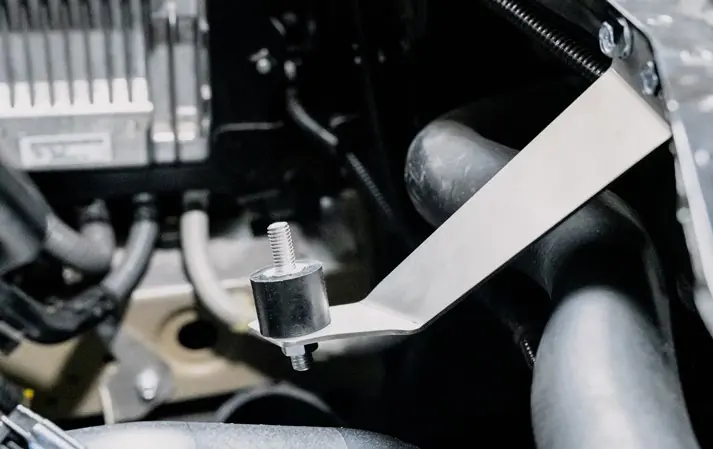

Proces instalacji obejmuje demontaż fabrycznej obudowy filtra powietrza oraz przewodu dolotowego. Kluczowym etapem jest przeniesienie czujnika MAF (przepływomierza) z fabrycznej obudowy do nowej obudowy PRL przy użyciu dostarczonych śrub M4. Następnie należy zamontować wspornik dolotu w komorze silnika, używając śrub M6, oraz zainstalować gumowy tłumik drgań. Po osadzeniu obudowy MAF na tłumiku, należy zamocować filtr stożkowy oraz wąż silikonowy za pomocą dołączonych opasek zaciskowych.
Konserwacja
Filtr powietrza jest produktem nasączanym olejem. Należy go regularnie sprawdzać przy każdej wymianie oleju silnikowego. Czyszczenie filtra jest wymagane, gdy siatka ochronna przestaje być widoczna lub co 30 000 mil. Do czyszczenia i ponownego nasączania należy używać dedykowanego zestawu serwisowego PRL.
Testowanie
Po zakończeniu montażu uruchom silnik na biegu jałowym z zaciągniętym hamulcem ręcznym, aby sprawdzić poprawność instalacji. Następnie wykonaj jazdę próbną, aby upewnić się, że wszystkie elementy są stabilne i działają prawidłowo.
Praktyczna pomoc
Typowe problemy
Utrata ustawień radia/elektroniki
Odłączenie akumulatora kasuje pamięć. Zapisz ustawienia przed rozpoczęciem prac i przygotuj kod antykradzieżowy do radia.
Zabrudzenie rąk olejem z filtra
Filtr jest fabrycznie nasączony olejem. Podczas montażu chwytaj go wyłącznie za krawędzie.
Konieczność częstszego czyszczenia filtra
W warunkach dużego zapylenia lub w klimacie suchym filtr wymaga częstszej konserwacji niż standardowe 30 000 mil.
Przed użyciem
- Wyłącz zapłon i odłącz ujemną klemę akumulatora.
- Odczekaj 5 minut przed demontażem części.
- Sprawdź kompletność zestawu zgodnie z listą części.
- Przygotuj narzędzia: grzechotka, przedłużka 6-12 cali, nasadka 10mm, szczypce, śrubokręt krzyżakowy, klucz imbusowy 3mm.
Parametry w praktyce
- Kompatybilność ECU
- System nie wymaga strojenia (re-kalibracji) komputera silnika.
- Czas montażu
- Szacowany czas instalacji wynosi 20-30 minut.
Ilustracje i schematy
- Schemat przedstawia kolejność montażu: od obudowy MAF, przez wspornik, aż po filtr stożkowy.
- Ważne: Użyj dostarczonych śrub M4 do montażu czujnika MAF w nowej obudowie.
Zgodność modelu
- Produkt przeznaczony wyłącznie dla Honda Civic 1.5L Turbo (2016-2021).
- Produkt typu 'Race Only' – przeznaczony do zawodów, nie do użytku na drogach publicznych w niektórych jurysdykcjach.
