Instrukcja montażu Puretec FilterWall 110MM w ścianie z cegły
Dowiedz się, jak prawidłowo zamontować system Puretec FilterWall w ścianie z cegły 110mm. Sprawdź wymiary otworu, wymagane elementy montażowe i wytyczne techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje montażowe
Niniejszy dokument zawiera wytyczne techniczne dotyczące montażu systemu Puretec FilterWall w ścianie z cegły o grubości 110mm. Instalacja musi być zgodna z lokalnymi normami budowlanymi (w tym australijskimi standardami budowlanymi). Należy pamiętać, że niektóre elementy, takie jak podkładki dystansowe czy rury przyłączeniowe, nie są dostarczane w zestawie.
Wymiary i przygotowanie otworu
Przed przystąpieniem do montażu należy przygotować otwór w ścianie zgodnie z poniższymi parametrami:
- Wymiary otworu: 605mm szerokości na 784mm wysokości.
- Sugerowana wysokość montażu: 764mm.
- Rozstaw słupków (stud spacing): 600mm (w osiach).
Instrukcja montażu
Proces instalacji wymaga precyzyjnego osadzenia obudowy w przygotowanym otworze:
- Przygotuj otwór w ścianie o wymiarach 605mm x 784mm.
- Zastosuj 4 łączniki murarskie (brick ties) o średniej wytrzymałości, mocując je do obudowy za pomocą nitów.
- Podczas montażu do obudowy, łączniki murarskie powinny być ustawione pod kątem 4 stopni.
- Zastosuj uszczelniacz (sealant) wokół obudowy FilterWall, aby zapewnić szczelność połączenia ze ścianą.
- W razie potrzeby użyj podkładek dystansowych (packing shims), które nie są dołączone do zestawu.
- Podłącz rury PEX lub miedziane (nie są dołączone) zgodnie z lokalnymi przepisami hydraulicznymi.
Wskazówki techniczne
Upewnij się, że konstrukcja ściany (cegła 110mm, tynk 6mm, słupki 90mm) jest stabilna i przygotowana do przyjęcia obudowy. Należy zachować szczególną ostrożność przy nitowaniu łączników do obudowy, aby zapewnić ich trwałe połączenie.
Praktyczna pomoc
Typowe problemy
Brak szczelności wokół obudowy
Należy zastosować odpowiedni uszczelniacz (sealant) wokół całego obwodu FilterWall po osadzeniu w ścianie.
Niestabilne mocowanie w ścianie
Upewnij się, że użyto 4 łączników murarskich (brick ties) i zostały one poprawnie zanitowane do obudowy pod kątem 4 stopni.
Przed użyciem
- Sprawdź, czy otwór w ścianie ma wymiary 605mm x 784mm
- Przygotuj 4 łączniki murarskie (brick ties) o średniej wytrzymałości
- Zaopatrz się w uszczelniacz (sealant)
- Przygotuj podkładki dystansowe (packing shims) - nie są dołączone
- Przygotuj rury PEX lub miedziane do przyłącza - nie są dołączone
- Upewnij się, że instalacja spełnia lokalne normy budowlane
Parametry w praktyce
- Rozstaw słupków
- 600mm (odległość między osiami słupków)
Ilustracje i schematy
- Widok z góry (Top View) przedstawia rozstaw słupków i wymiary obudowy

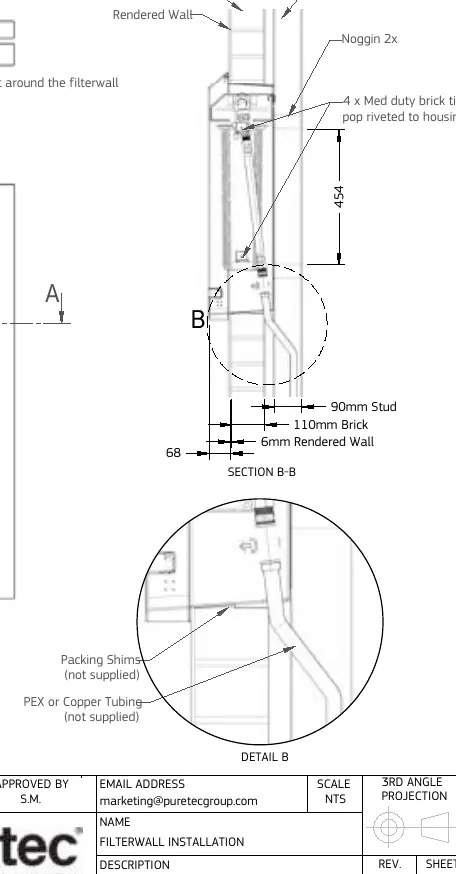

- Przekrój B-B ilustruje warstwy ściany (cegła, tynk, słupki) oraz miejsce montażu
- Detail A pokazuje sposób mocowania łączników murarskich do cegły
- Detail B pokazuje miejsce na podkładki dystansowe i przyłącza rur
Zgodność modelu
- Instrukcja dotyczy ściany z cegły 110mm z warstwą tynku 6mm
- Wymaga zastosowania rur PEX lub miedzianych (brak w zestawie)
