Instrukcja obsługi gniazda przeciwwybuchowego R. Stahl SolConeX 8581/31

Szybki przewodnik po instalacji, obsłudze i konserwacji gniazda przeciwwybuchowego R. Stahl SolConeX serii 8581/31. Dowiedz się, jak bezpiecznie montować, podłączać i serwisować urządzenie w strefach zagrożonych wybuchem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Gniazdo przeciwwybuchowe R. Stahl serii 8581/31 jest urządzeniem przeznaczonym do pracy w strefach zagrożonych wybuchem (strefy 1, 2, 21, 22). Przed przystąpieniem do jakichkolwiek prac, należy bezwzględnie zapoznać się z pełną dokumentacją, ponieważ nieprawidłowy montaż lub obsługa mogą prowadzić do zagrożenia życia, wybuchu lub uszkodzenia mienia. Prace instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia.

Opis urządzenia

Seria 8581/31 to wytrzymałe gniazda wtykowe zaprojektowane do pracy w trudnych warunkach przemysłowych. Urządzenie posiada certyfikację przeciwwybuchową i jest przeznaczone do podłączania urządzeń przenośnych oraz stacjonarnych w strefach zagrożonych wybuchem.

Instalacja i montaż

Montaż musi być przeprowadzony zgodnie z lokalnymi przepisami i wytycznymi zawartymi w instrukcji.

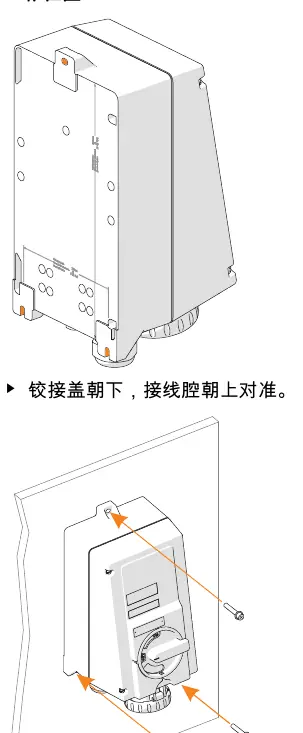

Schemat montażu gniazda na powierzchni
Schemat montażu gniazda na powierzchni

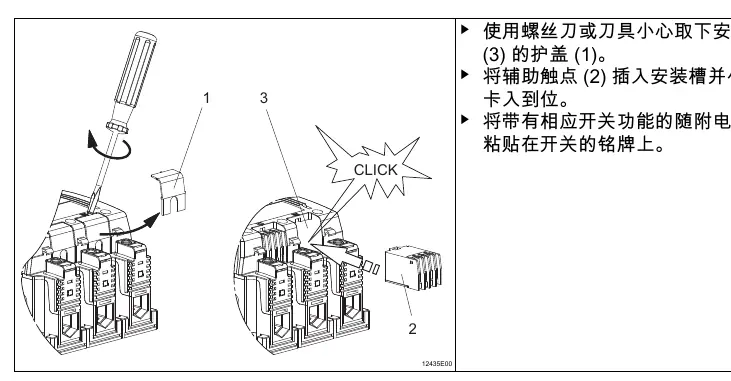

Instalacja styków pomocniczych
Instalacja styków pomocniczych

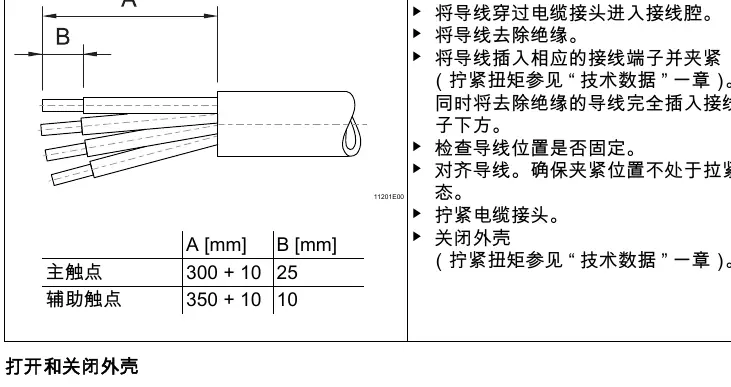

Schemat przygotowania przewodów
Schemat przygotowania przewodów
Dodatkowe zdjęcie montażowe ze strony 22
Dodatkowe zdjęcie montażowe ze strony 22
  • Montaż mechaniczny: Gniazdo należy zamontować na płaskiej powierzchni za pomocą 3 śrub z odpowiednimi podkładkami. Zaleca się stosowanie osłon ochronnych w przypadku montażu na zewnątrz.
  • Podłączenie elektryczne: Przewody należy wprowadzić przez dławiki kablowe. Należy upewnić się, że izolacja przewodów jest prawidłowo usunięta, a żyły są pewnie zamocowane w zaciskach. Należy przestrzegać momentów dokręcania podanych w danych technicznych.
  • Styki pomocnicze: Urządzenie pozwala na montaż styków pomocniczych (typ 8080/1). W przypadku obwodów iskrobezpiecznych (Ex i) wymagane jest zastosowanie specjalnych osłon i izolacji, aby zachować wymagane odstępy (50 mm).

Obsługa i eksploatacja

Urządzenie może być obsługiwane tylko w stanie kompletnie zmontowanym. Wtyczka musi być w pełni włożona i zabezpieczona pierścieniem blokującym, aby zachować stopień ochrony IP. Mechanizm obrotowy pozwala na blokadę w pozycji 0 lub I za pomocą kłódki (maks. średnica 8 mm).

Konserwacja i serwis

Regularna konserwacja jest kluczowa dla zachowania bezpieczeństwa przeciwwybuchowego:

  • Sprawdzaj obudowę i uszczelki pod kątem pęknięć lub uszkodzeń.
  • Utrzymuj urządzenie w czystości, usuwając kurz i zanieczyszczenia.
  • Do czyszczenia używaj wyłącznie wilgotnej szmatki i łagodnych, nieściernych środków czyszczących. Nie używaj myjek wysokociśnieniowych.
  • W przypadku zwarcia, konieczna jest wymiana całego gniazda, ponieważ styki są uszczelnione i nie podlegają naprawie.

Dane techniczne

Urządzenie spełnia rygorystyczne normy przeciwwybuchowe (IECEx, ATEX). Główne parametry obejmują:

Układ styków (pinout) dla wersji 4 i 5 biegunowej
Układ styków (pinout) dla wersji 4 i 5 biegunowej

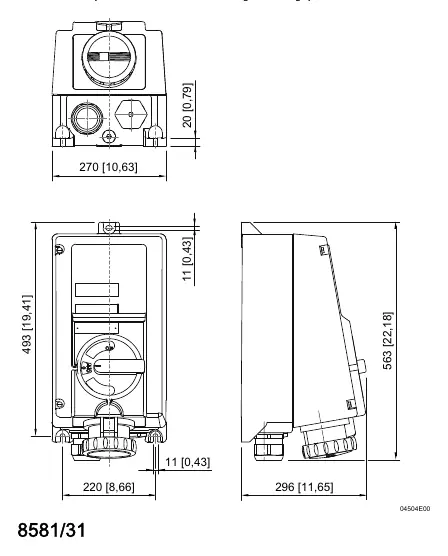

Wymiary montażowe
Wymiary montażowe
  • Napięcie robocze: do 690 V AC / 220 V DC.
  • Prąd znamionowy: 125 A.
  • Stopień ochrony: IP66.
  • Zakres temperatur pracy: -45 °C do +60 °C.

Praktyczna pomoc

Typowe problemy

Uszkodzenie obudowy lub uszczelek

W przypadku widocznych pęknięć lub uszkodzeń, urządzenie traci certyfikację przeciwwybuchową i musi zostać wycofane z eksploatacji.

Zanieczyszczenie styków

Regularnie czyść urządzenie wilgotną szmatką. Unikaj wnikania wody i detergentów do wnętrza gniazda.

Zwarcie w obwodzie

Po wystąpieniu zwarcia należy wymienić całe gniazdo, ponieważ styki są hermetycznie zamknięte i nie można ich naprawić.

Przed użyciem

  • Sprawdź, czy urządzenie nie posiada widocznych uszkodzeń mechanicznych.
  • Upewnij się, że strefa zagrożenia wybuchem jest zgodna z certyfikacją urządzenia.
  • Zweryfikuj, czy napięcie zasilania i częstotliwość są zgodne z danymi technicznymi.
  • Sprawdź, czy wszystkie dławiki kablowe są prawidłowo dokręcone.
  • Upewnij się, że używasz oryginalnej wtyczki R. STAHL 8581/12.

Parametry w praktyce

Ex db eb IIC T6...T5 Gb
Oznaczenie przeciwwybuchowe określające poziom ochrony urządzenia w strefach zagrożonych wybuchem gazów i pyłów.

Ilustracje i schematy

  • Schemat montażowy pokazuje konieczność użycia 3 śrub do zamocowania gniazda na płaskiej powierzchni.
  • Instrukcja instalacji styków pomocniczych wskazuje na konieczność użycia specjalnego klucza i osłon w przypadku obwodów iskrobezpiecznych.
  • Schemat połączeń (pinout) dla wersji 4-biegunowej i 5-biegunowej ułatwia prawidłowe podłączenie przewodów fazowych i ochronnych.

Zgodność modelu

  • Gniazdo jest kompatybilne wyłącznie z wtyczkami R. STAHL typu 8581/12.
  • W przypadku obwodów Ex i (iskrobezpiecznych) wymagane jest stosowanie dedykowanych osłon (nr kat. 169683) i izolacji.
