Instrukcja obsługi złącza przemysłowego R. Stahl SolConeX 8581/12 125A
Szybki przewodnik po instalacji i obsłudze złącza przeciwwybuchowego R. Stahl SolConeX 8581/12 125A. Dowiedz się, jak bezpiecznie podłączyć przewody, sprawdzić parametry techniczne i przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Złącze R. Stahl SolConeX serii 8581/12 to urządzenie przeciwwybuchowe przeznaczone do pracy w strefach zagrożonych wybuchem (Zone 1, 2, 21, 22). Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że zasilanie jest odłączone, a osoba wykonująca montaż posiada odpowiednie kwalifikacje.
Opis i zastosowanie
Urządzenie służy do łączenia urządzeń elektrycznych w środowiskach przemysłowych. Jest kompatybilne z gniazdami ściennymi R. Stahl 8581/11 i 8581/31 oraz spełnia normy DIN EN 60309. Złącze charakteryzuje się wysoką odpornością na warunki zewnętrzne (IP66, IK10).
Instalacja i podłączenie
Montaż musi być przeprowadzony zgodnie z poniższymi krokami:
- Poluzuj śrubę (A) i wyjmij wkład złącza z obudowy.
- Poluzuj zacisk (C) oraz dławik kablowy (B).
- Przełóż przewód przez dławik, uszczelkę i obudowę.
- Zdejmij izolację z przewodu zgodnie z oznaczeniem na wkładzie złącza.
- Podłącz przewody do zacisków, upewniając się, że są w pełni wsunięte.
- Zamontuj odciążkę kabla (D).
- Wsuń wkład złącza do obudowy, dopasowując wypustkę do rowka prowadzącego (E).
- Dokręć dławik kablowy (B) i zabezpiecz zaciskiem (C).
Ważne momenty dokręcania:
- Zaciski: 3.5 Nm
- Śruby obudowy: 2.5 Nm
- Odciążka kabla: 3.5 Nm
Konserwacja i czyszczenie
Regularna konserwacja jest niezbędna dla zachowania właściwości przeciwwybuchowych:
- Sprawdzaj stan uszczelek i obudowy pod kątem pęknięć.
- Czyść urządzenie wyłącznie wilgotną szmatką; nie używaj agresywnych środków chemicznych ani myjek wysokociśnieniowych.
- Po 1000 cyklach łączeniowych zaleca się czyszczenie styków i nałożenie odpowiedniego środka smarnego (np. Klübersynth PTB 2-24).
Dane techniczne
- Napięcie znamionowe: do 690V AC / 220V DC
- Prąd znamionowy: 125A
- Częstotliwość: 50/60Hz (powyżej 100Hz prąd ograniczony do 100A)
- Stopień ochrony: IP66
- Zakres średnic kabla: 30 - 45 mm
Praktyczna pomoc
Typowe problemy
Trudności z włożeniem wtyczki
Sprawdź, czy piny i powierzchnie stykowe są czyste i wolne od wilgoci oraz zanieczyszczeń.
Przegrzewanie się złącza
Upewnij się, że częstotliwość pracy nie przekracza 100Hz. Przy wyższych częstotliwościach prąd musi być ograniczony do 100A.
Uszkodzenie uszczelnienia
Sprawdź stan uszczelek i poprawność dokręcenia dławika kablowego. W razie uszkodzenia wymień na oryginalne części R. Stahl.
Przed użyciem
- Sprawdź, czy urządzenie nie posiada widocznych uszkodzeń mechanicznych.
- Upewnij się, że strefa montażu jest zgodna z certyfikacją (Zone 1, 2, 21, 22).
- Sprawdź, czy średnica przewodu mieści się w zakresie 30-45mm.
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac.
- Sprawdź, czy wszystkie śruby są dokręcone z zalecanym momentem obrotowym.
Parametry w praktyce
- Moment dokręcania
- Kluczowy parametr dla zachowania szczelności i bezpieczeństwa elektrycznego (3.5Nm dla zacisków).
Ilustracje i schematy
- Schemat na stronie 9 przedstawia procedurę demontażu i montażu wkładu złącza z oznaczeniami elementów A-E.
- Tabela na stronie 14 zawiera szczegółowe momenty dokręcania dla poszczególnych elementów złącza.

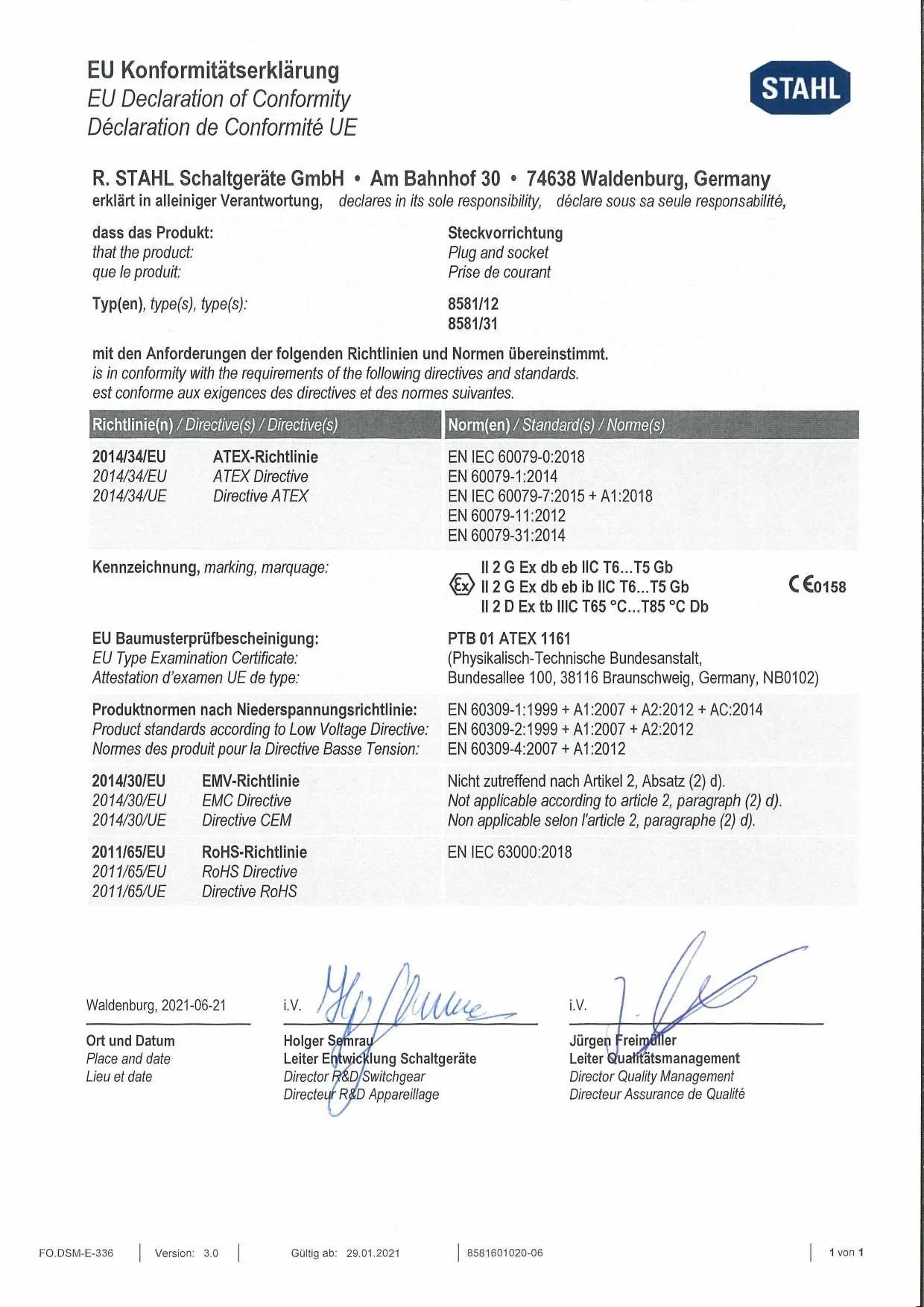

Zgodność modelu
- Kompatybilne z gniazdami ściennymi R. Stahl 8581/11 i 8581/31.
- Zgodne z normą DIN EN 60309 dla złączy przemysłowych.
