Instrukcja montażu oprawy oświetleniowej RAB WPLED 10W/13W

Kompletny przewodnik instalacji i okablowania oprawy oświetleniowej RAB WPLED 10W/13W. Instrukcja zawiera procedury montażu na puszce natynkowej i podtynkowej, schematy okablowania ściemniania 0-10V, instalację fotokomórki oraz wskazówki...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przed przystąpieniem do instalacji oprawy RAB WPLED 10W/13W należy bezwzględnie wyłączyć zasilanie elektryczne. Instalacja musi być przeprowadzona przez osobę posiadającą odpowiednie kwalifikacje, zgodnie z lokalnymi przepisami elektrycznymi. Urządzenie wymaga prawidłowego uziemienia. W celu zapewnienia odporności na warunki atmosferyczne, wszystkie uszczelki muszą być poprawnie osadzone, a śruby mocno dokręcone. Zaleca się nałożenie silikonu uszczelniającego wokół krawędzi puszki montażowej, szczególnie w przypadku nierównych powierzchni ścian.

Montaż

Instrukcja przewiduje dwa główne sposoby montażu:

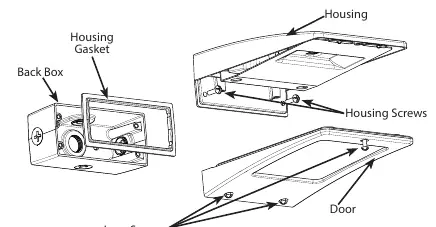

Schemat montażu na puszce natynkowej
Schemat montażu na puszce natynkowej
Schemat montażu na puszce podtynkowej
Schemat montażu na puszce podtynkowej
  • Montaż na puszce natynkowej (Junction Box Mount): Wymaga odkręcenia śrub soczewki i zdjęcia drzwiczek, a następnie zdjęcia obudowy z tylnej puszki. Po zamocowaniu puszki do powierzchni, należy wykonać połączenia elektryczne, nałożyć uszczelkę i ponownie zmontować obudowę oraz drzwiczki.
  • Montaż na puszce podtynkowej (Surface Mount): Wymaga użycia dołączonej poprzeczki (Crossbar), którą montuje się do puszki podtynkowej. Następnie należy umieścić uszczelkę na tylnej części oprawy, wykonać połączenia elektryczne i przykręcić oprawę do poprzeczki za pomocą śruby montażowej, zabezpieczając ją dołączoną zaślepką.

Okablowanie i ściemnianie

Oprawa obsługuje uniwersalne napięcie od 120V do 277V (50/60 Hz). W przypadku korzystania ze ściemniania 0-10V należy postępować zgodnie ze schematem: przewód czarny do linii (+), biały do wspólnego (-), uziemienie do uziemienia. Przewód fioletowy należy podłączyć do (V+) DIM, a różowy (lub szary) do (V-) DIM. Żółty przewód, jeśli występuje, należy zabezpieczyć i nie podłączać.

Schemat okablowania ściemniania 0-10V
Schemat okablowania ściemniania 0-10V

Instalacja fotokomórki

Fotokomórkę można zainstalować w terenie. Należy usunąć zaślepkę na górze puszki montażowej, zainstalować czujnik i podłączyć go zgodnie ze schematem, upewniając się, że jest on dostosowany do napięcia zasilania.

Schemat okablowania fotokomórki
Schemat okablowania fotokomórki

Czyszczenie i konserwacja

Przed przystąpieniem do prac konserwacyjnych należy upewnić się, że temperatura oprawy jest bezpieczna do dotyku. Szklaną soczewkę należy czyścić nieściernym środkiem do mycia szkła. Nie należy otwierać oprawy w celu czyszczenia diod LED ani dotykać samych diod.

Praktyczna pomoc

Typowe problemy

Oprawa nie świeci

Sprawdź, czy napięcie w linii jest prawidłowe, czy oprawa jest poprawnie uziemiona oraz czy fotokomórka (jeśli jest używana) działa poprawnie.

Nieszczelność oprawy

Upewnij się, że wszystkie uszczelki są prawidłowo osadzone, śruby dokręcone, a na krawędziach puszki i nieużywanych otworach zastosowano silikon uszczelniający.

Przed użyciem

  • Wyłącz zasilanie przed rozpoczęciem prac.
  • Sprawdź, czy posiadasz odpowiednie narzędzia do montażu.
  • Upewnij się, że uszczelka obudowy jest nienaruszona.
  • Przygotuj silikon uszczelniający do zabezpieczenia otworów.
  • Zweryfikuj napięcie zasilania (120V-277V).

Parametry w praktyce

0-10V Dimming
Standard sterowania jasnością oświetlenia za pomocą sygnału niskonapięciowego.
Universal Voltage
Sterownik obsługuje szeroki zakres napięć wejściowych od 120V do 277V.

Ilustracje i schematy

  • Schemat montażu na puszce natynkowej z wykorzystaniem uszczelki i śrub obudowy.
  • Schemat montażu na puszce podtynkowej z wykorzystaniem poprzeczki (Crossbar).
  • Schemat okablowania ściemniania 0-10V pokazujący podłączenie przewodów sterujących.
  • Schemat instalacji fotokomórki w puszce montażowej.

Zgodność modelu

  • Wymaga montażu przez osobę zaznajomioną z konstrukcją produktu.
  • Wymagane uziemienie dla bezpieczeństwa.
  • Nie należy podłączać uziemienia ściemniacza do wyjścia.
