Instrukcja obsługi słupka oświetleniowego RAB Bollard 12/18/24W

Szybki przewodnik instalacji i obsługi słupków oświetleniowych RAB Bollard 12/18/24W. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć okablowanie (w tym ściemnianie 0-10V) oraz jak dbać o modele z zasilaniem awaryjnym.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przed przystąpieniem do instalacji należy dokładnie zapoznać się z instrukcją. Oprawa musi być instalowana zgodnie z przepisami National Electrical Code oraz lokalnymi przepisami budowlanymi przez osobę zaznajomioną z konstrukcją i obsługą produktu. Uwaga: Przed instalacją lub konserwacją należy bezwzględnie wyłączyć zasilanie. Urządzenie wymaga uziemienia. Montaż musi odbywać się na równej powierzchni, powyżej poziomu gruntu (zalecane min. 1 cal).

Montaż słupka

Przed montażem należy upewnić się, że podstawa słupka (Bollard Base) jest ustawiona w pożądanej orientacji.

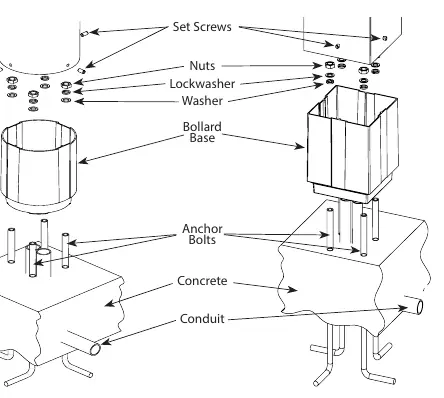

Schemat montażu podstawy słupka i śrub kotwiących
Schemat montażu podstawy słupka i śrub kotwiących
  1. Zamontuj cztery śruby kotwiące (Anchor Bolts) w betonowym fundamencie, używając dostarczonego szablonu. Gwinty śrub powinny wystawać ponad beton.
  2. Umieść podstawę słupka na śrubach kotwiących.
  3. Luźno dokręć podkładki i nakrętki. Wypoziomuj podstawę za pomocą śrub poziomujących (Leveling Screws), a następnie dokręć wszystkie nakrętki.
  4. Przeciągnij przewody zasilające przez podstawę.
  5. Nałóż słupek na podstawę, wyrównując go z rowkami, a następnie zabezpiecz za pomocą czterech śrub dociskowych (Set Screws).

Okablowanie

Sterownik obsługuje napięcie uniwersalne 120V-277V, 50/60 Hz.

Schemat okablowania standardowego (Fig 1)
Schemat okablowania standardowego (Fig 1)
Schemat okablowania ściemniania 0-10V (Fig 2)
Schemat okablowania ściemniania 0-10V (Fig 2)

Podłączenie standardowe (On-Off)

  • Podłącz czarny przewód oprawy do przewodu fazowego (LINE).
  • Podłącz biały przewód oprawy do przewodu neutralnego (COMMON).
  • Podłącz przewód uziemiający (GROUND) do uziemienia zasilania.

Podłączenie ściemniania 0-10V

  • Wykonaj połączenia zasilania jak w trybie standardowym.
  • Podłącz fioletowy przewód oprawy do przewodu sterującego (V+) DIM.
  • Podłącz różowy (lub szary) przewód oprawy do przewodu sterującego (V-) DIM.
  • Zabezpiecz żółty przewód (jeśli występuje) – nie podłączaj go.

Modele z zasilaniem awaryjnym

Opcja zasilania awaryjnego (Battery Backup) jest dostępna tylko dla modeli 24W.

Schemat podłączenia baterii (Fig 3)
Schemat podłączenia baterii (Fig 3)
  • Ważne: Nie podłączaj złącza baterii przed zakończeniem instalacji i doprowadzeniem zasilania AC.
  • Podłącz przewód UNSWITCHED HOT do zasilania.
  • Po zakończeniu instalacji i włączeniu zasilania AC, podłącz złącze baterii.
  • W przypadku awarii zasilania, urządzenie automatycznie przełączy się w tryb awaryjny (zasilanie z baterii) na minimum 90 minut.

Czyszczenie i konserwacja

Przed czyszczeniem upewnij się, że temperatura oprawy jest bezpieczna do dotyku. Nie czyść ani nie konserwuj urządzenia, gdy jest pod napięciem.

  • Czyść soczewkę za pomocą nieściernego środka czyszczącego.
  • Nie otwieraj oprawy w celu czyszczenia diod LED. Nie dotykaj diod LED.

Rozwiązywanie problemów

  • Jeśli oprawa nie świeci, sprawdź, czy napięcie sieciowe jest prawidłowe i czy urządzenie jest poprawnie uziemione.
  • W modelach z baterią: jeśli kontrolka ładowania nie świeci po naciśnięciu przycisku testowego, sprawdź, czy bateria jest prawidłowo podłączona.

Praktyczna pomoc

Typowe problemy

Oprawa nie świeci

Sprawdź, czy napięcie sieciowe jest prawidłowe i czy oprawa jest poprawnie uziemiona.

Kontrolka ładowania nie świeci (modele z baterią)

Sprawdź, czy bateria jest prawidłowo podłączona po włączeniu zasilania AC.

Przed użyciem

  • Upewnij się, że zasilanie jest wyłączone przed instalacją.
  • Przygotuj równe podłoże (min. 1 cal powyżej poziomu gruntu).
  • Sprawdź, czy posiadasz odpowiednie złącza z atestem UL.
  • W modelach z baterią: podłącz baterię dopiero po doprowadzeniu zasilania AC.

Parametry w praktyce

0-10V Dimming
Standard sterowania jasnością oświetlenia.

Ilustracje i schematy

  • Schemat montażu podstawy: pokazuje rozmieszczenie śrub kotwiących, nakrętek i śrub poziomujących.
  • Schemat okablowania (Fig 1): Podłączenie standardowe (Line, Common, Ground).
  • Schemat okablowania (Fig 2): Podłączenie ściemniania 0-10V.
  • Schemat baterii (Fig 3): Podłączenie zasilania awaryjnego wewnątrz oprawy.

Zgodność modelu

  • Opcja zasilania awaryjnego (Battery Backup) dostępna tylko dla modeli 24W.
  • Wymagane uziemienie zgodnie z przepisami National Electrical Code.
