Instrukcja montażu oświetlenia ulicznego Schreder Flaminia
Szybki przewodnik instalacji oświetlenia ulicznego Schreder Flaminia. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie i akumulator oraz jakie są wymagania techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oświetlenie uliczne Schreder Flaminia wymaga zasilania 12-24VDC. Urządzenie posiada klasę szczelności IP65 oraz odporność mechaniczną IK06. Osprzęt sterujący musi być zgodny z normami SELV/PELV (Uout max=120V). Wszystkie wartości momentów dokręcania podano dla połączeń bez dodatku smaru zmniejszającego tarcie.
Lista części
Przed przystąpieniem do montażu upewnij się, że zestaw zawiera wszystkie niezbędne elementy montażowe, w tym śruby i podkładki, zgodnie z rysunkiem technicznym na stronie 1.

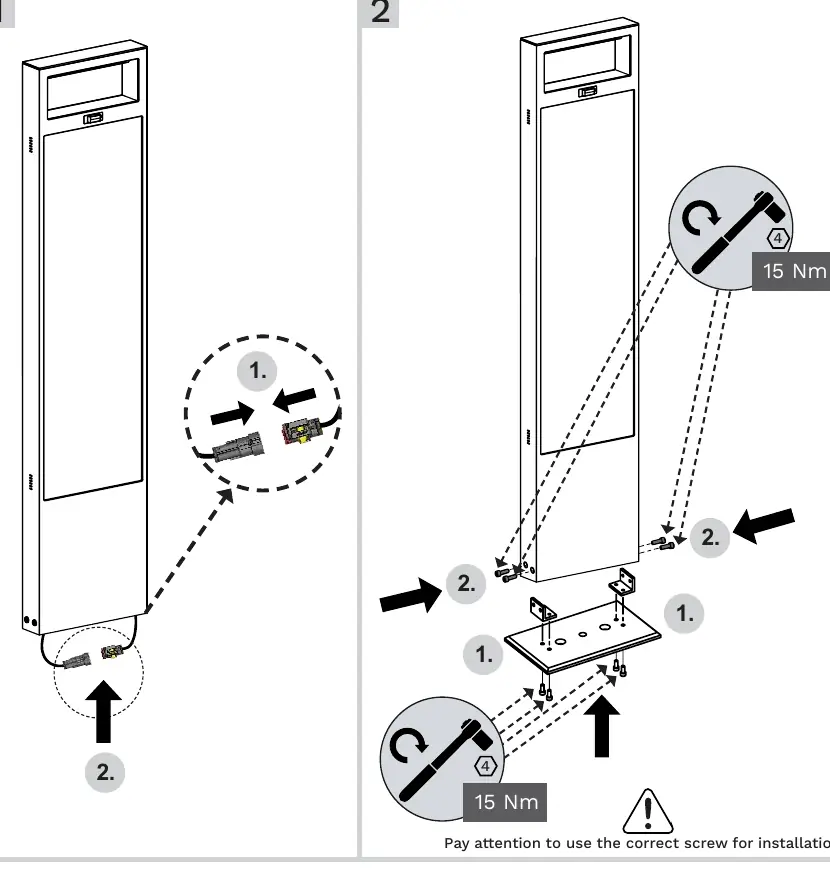

Instrukcja montażu
Montaż składa się z kilku etapów. Należy zwrócić szczególną uwagę na użycie odpowiednich śrub. Wszystkie połączenia śrubowe należy dokręcać z momentem 15 Nm.
Podłączenie elektryczne
Podłączanie należy wykonać w następującej kolejności:
- Podłącz akumulator (LED zaświeci się).
- Podłącz panel fotowoltaiczny (LED zgaśnie w dzień).
Opcje montażu
Dostępne są dwie główne opcje montażu:
- Opcja 1: Fundament betonowy – wykorzystuje kotwy AS (Anchor Base Small) lub AL (Anchor Base Large).
- Opcja 2: Klin montażowy – wykorzystuje element typu Mounting Wedge.
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność połączenia złączy akumulatora.
Wszystkie połączenia należy dokręcać z momentem 15 Nm.
Przed użyciem
- Sprawdź, czy zasilanie jest zgodne z 12-24VDC.
- Upewnij się, że osprzęt sterujący jest typu SELV/PELV.
- Przygotuj odpowiedni fundament (betonowy lub klin).
- Sprawdź kompletność zestawu montażowego.
