Instrukcja obsługi opraw gruntowych Vista 1185TG/1188TG
Dowiedz się, jak prawidłowo zainstalować i ustawić oprawy gruntowe Vista 1185TG/1188TG. Instrukcja zawiera wytyczne dotyczące bezpieczeństwa, okablowania oraz obsługi funkcji Magnetic Aiming.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji, bezpieczeństwa oraz obsługi opraw gruntowych z serii Architectural (modele 1185TG/1188TG). Oprawy te są przeznaczone do montażu w gruncie oraz w betonie i posiadają klasyfikację dla miejsc mokrych (wet location).
Wskazówki dotyczące instalacji i bezpieczeństwa
- Zgodność z przepisami: Instalacja musi być przeprowadzona zgodnie z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami.
- Uszczelnienie: Wszystkie wejścia przewodów muszą być zabezpieczone przed wilgocią przy użyciu odpowiednich materiałów uszczelniających i korków.
- Ograniczenia montażowe: Nie instaluj opraw w ściółce, korze drzewnej ani innych materiałach łatwopalnych. Nagromadzenie zanieczyszczeń wokół oprawy może prowadzić do przegrzania, zagrożenia pożarowego i uszkodzenia komponentów.
- Okablowanie: Oprawa obsługuje okablowanie przelotowe: maksymalnie 4 przewody 12 AWG (plus uziemienie) o odporności termicznej 90°C.
Instrukcja ustawiania kierunku światła (Magnetic Aiming)
Jeśli oprawa została zamówiona z opcją regulacji (tilt optic), można zmienić kierunek świecenia bez otwierania obudowy:
- Upewnij się, że oprawa jest zainstalowana zgodnie z instrukcją.
- Włącz zasilanie oprawy.
- Przyłóż końcówkę różdżki magnetycznej (dostarczonej w zestawie) do szklanej soczewki w miejscu oznaczonym trójkątnym symbolem.
- Obracaj różdżką, aby ustawić optykę w pożądanym kierunku. Mechanizm obrotowy działa, gdy końcówka różdżki styka się z soczewką.
- Po zakończeniu ustawiania usuń różdżkę magnetyczną.
Konserwacja
Aby zapewnić prawidłowe działanie i zapobiec przegrzewaniu się oprawy, należy regularnie czyścić soczewkę. Powinna być ona wolna od brudu, kurzu, liści, śmieci oraz osadów mineralnych pochodzących z wody. Zaleca się wdrożenie harmonogramu regularnych przeglądów.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Przegrzewanie się oprawy
Upewnij się, że wokół oprawy nie ma ściółki, kory ani innych łatwopalnych materiałów. Usuń wszelkie zanieczyszczenia z górnej części i wnętrza oprawy.
Wilgoć wewnątrz oprawy
Sprawdź, czy wszystkie wejścia przewodów oraz korki zamykające są prawidłowo uszczelnione odpowiednim materiałem.
Soczewka jest gorąca w dotyku
Jest to normalne zjawisko przy użyciu żarówek o wyższej mocy. Należy zachować ostrożność, szczególnie w miejscach dostępnych dla dzieci.
Przed użyciem
- Sprawdź zgodność instalacji z przepisami NEC i lokalnymi normami.
- Upewnij się, że wszystkie wejścia przewodów są szczelnie zamknięte.
- Wybierz miejsce montażu wolne od łatwopalnych materiałów (mulcz, kora).
- Przygotuj różdżkę magnetyczną (jeśli zamówiono opcję tilt).
- Upewnij się, że użyte przewody spełniają wymogi (max 4x 12 AWG, 90°C).
Parametry w praktyce
- Zastosowanie
- Oprawa do miejsc mokrych (wet location), nadaje się do montażu w betonie i gruncie.
Ilustracje i schematy

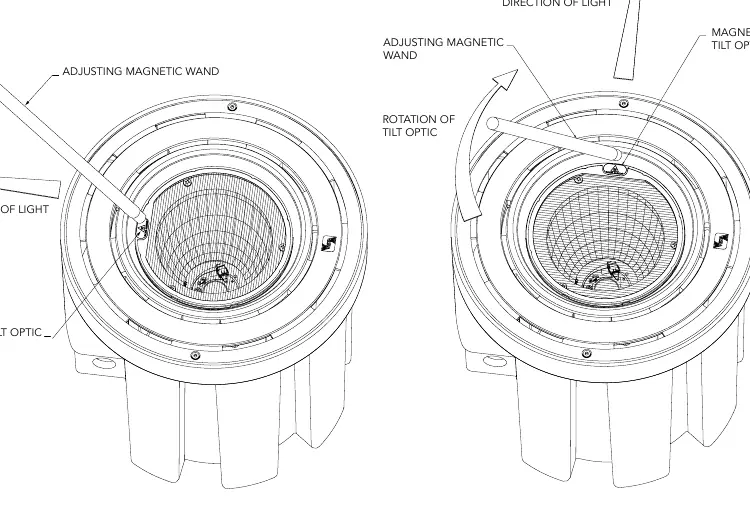

- Rysunek przedstawia proces Magnetic Aiming: przykładanie różdżki magnetycznej do soczewki w celu obrotu optyki.
- Wskazano miejsce przyłożenia różdżki (trójkątny znak na szkle).
Zgodność modelu
- Funkcja regulacji kierunku światła (tilt) wymaga zamówienia opcji tilt optic.
- Oprawa nadaje się do montażu w gruncie oraz w wylewanym betonie.
