Instrukcja montażu naświetlacza liniowego Vista 1054KM Commercial Series
Praktyczny przewodnik instalacji naświetlacza Vista 1054KM. Dowiedz się, jak bezpiecznie zamontować oprawę do puszki przyłączeniowej, wykonać połączenia elektryczne oraz dbać o konserwację urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu naświetlacza liniowego Vista 1054KM. Urządzenie przeznaczone jest wyłącznie do instalacji nadziemnej i musi być montowane zgodnie z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne zostało odłączone na wyłączniku głównym.
Montaż oprawy do puszki przyłączeniowej
- Wkręć trzpień przegubu (SS Knuckle Stem) w pokrywę puszki przyłączeniowej i dokręć do oporu.
- Poluzuj śrubę regulacyjną przegubu (Knuckle Aiming Screw) i ustaw trzpień w odpowiedniej pozycji.
- Poprowadź przewody zasilające do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych.
- Połącz przewody zasilające z przewodami oprawy, zachowując polaryzację: czarny do linii (faza), biały do neutralnego, zielony do uziemienia. Użyj atestowanych złączy przewodów.
- Zamocuj pokrywę puszki przyłączeniowej za pomocą czterech śrub.
- Umieść przegub oprawy na trzpieniu i zablokuj go za pomocą śruby ustalającej (Knuckle Set Screw).
- Ustaw pożądany kąt nachylenia oprawy i mocno dokręć śrubę regulacyjną.
- Włącz zasilanie i sprawdź poprawność działania.
Konserwacja
Aby zapewnić optymalną wydajność i trwałość urządzenia, należy regularnie czyścić soczewkę. Powinna ona być wolna od brudu, kurzu, liści, odpadów oraz osadów mineralnych pochodzących z wody. Zaleca się wdrożenie regularnego harmonogramu konserwacji.
Bezpieczeństwo
Oprawa podczas pracy może się nagrzewać. Należy zachować ostrożność przy wyborze miejsca montażu, aby uniknąć przypadkowego kontaktu z gorącą powierzchnią.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (faza-czarny, neutralny-biały, uziemienie-zielony) oraz upewnij się, że zasilanie jest włączone na wyłączniku głównym.
Trudności z ustawieniem kąta nachylenia
Upewnij się, że śruba regulacyjna (Knuckle Aiming Screw) została wystarczająco poluzowana przed próbą zmiany pozycji oprawy.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone na wyłączniku głównym.
- Sprawdź, czy puszka przyłączeniowa jest przystosowana do pracy w warunkach wilgotnych.
- Przygotuj atestowane złącza przewodów zgodne z normami UL.
- Upewnij się, że miejsce montażu pozwala na bezpieczne nagrzewanie się oprawy.
Parametry w praktyce
- Instalacja nadziemna
- Urządzenie posiada certyfikat UL wyłącznie do montażu nad poziomem gruntu.
Ilustracje i schematy

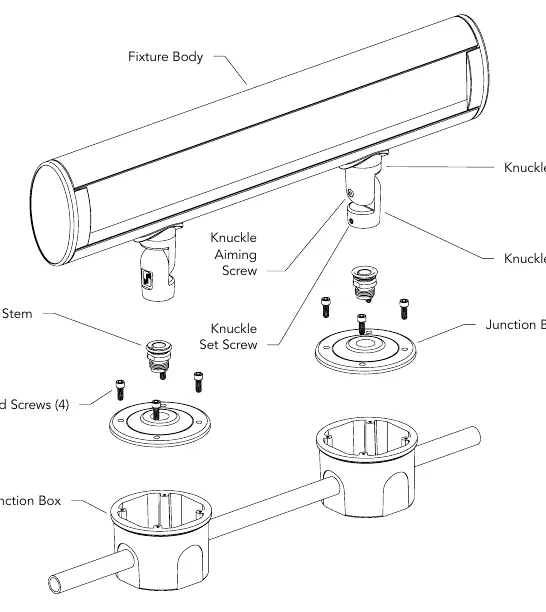

- Schemat przedstawia kolejność montażu: od puszki przyłączeniowej, przez pokrywę, aż po korpus oprawy.
- Wskazano kluczowe elementy regulacyjne: śrubę ustalającą (Knuckle Set Screw) oraz śrubę regulacji kąta (Knuckle Aiming Screw).
Zgodność modelu
- Wymaga puszki przyłączeniowej (J-Box) przystosowanej do warunków wilgotnych (dostarczanej przez użytkownika).
