Instrukcja montażu naświetlacza Vista 1051KM
Praktyczny przewodnik instalacji naświetlacza Vista 1051KM. Dowiedz się, jak bezpiecznie zamontować oprawę do puszki przyłączeniowej, podłączyć przewody zgodnie z polaryzacją oraz prawidłowo ustawić kąt świecenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu naświetlacza Vista 1051KM. Urządzenie przeznaczone jest wyłącznie do instalacji nadziemnej. Przed przystąpieniem do prac należy upewnić się, że zasilanie elektryczne jest wyłączone na wyłączniku głównym. Instalacja musi być zgodna z przepisami National Electrical Code (NEC) oraz lokalnymi normami elektrycznymi.
Montaż oprawy do puszki przyłączeniowej
- Wkręć trzpień przegubu (Knuckle Stem) w pokrywę puszki przyłączeniowej i dokręć do oporu.
- Poluzuj śrubę regulacyjną przegubu (Knuckle Aiming Screw), aby ustawić trzpień w odpowiedniej pozycji.
- Wprowadź przewody zasilające do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych.
- Podłącz przewody zasilające do przewodów oprawy, zachowując polaryzację: czarny do linii (faza), biały do neutralnego, zielony do uziemienia. Użyj atestowanych złączy przewodów.
- Przymocuj pokrywę puszki do puszki przyłączeniowej za pomocą czterech śrub.
- Umieść trzpień oprawy na trzpieniu zamontowanym w pokrywie i zablokuj go za pomocą śruby ustalającej (Knuckle Set Screw).
- Ustaw pożądany kąt świecenia oprawy i mocno dokręć śrubę regulacyjną (Knuckle Aiming Screw).
- Włącz zasilanie i sprawdź poprawność działania.
Konserwacja i bezpieczeństwo
Oprawa podczas pracy może się nagrzewać, dlatego należy zachować ostrożność przy jej lokalizacji. Aby zapewnić optymalną wydajność, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać kurz, brud, liście oraz osady mineralne z wody. Zaleca się wdrożenie harmonogramu regularnych przeglądów technicznych.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (polaryzacja: czarny-linia, biały-neutralny, zielony-uziemienie) oraz upewnij się, że zasilanie jest włączone.
Trudności z ustawieniem kąta świecenia
Upewnij się, że śruba regulacyjna (Knuckle Aiming Screw) została wystarczająco poluzowana przed próbą zmiany pozycji oprawy.
Przed użyciem
- Wyłącz zasilanie elektryczne na wyłączniku głównym.
- Upewnij się, że puszka przyłączeniowa jest przystosowana do pracy w warunkach wilgotnych.
- Przygotuj atestowane złącza przewodów zgodne z normami UL.
- Sprawdź, czy miejsce montażu jest nadziemne.
Parametry w praktyce
- Wet location rated J-Box
- Wymagana puszka przyłączeniowa o podwyższonej szczelności, odporna na warunki wilgotne.
Ilustracje i schematy

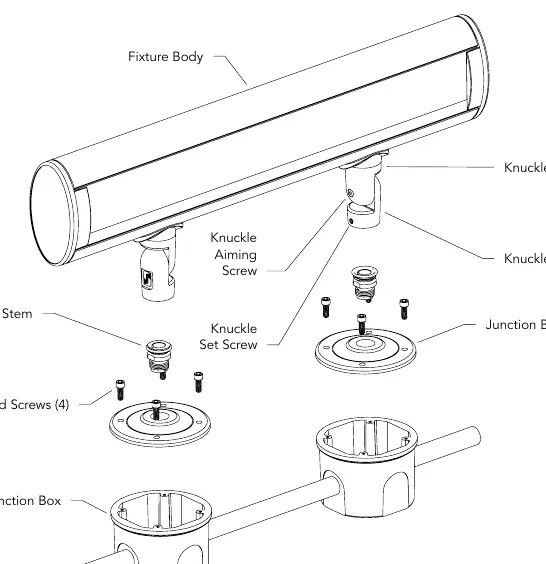

- Schemat przedstawia sekwencję montażu: od puszki przyłączeniowej, przez pokrywę, aż po trzpień przegubu i korpus oprawy.
- Wskazano kluczowe elementy regulacyjne: śrubę ustalającą (Set Screw) oraz śrubę regulacji kąta (Aiming Screw).
Zgodność modelu
- Wymaga puszki przyłączeniowej dostarczanej przez instalatora (by others).
- Instalacja wyłącznie nadziemna.
