Instrukcja montażu naświetlacza LED Vista 1050KM
Dowiedz się, jak prawidłowo zamontować i podłączyć naświetlacz LED Vista 1050KM. Przewodnik zawiera kroki instalacji na puszce przyłączeniowej, wskazówki dotyczące konserwacji oraz ważne ostrzeżenia dotyczące bezpieczeństwa elektrycznego.
Spis treści
Najważniejsze informacje z instrukcji
Naświetlacz Vista 1050KM jest przeznaczony do montażu nadziemnego. Instalacja musi być zgodna z krajowymi przepisami elektrycznymi (NEC) oraz lokalnymi normami. Urządzenie podczas pracy może się nagrzewać, dlatego należy zachować ostrożność przy wyborze miejsca montażu.
Montaż na puszce przyłączeniowej
- Przed rozpoczęciem prac upewnij się, że zasilanie elektryczne zostało wyłączone na wyłączniku głównym.
- Wkręć trzpień przegubu (SS Knuckle Stem) w pokrywę puszki przyłączeniowej i dokręć do oporu.
- Poluzuj śrubę regulacyjną przegubu (Knuckle Aiming Screw) i ustaw trzpień w odpowiedniej pozycji.
- Wprowadź przewody zasilające do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych. Połącz przewody zgodnie z polaryzacją: faza (line) do czarnego, neutralny (neutral) do białego, uziemienie (ground) do zielonego. Użyj atestowanych złączy przewodów.
- Zamocuj pokrywę puszki przyłączeniowej do puszki za pomocą czterech śrub.
- Umieść korpus naświetlacza na trzpieniu i zablokuj go za pomocą śruby ustalającej (Knuckle Set Screw).
- Ustaw pożądany kąt świecenia oprawy i mocno dokręć śrubę regulacyjną.
- Włącz zasilanie i sprawdź poprawność działania urządzenia.
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność oprawy, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać brud, kurz, liście oraz osady mineralne powstałe w wyniku kontaktu z wodą. Zaleca się wdrożenie regularnego programu konserwacji.
Kontakt
Vista Professional Outdoor Lighting, 1625 Surveyor Avenue, Simi Valley, CA 93063. Telefon: (805) 527-0987 lub (800) 766-VISTA. E-mail: [email protected]. Strona internetowa: www.VistaPro.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (faza-czarny, neutralny-biały, uziemienie-zielony) oraz upewnij się, że zasilanie w obwodzie jest włączone.
Zanieczyszczona soczewka
Regularnie czyść soczewkę z kurzu, liści i osadów mineralnych, aby zachować pełną wydajność świetlną.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone na wyłączniku głównym.
- Używaj wyłącznie atestowanych złączy przewodów (UL recognized).
- Upewnij się, że puszka przyłączeniowa jest przystosowana do pracy w warunkach wilgotnych.
- Sprawdź, czy wszystkie śruby montażowe są mocno dokręcone.
Parametry w praktyce
- Zastosowanie
- Wyłącznie montaż nadziemny (above grade installation).
- Bezpieczeństwo
- Oprawa może stać się gorąca podczas pracy.
Ilustracje i schematy

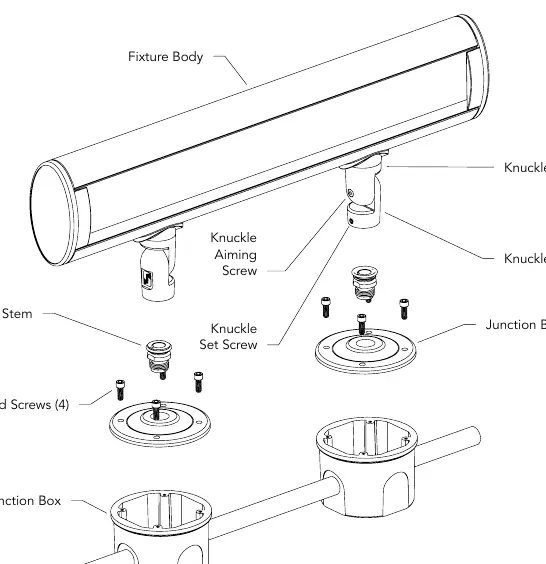

- Schemat przedstawia kolejność montażu: puszka przyłączeniowa -> pokrywa -> trzpień przegubu -> korpus oprawy.
- Wskazano kluczowe elementy regulacyjne: śrubę ustalającą (Knuckle Set Screw) oraz śrubę celowniczą (Knuckle Aiming Screw).
Zgodność modelu
- Wymaga puszki przyłączeniowej przystosowanej do warunków wilgotnych (wet location rated J-Box).
