Instrukcja obsługi naświetlacza liniowego Vista 1054WM
Praktyczny przewodnik instalacji naświetlacza Vista 1054WM. Dowiedz się, jak zamontować urządzenie na puszce podtynkowej lub hermetycznej, podłączyć zasilanie oraz wyregulować kąt świecenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu i podłączenia naświetlacza liniowego Vista 1054WM. Urządzenie przeznaczone jest wyłącznie do instalacji nad poziomem gruntu. Montaż musi być zgodny z przepisami National Electrical Code (NEC) oraz lokalnymi normami elektrycznymi. Oprawa może być montowana w orientacji świecenia w górę lub w dół, z możliwością regulacji kąta nachylenia do +/- 15 stopni od poziomu.
Bezpieczeństwo i konserwacja
- Przed przystąpieniem do prac należy zawsze wyłączyć zasilanie elektryczne na wyłączniku głównym.
- Oprawa podczas pracy może się nagrzewać – zachowaj ostrożność przy wyborze miejsca montażu.
- W celu zapewnienia prawidłowej pracy i wydajności, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać kurz, liście, zanieczyszczenia oraz osady mineralne.
- Do połączeń elektrycznych należy używać wyłącznie złączy przewodów z certyfikatem UL.
Montaż na puszce podtynkowej 4-0
- Przygotuj puszkę podtynkową 4-0. Wybierz dwa otwory montażowe w płycie ściennej, które nie będą używane, i zaślep je, używając dwóch śrub montażowych 8-32, podkładek oraz tulei dystansowych (dokręć ręcznie).
- Wprowadź przewody zasilające oprawy do puszki.
- Podłącz przewody zasilające do przewodów oprawy zgodnie z polaryzacją: (+) do czarnego, (-) do białego, uziemienie do zielonego. W przypadku ściemniania 0-10V: (+) ściemniania do fioletowego, (-) ściemniania do szarego.
- Przymocuj płytę ścienną do puszki za pomocą pozostałych dwóch śrub 8-32.
Montaż na puszce hermetycznej
- Urządzenie można zamontować na standardowej puszce hermetycznej o średnicy 4 cali (rozstaw śrub 3,5 cala) przy użyciu czterech śrub 10-24.
- Wprowadź przewody do puszki i wykonaj połączenia elektryczne zgodnie z polaryzacją opisaną powyżej.
- Przykręć płytę ścienną do puszki za pomocą czterech śrub 10-24.
Regulacja kąta świecenia
Po zamontowaniu oprawy:
- Poluzuj śrubę regulacyjną (Aiming Adjustment Screw), ustaw żądany kąt (do +/- 15 stopni) i mocno dokręć śrubę.
- Zablokuj ustawienie, dokręcając dwie śruby ustalające (Set Screws) znajdujące się po obu stronach płyty ściennej.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa się nagrzewa
Jest to normalne zachowanie urządzenia podczas pracy. Należy zachować ostrożność przy wyborze miejsca montażu, aby uniknąć kontaktu z materiałami wrażliwymi na ciepło.
Zanieczyszczona soczewka
Regularnie czyść soczewkę z kurzu, liści i osadów mineralnych, aby zapewnić optymalną wydajność świetlną.
Przed użyciem
- Wyłącz zasilanie na wyłączniku głównym przed rozpoczęciem prac.
- Upewnij się, że używasz złączy przewodów z certyfikatem UL.
- Sprawdź, czy puszka montażowa jest odpowiedniego typu (podtynkowa 4-0 lub hermetyczna 4 cale).
- Przygotuj odpowiednie śruby montażowe (8-32 dla puszki 4-0 lub 10-24 dla hermetycznej).
- Zweryfikuj polaryzację przewodów przed podłączeniem zasilania.
Parametry w praktyce
- Regulacja kąta (Throw)
- Możliwość nachylenia oprawy o +/- 15 stopni od poziomu.
- Ściemnianie 0-10V
- Wymaga podłączenia dodatkowych przewodów: fioletowego (+) i szarego (-).
Ilustracje i schematy

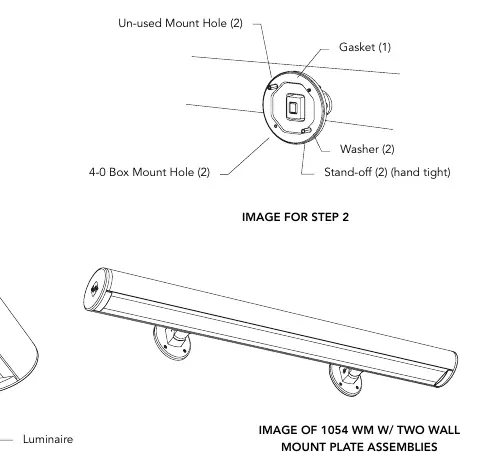

- Schemat pokazuje montaż płyty ściennej do puszki oraz lokalizację śrub regulacyjnych.
