Instrukcja montażu naświetlacza liniowego Vista 1054YM
Dowiedz się, jak prawidłowo zamontować i podłączyć naświetlacz liniowy Vista 1054YM. Przewodnik zawiera instrukcje instalacji na puszce przyłączeniowej, wskazówki dotyczące bezpieczeństwa oraz wytyczne konserwacji.
Spis treści
Najważniejsze informacje z instrukcji
Naświetlacz liniowy Vista 1054YM jest przeznaczony wyłącznie do montażu nad poziomem gruntu. Instalacja musi być zgodna z krajowymi i lokalnymi przepisami elektrycznymi (NEC). Urządzenie podczas pracy może się nagrzewać, dlatego należy zachować ostrożność przy wyborze miejsca montażu.
Montaż na puszce przyłączeniowej
- Przed rozpoczęciem prac upewnij się, że zasilanie elektryczne zostało wyłączone na wyłączniku głównym.
- Przełóż przewód zasilający oprawy przez uszczelkę (Cord Seal) oraz tuleję montażową (Yoke Mount Bushing) w otworze jarzma, a następnie wprowadź go do pokrywy puszki przyłączeniowej. Dokręć tuleję montażową do oporu.
- Wprowadź przewody zasilające do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych. Połącz przewody zasilające z przewodami oprawy, zachowując polaryzację: linia do czarnego, neutralny do białego, uziemienie do zielonego. Użyj atestowanych złączy przewodów.
- Przymocuj pokrywę puszki przyłączeniowej za pomocą śrub.
- Ustaw żądany kąt nachylenia oprawy i mocno dokręć nakrętkę sześciokątną (Yoke Aiming Hex Nut) znajdującą się pod ozdobnymi nakładkami jarzma.
- Załóż z powrotem ozdobne nakładki na jarzmo.
- Dokręć śruby blokujące jarzmo (Yoke Locking Set Screws), aby zabezpieczyć ustawienie.
- Włącz zasilanie i sprawdź poprawność działania oprawy.
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność urządzenia, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać brud, kurz, liście, śmieci oraz osady mineralne powstałe w wyniku kontaktu z wodą. Zaleca się wdrożenie regularnego harmonogramu konserwacji.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci po instalacji
Sprawdź poprawność połączeń przewodów (linia-czarny, neutralny-biały, uziemienie-zielony) oraz upewnij się, że zasilanie w obwodzie jest włączone.
Oprawa nagrzewa się podczas pracy
Jest to zjawisko normalne dla tego typu oświetlenia. Należy zachować ostrożność przy wyborze miejsca montażu, aby uniknąć kontaktu z gorącą powierzchnią.
Przed użyciem
- Wyłącz zasilanie elektryczne na wyłączniku głównym przed rozpoczęciem prac.
- Upewnij się, że puszka przyłączeniowa jest przystosowana do pracy w warunkach wilgotnych.
- Przygotuj atestowane złącza przewodów zgodne z normami UL.
- Sprawdź, czy wszystkie elementy montażowe (tuleja, śruby) są dokręcone.
Parametry w praktyce
- Zgodność z NEC
- Instalacja musi być wykonana zgodnie z National Electrical Code oraz lokalnymi przepisami.
Ilustracje i schematy

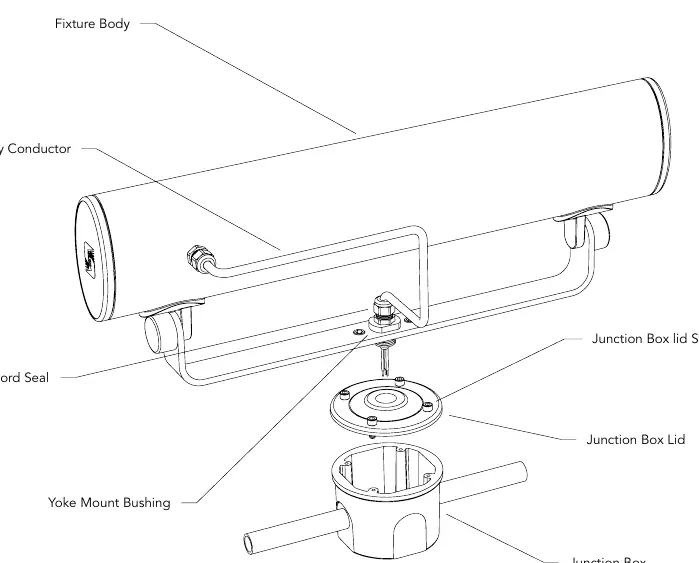

- Schemat przedstawia sposób prowadzenia przewodu zasilającego przez uszczelkę i tuleję montażową do puszki przyłączeniowej.
- Rysunek ilustruje kolejność montażu pokrywy puszki przyłączeniowej oraz sposób mocowania jarzma oprawy.
Zgodność modelu
- Wymaga puszki przyłączeniowej (J-Box) przystosowanej do pracy w warunkach wilgotnych (dostarczanej przez użytkownika).
