Instrukcja obsługi lampy ściennej zewnętrznej Allen + Roth 12-Inch
Szybki przewodnik po instalacji i obsłudze zewnętrznej lampy ściennej Allen + Roth 12-Inch. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę i uszczelnić ją przed wilgocią.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i bezpiecznej eksploatacji zewnętrznej lampy ściennej Allen + Roth 12-Inch (model 81082). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. W przypadku pytań lub problemów z produktem, producent udostępnia wsparcie pod numerem telefonu 866-439-9800 (8:00 - 20:00 EST) lub adresem e-mail [email protected].
Zawartość zestawu
Przed rozpoczęciem montażu upewnij się, że posiadasz wszystkie elementy:
- Oprawa oświetleniowa (Fixture)
- Płyta montażowa (Mounting Plate)
- Śruby montażowe
- Śruba uziemiająca
- Uszczelka
- Złączki przewodów (Wire Connectors)
- Śruby do puszki elektrycznej
Instalacja i podłączenie
Montaż powinien zająć około 10-15 minut. Należy przestrzegać lokalnych przepisów elektrycznych (NEC).
- Przygotowanie: Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Montaż płyty: Przymocuj płytę montażową do puszki elektrycznej za pomocą dołączonych śrub.
- Podłączenie przewodów: Połącz przewody zgodnie ze schematem:
- Przewód żebrowany (neutralny) z oprawy do białego przewodu zasilającego.
- Przewód gładki (pod napięciem) z oprawy do czarnego przewodu zasilającego.
- Przewód uziemiający z oprawy do przewodu uziemiającego w puszce.
- Uszczelnienie: Po zamontowaniu oprawy na ścianie, nałóż uszczelniacz silikonowy wokół górnej i bocznych krawędzi podstawy, gdzie styka się ona ze ścianą. Ważne: Pozostaw dolną krawędź nieuszczelnioną, aby umożliwić odprowadzanie wilgoci.
Rozwiązywanie problemów
Jeśli lampa nie świeci, sprawdź następujące punkty:
- Czy żarówka nie jest przepalona?
- Czy zasilanie jest włączone?
- Czy połączenia przewodów są poprawne i stabilne?
- Czy przełącznik ścienny jest sprawny?
Konserwacja i gwarancja
Do czyszczenia oprawy używaj wilgotnej szmatki lub środka do mycia okien. Nie stosuj środków ściernych. Produkt objęty jest 3-letnią gwarancją producenta na wady materiałowe i wykonawcze od daty zakupu. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwego użytkowania, wypadków lub błędnej instalacji.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź żarówkę, upewnij się, że zasilanie jest włączone, sprawdź połączenia przewodów lub przetestuj/wymień przełącznik.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
- Sprawdź, czy wszystkie części z listy są w opakowaniu.
- Przygotuj niezbędne narzędzia (brak w zestawie).
- Upewnij się, że masz dostęp do odpowiedniego okablowania w puszce ściennej.
Parametry w praktyce
- Czas montażu
- Szacowany czas instalacji wynosi 10-15 minut.
- Zastosowanie
- Zewnętrzne oświetlenie ścienne.
Ilustracje i schematy

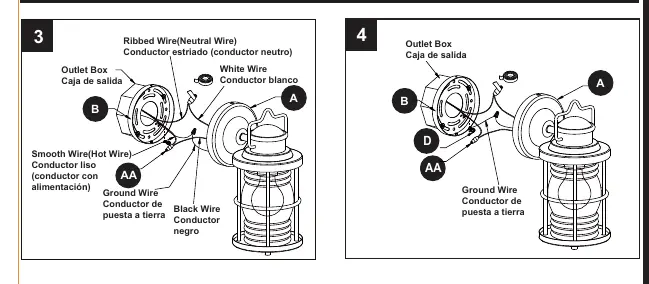

- Krok 3 i 4 pokazują schemat podłączenia przewodów: przewód żebrowany (neutralny) do białego, przewód gładki (pod napięciem) do czarnego, przewód uziemiający do uziemienia.

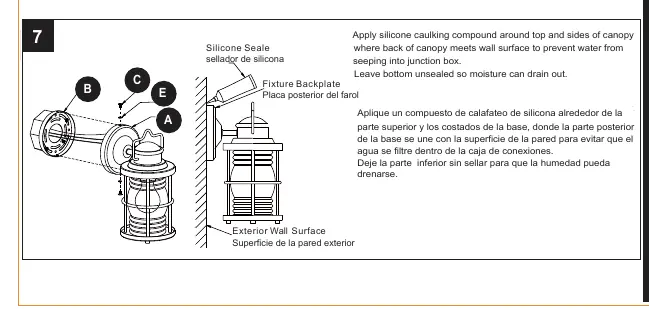

- Krok 7 ilustruje prawidłowe uszczelnienie silikonem górnej i bocznych krawędzi oprawy, pozostawiając dół otwarty dla odpływu wilgoci.
Zgodność modelu
- Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami i krajowym kodeksem elektrycznym (NEC).
