Instrukcja montażu lampy sufitowej Allen + Roth 12-Inch Round Flushmount Light
Szybki przewodnik montażu i obsługi lampy sufitowej Allen + Roth 12-Inch Round Flushmount Light (model T231040-C). Dowiedz się, jak bezpiecznie zainstalować lampę, podłączyć przewody i rozwiązać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do montażu lampy sufitowej Allen + Roth 12-Inch Round Flushmount Light (model T231040-C) należy dokładnie zapoznać się z instrukcją. Szacowany czas montażu wynosi około 25 minut. Najważniejszym wymogiem bezpieczeństwa jest całkowite odłączenie zasilania elektrycznego w głównej skrzynce bezpieczników przed rozpoczęciem jakichkolwiek prac.
Zawartość zestawu
Upewnij się, że posiadasz wszystkie elementy przed rozpoczęciem montażu:
- Lampa (A)
- Klosz (B)
- Śruby (C)
- Nakrętki montażowe (AA)
- Pręty gwintowane (BB)
- Wspornik montażowy (CC)
- Nakrętka kołpakowa (DD)
Instrukcja montażu

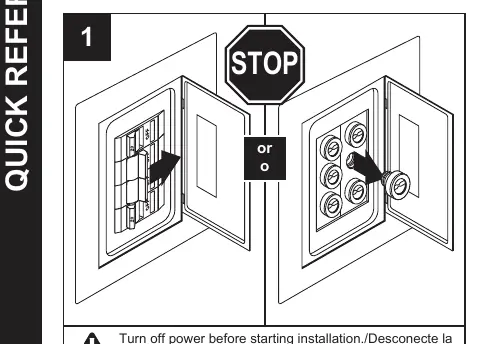

- Przygotowanie: Wyłącz zasilanie w głównej skrzynce bezpieczników.

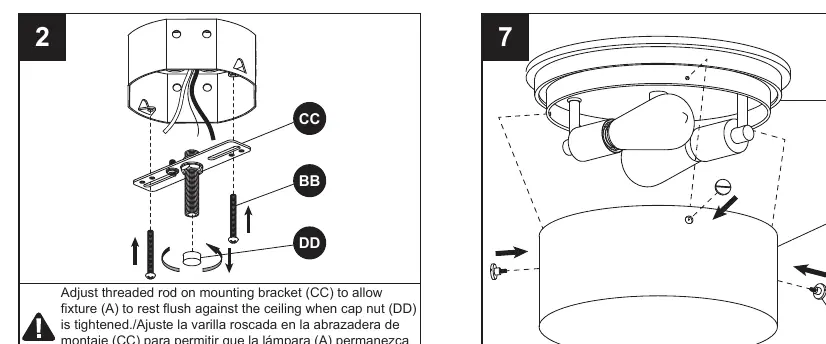

- Montaż wspornika: Zamontuj wspornik montażowy (CC) do puszki sufitowej. Wyreguluj pręty gwintowane (BB) tak, aby lampa (A) przylegała płasko do sufitu po dokręceniu nakrętek (DD).

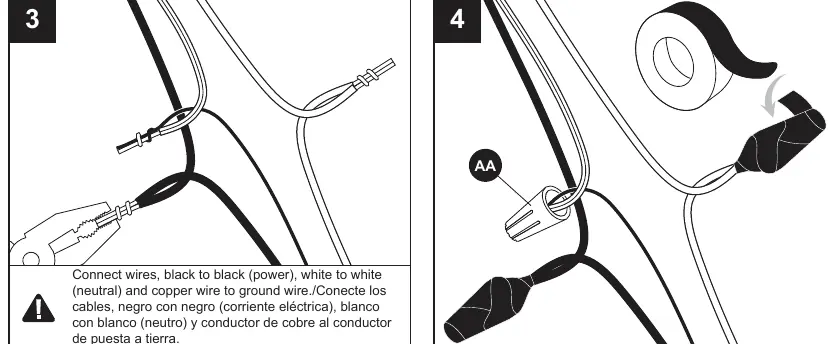

- Podłączenie przewodów: Połącz przewody zgodnie z kolorami: czarny z czarnym (zasilanie), biały z białym (neutralny) oraz miedziany z przewodem uziemiającym. Użyj nakrętek (AA) do zabezpieczenia połączeń.
- Mocowanie lampy: Umieść lampę (A) na wsporniku montażowym (CC) i zabezpiecz ją nakrętkami kołpakowymi (DD).
- Instalacja żarówek: Wkręć żarówki (brak w zestawie). Używaj żarówek żarowych o standardowej podstawie o mocy maksymalnej 60W lub odpowiedników CFL/LED.
- Montaż klosza: Zamocuj klosz (B) do lampy za pomocą śrub (C).
- Testowanie: Włącz zasilanie i sprawdź, czy lampa działa poprawnie.
Rozwiązywanie problemów
Jeśli napotkasz problemy z działaniem lampy, sprawdź poniższe punkty:
- Lampa nie świeci: Sprawdź, czy żarówka nie jest przepalona, czy zasilanie jest włączone, czy połączenia przewodów są poprawne oraz czy przełącznik ścienny jest sprawny.
- Wybijanie bezpieczników: Może to oznaczać zwarcie przewodów lub nieprawidłowe uziemienie. Sprawdź dokładnie wszystkie połączenia elektryczne.
Konserwacja i gwarancja
Przed czyszczeniem lampy zawsze wyłącz zasilanie. Używaj miękkiej, wilgotnej szmatki lub środka do czyszczenia szyb. Nie stosuj środków ściernych. Producent udziela rocznej gwarancji na wady materiałowe i wykonawcze od daty zakupu.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci
Sprawdź żarówkę, upewnij się, że zasilanie jest włączone, sprawdź połączenia przewodów oraz przetestuj przełącznik ścienny.
Wybijanie bezpieczników przy włączaniu
Sprawdź, czy nie ma zwarcia w przewodach lub czy przewód zasilający nie jest uziemiony.
Przed użyciem
- Wyłącz zasilanie w głównej skrzynce bezpieczników.
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj niezbędne narzędzia (śrubokręt, drabina, okulary ochronne).
- Upewnij się, że posiadasz żarówki (brak w zestawie).
- W razie wątpliwości co do instalacji elektrycznej skonsultuj się z wykwalifikowanym elektrykiem.
Parametry w praktyce
- Czas montażu
- Szacowany czas to około 25 minut.
- Wymagania przewodów
- Przewody zasilające muszą być przystosowane do temperatury minimum 90°C.
Ilustracje i schematy
- Schemat podłączenia: czarny przewód do czarnego (faza), biały do białego (neutralny), miedziany do uziemienia.
- Regulacja prętów gwintowanych na wsporniku (CC) jest kluczowa dla poprawnego przylegania lampy do sufitu.
Zgodność modelu
- Kompatybilna z żarówkami żarowymi o standardowej podstawie (max 60W) lub odpowiednikami CFL/LED.
