Instrukcja obsługi lampy sufitowej z czujnikiem ruchu Allen + Roth 11-IN

Najważniejsze informacje z instrukcji

Lampa sufitowa Allen + Roth 11-IN jest wyposażona w czujnik ruchu o zasięgu do 9,1 m i kącie wykrywania 360 stopni. Urządzenie wymaga zasilania 120 V AC i nie powinno być podłączane do ściemniaczy ani zewnętrznych timerów. Przed montażem upewnij się, że zasilanie jest wyłączone na bezpieczniku.

Opis urządzenia i specyfikacja

Lampa posiada wbudowany czujnik ruchu z regulacją czułości (SENS) oraz czasu świecenia (ON-TIME). Maksymalne obciążenie wynosi 100 W (25 W na oprawkę). Dostępne tryby pracy to: TEST, AUTO, ACCENT oraz MANUAL.

Instalacja

1. Wyłącz zasilanie w skrzynce bezpieczników.

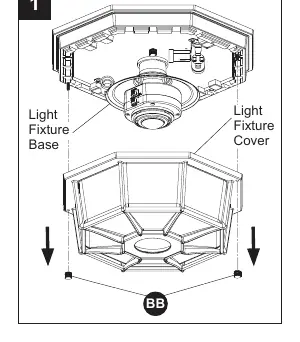

2. Zdejmij osłonę lampy, odkręcając dwie nakrętki dekoracyjne (BB).
3. Odkręć nakrętki dekoracyjne, aby zwolnić płytę montażową (EE).
4. Przymocuj płytę montażową (EE) do puszki przyłączeniowej za pomocą śrub (AA).
5. Podłącz przewody zgodnie ze schematem: biały do białego, czarny do czarnego, a przewód uziemiający do śruby GND na płycie montażowej.
6. Zabezpiecz połączenia za pomocą złączy przewodów (CC).
7. Zamontuj lampę na płycie montażowej, dokręcając nakrętki dekoracyjne (BB).
8. Zainstaluj cztery żarówki z gwintem candelabra (maks. 25 W każda).
9. Załóż z powrotem osłonę lampy.

Okablowanie opcjonalne

Instrukcja przewiduje trzy schematy okablowania:

• Standardowe: Sterowanie jedną lampą.
• Główna/Sterowana: Sterowanie dodatkową lampą z czujnika głównego.
• Główna/Główna: Połączenie dwóch lamp z czujnikami, gdzie ruch przy jednej włącza obie.

Obsługa i ustawienia

Tryb TEST: Pozwala na testowanie czujnika w dzień i w nocy. Ustaw ON-TIME na TEST, a czułość na minimum. Lampa świeci przez 5 sekund po wykryciu ruchu.

Regulacja czujnika: Użyj pokrętła SENS, aby zwiększyć (+) lub zmniejszyć (-) zasięg wykrywania. Jeśli czujnik włącza się niepotrzebnie, zainstaluj dołączoną osłonę soczewki (lens shield), aby zablokować niechciane obszary.

Rozwiązywanie problemów

• Światło nie włącza się: Sprawdź przełącznik, żarówkę, bezpiecznik lub ustawienia czujnika.
• Światło włącza się w dzień: Sprawdź, czy urządzenie nie jest w trybie TEST.
• Światło włącza się bez powodu: Zmniejsz czułość (SENS), sprawdź, czy w pobliżu nie ma źródeł ciepła (zwierzęta, ruch uliczny).
• Światło świeci ciągle: Sprawdź, czy nie jest w trybie Manual lub Auto Bright, zmniejsz czułość.

Konserwacja

Czyść lampę wyłącznie czystą wodą i miękką, wilgotną szmatką. Nie używaj farb, rozpuszczalników ani myjek ciśnieniowych, ponieważ mogą uszkodzić wykończenie.
