Instrukcja obsługi reflektora zewnętrznego Lightpro Nova 5 116S
Szybki przewodnik po instrukcji obsługi reflektora zewnętrznego Lightpro Nova 5 116S. Dowiedz się, jak bezpiecznie zainstalować oświetlenie, wymienić źródło światła oraz rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Reflektor Lightpro Nova 5 116S to urządzenie oświetleniowe przeznaczone do użytku zewnętrznego, zasilane bezpiecznym napięciem 12V. Przed przystąpieniem do instalacji należy upewnić się, że miejsce montażu znajduje się w bezpiecznej odległości od materiałów łatwopalnych. Urządzenie posiada klasę szczelności IP44/IP67, co zapewnia odporność na warunki atmosferyczne.
Instalacja i montaż
- Umieść reflektory w wybranym miejscu i rozmieść kable tak, aby można było je wygodnie podłączyć do transformatora.
- Jeśli produkt posiada otwór odpływowy, musi on być skierowany w dół, aby umożliwić odprowadzanie wody.
- Użyj dołączonych, odpornych na korozję materiałów montażowych, jeśli chcesz przykręcić lampy do podłoża.
- Podłącz wtyczki lamp do głównego kabla zasilającego za pomocą złącza (szczegóły na stronie 5 instrukcji).
- Podłącz wtyczkę transformatora do gniazdka elektrycznego 230V 50Hz.
Wymiana źródła światła
Jeśli konieczna jest wymiana żarówki, postępuj zgodnie z poniższą procedurą:
- Wyłącz zasilanie elektryczne.
- Odczekaj co najmniej 5 minut, aż źródło światła ostygnie.
- Odkręć obudowę, wyjmij stare źródło światła i wymień je na identyczny model o tych samych parametrach (MR16 12V GU5.3).
- Upewnij się, że wszystkie elementy są suche i czyste przed ponownym montażem.
- Włącz zasilanie.
Rozwiązywanie problemów
Jeśli lampy nie świecą, wykonaj następujące kroki:
- Wyłącz zasilanie.
- Sprawdź, czy wszystkie wtyczki są prawidłowo podłączone.
- Sprawdź stan źródła światła i wymień je w razie potrzeby.
- Sprawdź transformator oraz bezpiecznik (jeśli dotyczy).
- Upewnij się, że kable nie są uszkodzone.
- Włącz zasilanie ponownie.
Gwarancja i utylizacja
Produkt objęty jest 5-letnią gwarancją od daty zakupu, obejmującą wady materiałowe i produkcyjne. Gwarancja wymaga przedstawienia dowodu zakupu. Zużytego sprzętu elektrycznego nie należy wyrzucać do odpadów domowych; należy go przekazać do odpowiedniego punktu recyklingu lub punktu zbiórki odpadów komunalnych.
Informacje o producencie
Lightpro
Praktyczna pomoc
Typowe problemy
Lampy nie świecą
Sprawdź zasilanie, poprawność podłączenia wszystkich wtyczek, stan żarówek oraz bezpiecznik transformatora.
Uszkodzone szkło ochronne
Wymień szkło przed ponownym uruchomieniem urządzenia, aby zachować szczelność i bezpieczeństwo.
Przed użyciem
- Upewnij się, że miejsce montażu jest z dala od materiałów łatwopalnych.
- Sprawdź, czy transformator jest podłączony do zasilania 230V.
- Upewnij się, że używasz odpowiedniego typu źródła światła (MR16 12V GU5.3).
- Sprawdź, czy otwór odpływowy (jeśli występuje) jest skierowany w dół.
Ilustracje i schematy
- Strona 3: Schemat montażu lampy w podłożu.

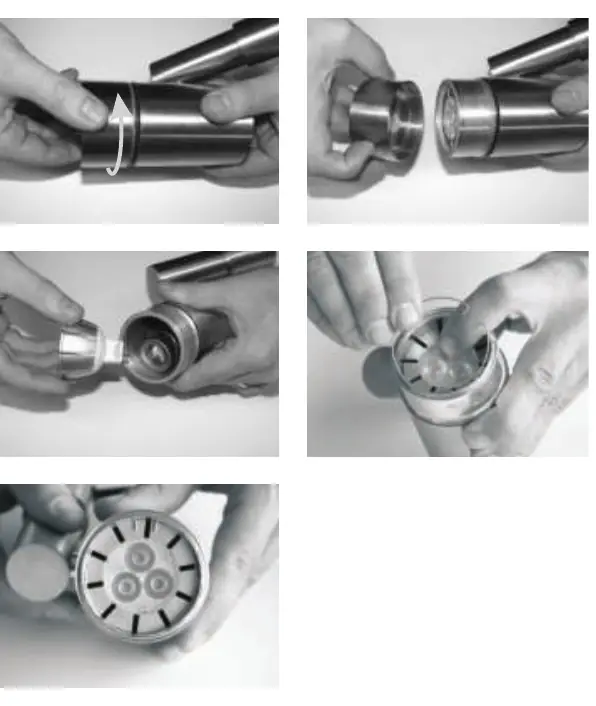

- Strona 4: Instrukcja wymiany źródła światła (odkręcanie obudowy).

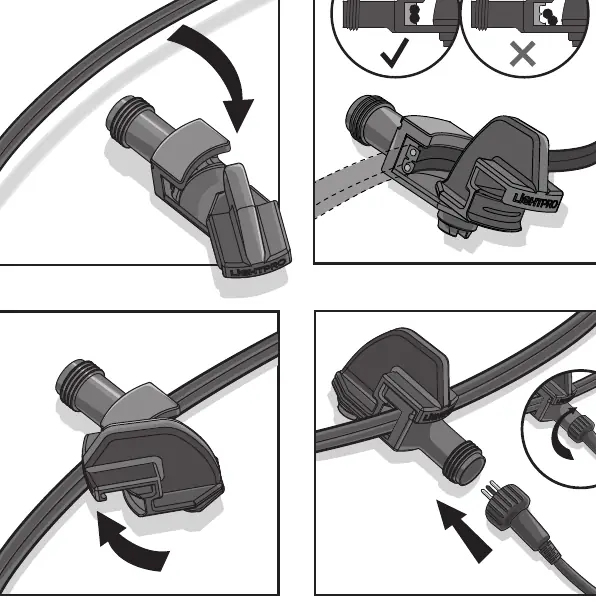

- Strona 5: Sposób podłączenia lampy do głównego kabla zasilającego za pomocą złącza.
Zgodność modelu
- Produkt wymaga zasilania 12V (system niskonapięciowy).
- Nie przekraczaj maksymalnej mocy żarówki wskazanej na oprawie.
