Instrukcja obsługi naświetlacza LED Sunco Lighting 120-277V
Szybki przewodnik instalacji i obsługi naświetlacza LED Sunco Lighting 120-277V. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody zasilające, skonfigurować ściemnianie 0-10V oraz ustawić moc i temperaturę barwową za...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi naświetlacza LED Sunco Lighting 120-277V. Produkt jest przeznaczony wyłącznie do montażu na ścianie w miejscach wilgotnych. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (NEC). Oprawa jest przystosowana do pracy w temperaturach od -40°C do 40°C.
Montaż i instalacja
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie. Oprawa powinna być montowana w pozycji poziomej, co najmniej 18 cali (ok. 45 cm) poniżej zadaszenia.
- Otwórz oprawę, odkręcając dwie śruby po prawej stronie obudowy. W razie potrzeby odłącz przewody przy złączu Wago i zdejmij klosz z zawiasów.
- Wybij otwory w tylnej obudowie w celu zamocowania do ściany i puszki przyłączeniowej (J-box).
- Nałóż uszczelniacz silikonowy na otwory montażowe, aby zapobiec przedostawaniu się wody.
- Przykręć oprawę do ściany za pomocą co najmniej dwóch śrub.
- Zabezpiecz oprawę do puszki przyłączeniowej.
- Wykonaj połączenia elektryczne.
- Zamontuj ponownie klosz, podłącz przewody (czerwony do czerwonego, czarny do czarnego) i dokręć śruby.
Podłączenie elektryczne
Sterownik obsługuje uniwersalne napięcie 120-277V, 50/60Hz.
- Czarny przewód: Linia zasilająca (L)
- Biały przewód: Linia neutralna (N)
- Zielony przewód: Uziemienie (G)
Ściemnianie 0-10V
Jeśli oprawa posiada funkcję ściemniania 0-10V, należy podłączyć przewody sterujące:
- Fioletowy przewód: (V+) DIM
- Szary lub różowy przewód: (V-) DIM
- Żółty przewód: Jeśli występuje, należy go zaizolować i nie podłączać.
W przypadku opraw z dwoma sterownikami, przewody DIM należy połączyć równolegle z zachowaniem polaryzacji.

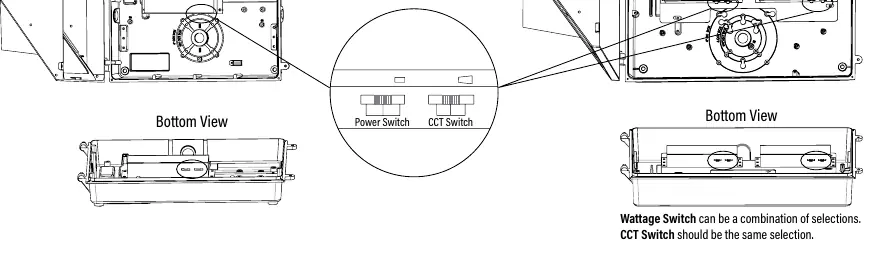

Regulacja mocy i temperatury barwowej (Spec-Select)
Wybrane modele posiadają przełączniki na spodzie sterownika umożliwiające regulację:
- Temperatura barwowa (CCT): 3000K, 4000K, 5000K.
- Moc (Wattage): Trzy poziomy mocy.
W oprawach z dwoma sterownikami można mieszać ustawienia mocy, ale ustawienia temperatury barwowej (CCT) muszą być identyczne dla obu sterowników.
Konserwacja i czyszczenie
- Przed czyszczeniem upewnij się, że oprawa jest chłodna i odłączona od zasilania.
- Czyść szklany klosz za pomocą nieściernych środków do czyszczenia szkła.
- Nie otwieraj oprawy w celu czyszczenia diod LED i nie dotykaj ich.
Praktyczna pomoc
Typowe problemy
Migotanie światła
Upewnij się, że nieużywane przewody ściemniania 0-10V są oddzielnie zaizolowane. Pozostawienie ich niezaizolowanych może powodować awarię.
Niewłaściwe działanie ściemniania
W przypadku dwóch sterowników upewnij się, że przewody DIM są połączone równolegle z zachowaniem tej samej polaryzacji (V+ z V+, V- z V-).
Przed użyciem
- Odłącz zasilanie przed instalacją lub serwisowaniem.
- Upewnij się, że miejsce montażu znajduje się min. 18 cali poniżej zadaszenia.
- Przygotuj uszczelniacz silikonowy do zabezpieczenia otworów montażowych.
- Sprawdź, czy posiadasz odpowiednie śruby do montażu ściennego.
- Zweryfikuj, czy napięcie zasilania mieści się w zakresie 120-277V.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością wymagający zewnętrznego ściemniacza.
Ilustracje i schematy
- Schemat połączeń (Fig 2) przedstawia standardowe podłączenie zasilania: czarny (L), biały (N), zielony (G).
- Schemat ściemniania (Fig 3) pokazuje podłączenie przewodów sterujących: fioletowy (V+) i szary/różowy (V-).
Zgodność modelu
- Tylko do montażu ściennego.
- Przeznaczony do pracy w temperaturach od -40°C do 40°C.
- Nadaje się do miejsc wilgotnych.
