Instrukcja obsługi oprawy LED Linear High Bay Sunco Lighting 1.7FT
Dowiedz się, jak bezpiecznie zainstalować i skonfigurować oprawę LED Linear High Bay Sunco Lighting 1.7FT. Przewodnik zawiera instrukcje montażu na łańcuchach, schemat podłączenia elektrycznego oraz informacje o ustawieniach mocy i...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji lub konserwacji oprawy LED Linear High Bay należy dokładnie zapoznać się z instrukcją. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Oprawa jest przeznaczona do montażu w odpowiednio zainstalowanej i uziemionej puszce przyłączeniowej.
- Bezpieczeństwo: Przed instalacją lub serwisowaniem należy odłączyć zasilanie. Należy stosować środki ochrony osobistej (rękawice, okulary ochronne).
- Ostrzeżenia: Nie dotykać oprawy, gdy jest gorąca. Nie zakrywać oprawy materiałami izolacyjnymi. Unikać bezpośredniego kontaktu z diodami LED.
- Ograniczenia: Nie podłączać bezpośrednio do ściemniaczy, czujników obecności ani urządzeń sterujących, chyba że specyfikacja produktu na to pozwala.
Instrukcja montażu
Oprawa jest przystosowana do montażu na łańcuchach (Chain Mounting). Należy postępować zgodnie z poniższymi krokami:

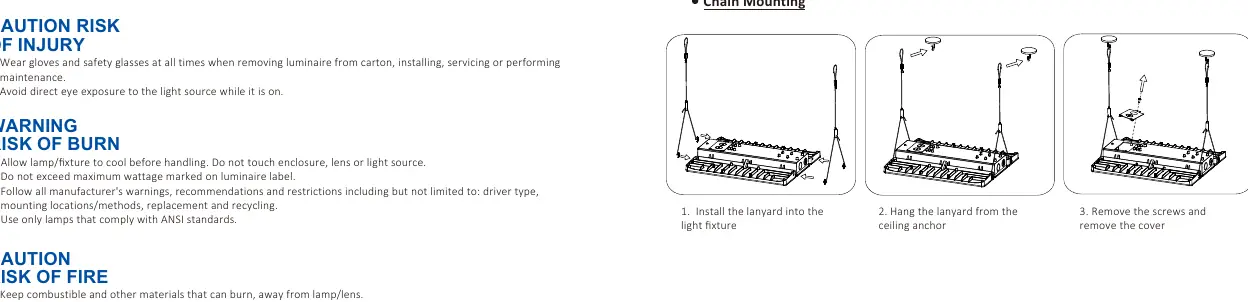

- Zainstaluj smycz (lanyard) w oprawie oświetleniowej.
- Zawieś smycz na kotwie sufitowej.
- Odkręć śruby i zdejmij pokrywę.

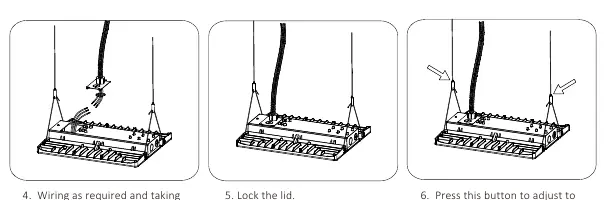

- Wykonaj okablowanie zgodnie z wymogami i zachowaj środki ostrożności.
- Zablokuj pokrywę.
- Naciśnij przycisk, aby dostosować wymaganą długość i zakończyć instalację.
Podłączenie elektryczne
Oprawa wymaga zasilania 120-277Vac 50/60Hz. Schemat połączeń obejmuje:
- Przewody zasilające: Live (faza), Neutral (neutralny), Ground (uziemienie).
- Przewody ściemniacza: Dim(+) w kolorze fioletowym oraz Dim(-) w kolorze różowym.
Wszystkie połączenia elektryczne muszą być zabezpieczone złączami przewodów z atestem UL.
Ustawienia mocy i barwy światła
Urządzenie posiada funkcję wyboru mocy (Wattage Selectable) oraz temperatury barwowej (CCT Selectable):
- Moc: Możliwość wyboru między 240W, 270W a 310W.
- Temperatura barwowa (CCT): Możliwość wyboru między 4000K a 5000K.
Rozwiązywanie problemów
W przypadku problemów z działaniem oprawy należy sprawdzić:
- Czy napięcie linii zasilającej jest prawidłowe (zgodne z etykietą).
- Czy oprawa jest prawidłowo uziemiona.
Praktyczna pomoc
Typowe problemy
Oprawa nie świeci lub działa nieprawidłowo
Sprawdź, czy napięcie zasilania jest zgodne z etykietą na oprawie oraz czy urządzenie jest prawidłowo uziemione.
Przed użyciem
- Sprawdź oprawę pod kątem uszkodzeń transportowych przed montażem.
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
- Przygotuj odpowiednie narzędzia i sprzęt ochronny (rękawice, okulary).
- Zweryfikuj, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy.
- Upewnij się, że miejsce montażu pozwala na odpowiednią wentylację oprawy.
Parametry w praktyce
- Wattage Selectable
- Możliwość wyboru mocy wyjściowej oprawy: 240W, 270W lub 310W.
- CCT Selectable
- Możliwość wyboru temperatury barwowej światła: 4000K (neutralna biel) lub 5000K (chłodna biel).
- Napięcie wejściowe
- Obsługiwany zakres napięcia: 120-277Vac przy częstotliwości 50/60Hz.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie przewodów zasilających (Live, Neutral, Ground) oraz przewodów sterujących ściemnianiem (Dim+ Purple, Dim- Pink).
- Rysunki montażowe ilustrują proces zawieszania oprawy na łańcuchach oraz dostęp do panelu sterowania.
Zgodność modelu
- Nie podłączać bezpośrednio do ściemniaczy, czujników obecności ani urządzeń sterujących, chyba że specyfikacja produktu na to pozwala.
- Oprawa musi być zasilana bezpośrednio z obwodu przełączanego.
