Instrukcja montażu oprawy typu downlight Sunco Lighting 11W-27K-1PK 4"

Szybki przewodnik instalacji oprawy typu downlight Sunco Lighting 11W-27K-1PK 4". Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć złącza TP24 lub E26 oraz sprawdź parametry techniczne urządzenia.

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu oprawy typu downlight o średnicy 4 cali. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. Upewnij się, że otwór montażowy w suficie ma odpowiednią średnicę (4 cale) oraz zidentyfikuj typ dostępnego złącza (TP24 lub E26) przed rozpoczęciem instalacji.

Elementy zestawu

W skład zestawu wchodzą:

Oprawa typu downlight
Złącze TP24
Złącze E26

Instrukcja instalacji

Wyłącz zasilanie: Wyłącz bezpiecznik dostarczający prąd do przełącznika światła w miejscu montażu.
Przygotowanie: Zlokalizuj obudowę. Jeśli usuwasz poprzednią oprawę, pozwól jej ostygnąć przed demontażem. Upewnij się, że otwór montażowy ma średnicę 4 cali.
Wybór złącza: Określ typ dostępnego złącza (TP24 lub E26).
Podłączenie: Wkręć odpowiedni adapter, aby wykonać połączenie w obudowie. Upewnij się, że przewody są dobrze zamocowane w złączach.
Montaż: Wsuń wszystkie przewody do puszki, wyrównaj pierścień wykończeniowy z otworem i wciśnij oprawę do puszki, aż będzie stabilna. Zaciski kompresyjne utrzymają ją na miejscu.
Test: Włącz bezpiecznik i przetestuj działanie światła.

Dane techniczne

Napięcie: 120V
Moc: 11W
Klasa szczelności: Damp (do pomieszczeń o podwyższonej wilgotności)
Materiał obudowy: Poliwęglan
Waga: 0.33 lbs
Gwarancja: 7 lat

Ostrzeżenia dotyczące bezpieczeństwa

Wszystkie połączenia elektryczne muszą być zgodne z lokalnymi przepisami oraz normami National Electric Code (N.E.C.). W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem. Ryzyko pożaru lub porażenia prądem: nie zmieniaj, nie przenoś ani nie usuwaj okablowania podczas instalacji. Nie wykonuj ani nie modyfikuj otworów w obudowie przewodów lub komponentów elektrycznych.

Praktyczna pomoc

Typowe problemy

Przewody wypadają ze złączy

Przed włożeniem oprawy do puszki upewnij się, że przewody są solidnie zamocowane w złączach.

Oprawa nie mieści się w otworze

Upewnij się, że otwór montażowy ma dokładnie 4 cale średnicy.

Poprzednia oprawa jest gorąca

Po wyłączeniu zasilania odczekaj chwilę, aż stara oprawa ostygnie przed jej demontażem.

Przed użyciem

Wyłącz zasilanie na bezpieczniku
Sprawdź, czy otwór montażowy ma 4 cale
Zidentyfikuj typ złącza (TP24 lub E26)
Upewnij się, że posiadasz odpowiednie narzędzia
Sprawdź, czy miejsce montażu jest zgodne z klasą szczelności (Damp)

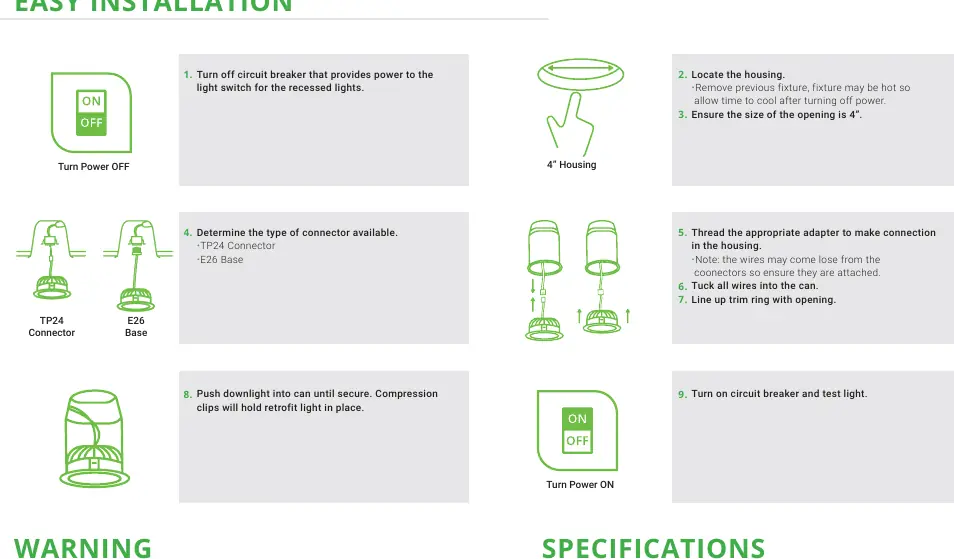

Ilustracje i schematy

Schemat pokazuje dwa rodzaje złączy: TP24 oraz E26, które należy dopasować do istniejącej instalacji.
Ilustracja wskazuje na użycie zacisków kompresyjnych, które utrzymują oprawę w puszce.

Zgodność modelu

Wymaga otworu montażowego o średnicy 4 cali.
Kompatybilna ze złączami typu TP24 oraz E26.
