Instrukcja obsługi lampy solarnej Hyundai LD-SFL-10W Twinspad-PIR

Szybki przewodnik po instrukcji obsługi lampy solarnej Hyundai 10W (LD-SFL-10W Twinspad-PIR). Dowiedz się, jak zamontować urządzenie, korzystać z trybów pracy czujnika ruchu oraz funkcji powerbanku.

Spis treści

Najważniejsze informacje z instrukcji

Lampa solarna Hyundai 10W (LD-SFL-10W Twinspad-PIR) to wszechstronne oświetlenie zewnętrzne i wewnętrzne. Urządzenie posiada wbudowany czujnik ruchu PIR, możliwość ładowania solarnego lub przez USB oraz funkcję powerbanku. Lampa jest odporna na warunki atmosferyczne (IP65). Przed montażem upewnij się, że wybrano odpowiednią metodę instalacji w zależności od miejsca montażu.

Instalacja

Instrukcja przewiduje trzy metody montażu:

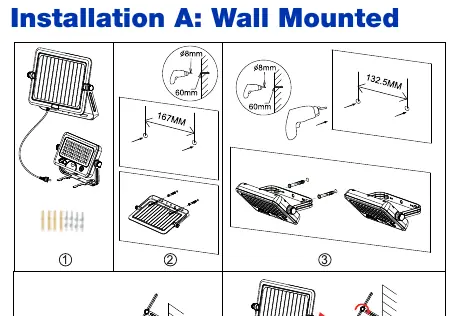

Schemat montażu ściennego (Installation A)

Instalacja A (Montaż ścienny): Wymaga wywiercenia otworów o średnicy 8mm i głębokości 60mm. Rozstaw otworów dla panelu solarnego wynosi 167mm, a dla lampy 132.5mm. Po zamocowaniu należy podłączyć przewód panelu do lampy, zabezpieczając złącze silikonową uszczelką.
Instalacja B (Powierzchnia płaska): Wystarczy odsunąć wspornik i postawić lampę na płaskiej powierzchni.
Instalacja C (Zawieszenie): Wymaga wywiercenia otworów w odstępie 88.5mm. Należy zamontować kołki rozporowe i śruby, pozostawiając niewielki luz, aby zawiesić wspornik lampy. Zalecana wysokość montażu to poniżej 2 metrów.

Tryby pracy

Lampa oferuje dwa główne tryby pracy:

Tryb A (Stałe światło): Działa, gdy lampa nie jest podłączona do panelu solarnego. Czujnik PIR i fotokomórka są wyłączone. Tryby: A1 (30% jasności), A2 (100% jasności), A3 (wyłączenie).
Tryb B (Tryb czujnika): Działa, gdy lampa jest podłączona do panelu solarnego. Lampa włącza się automatycznie w nocy. Tryby: B1 (100% jasności po wykryciu ruchu, 5% po 20s bez ruchu), B2 (100% jasności przez 5h, potem przejście w tryb B1), B3 (wyłączenie).

Funkcja Powerbank

Urządzenie może służyć jako powerbank. Posiada wyjście USB (5.0V/1.0A) oraz wejście DC-Micro (5.0V/1.0A). Wskaźnik poziomu naładowania baterii pokazuje stan: 25%, 50%, 75%, 100%.

Dane techniczne

Moc: 10W
Strumień świetlny: 1100Lm
Bateria: 7200mAh/3.7V 18650 (wymienna)
Klasa szczelności: IP65
Temperatura pracy: -20°C do 50°C
Temperatura barwowa: 3000K/4000K/6000K

Praktyczna pomoc

Typowe problemy

Lampa nie reaguje na ruch

Upewnij się, że lampa jest w trybie B (Sensor Mode) i jest podłączona do panelu solarnego.

Bateria szybko się rozładowuje

Sprawdź, czy panel solarny jest ustawiony w miejscu o dobrym nasłonecznieniu lub naładuj urządzenie przez port USB.

Przed użyciem

Sprawdź zawartość zestawu i przygotuj narzędzia (wiertarka, śrubokręt).
Naładuj urządzenie przed pierwszym użyciem.
Wybierz miejsce montażu z dostępem do światła słonecznego.
W przypadku montażu ściennego, upewnij się, że wysokość nie przekracza 5 metrów.

Ilustracje i schematy

Instalacja A: Wiercenie otworów w odstępie 167mm dla panelu i 132.5mm dla lampy.
Instalacja C: Wiercenie otworów w odstępie 88.5mm dla zawieszenia.

Zgodność modelu

Zalecana wysokość montażu: poniżej 5 metrów (montaż ścienny) lub poniżej 2 metrów (zawieszenie).
