Instrukcja montażu naświetlacza liniowego Vista 1051KM
Dowiedz się, jak prawidłowo zamontować i podłączyć naświetlacz liniowy Vista 1051KM. Instrukcja zawiera szczegółowe kroki montażu, schemat połączeń elektrycznych oraz wytyczne dotyczące bezpieczeństwa i konserwacji.
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy montażu naświetlacza liniowego Vista 1051KM. Urządzenie musi być instalowane zgodnie z przepisami National Electrical Code (NEC) oraz lokalnymi normami elektrycznymi. Produkt jest przeznaczony wyłącznie do montażu nad poziomem gruntu i posiada certyfikat UL. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone.
Montaż naświetlacza
- Przed rozpoczęciem prac upewnij się, że zasilanie elektryczne jest wyłączone na wyłączniku głównym.
- Wkręć trzpień (Knuckle Stem) w pokrywę puszki przyłączeniowej (Junction Box Lid) i dokręć do oporu.
- Poluzuj śrubę celowniczą (Knuckle Aiming Screw) i obróć trzpień, aby wyrównać go z trzpieniem SS.
- Podłącz przewody zasilające do przewodów naświetlacza w puszce przyłączeniowej przystosowanej do pracy w warunkach wilgotnych. Zachowaj polaryzację: czarny (linia), biały (neutralny), zielony (uziemienie). Użyj zatwierdzonych metod łączenia.
- Zabezpiecz pokrywę puszki przyłączeniowej za pomocą śrub.
- Umieść trzpień naświetlacza nad trzpieniem SS i zablokuj go za pomocą śruby ustalającej (Knuckle Set Screw).
- Ustaw pożądany kąt świecenia i mocno dokręć śrubę celowniczą.
- Włącz zasilanie i sprawdź poprawność działania.
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać brud, kurz, liście, śmieci oraz osady mineralne z wody. Zaleca się prowadzenie regularnego programu konserwacji.
Ostrzeżenia
Naświetlacz podczas pracy może stać się gorący. Należy zachować ostrożność przy wyborze miejsca montażu.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Naświetlacz nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone na wyłączniku głównym oraz czy połączenia przewodów (czarny-linia, biały-neutralny, zielony-uziemienie) są wykonane poprawnie.
Zanieczyszczona soczewka
Regularnie czyść soczewkę z kurzu, liści i osadów mineralnych, aby zapewnić optymalną wydajność świetlną.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone na wyłączniku głównym
- Użyj puszki przyłączeniowej (J-Box) przystosowanej do pracy w warunkach wilgotnych
- Zastosuj złącza przewodów z certyfikatem UL
- Sprawdź zgodność instalacji z przepisami NEC i lokalnymi normami
Ilustracje i schematy

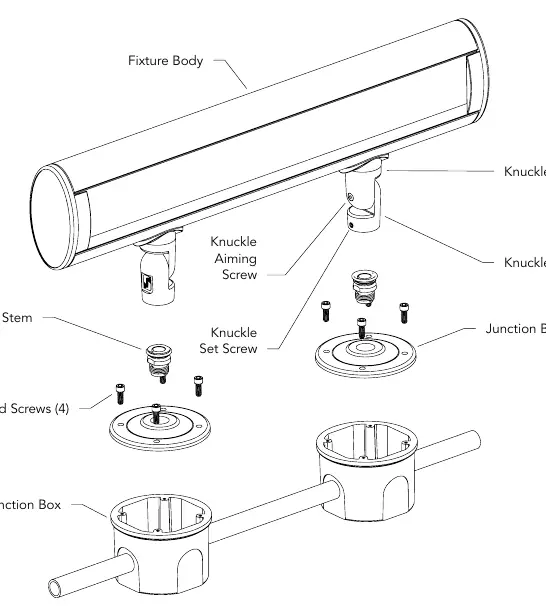

- Schemat przedstawia budowę montażową naświetlacza, w tym połączenie korpusu (Fixture Body) z trzpieniem (Knuckle Stem) oraz sposób montażu do puszki przyłączeniowej (Junction Box) za pomocą pokrywy (Junction Box Lid).
Zgodność modelu
- Produkt przeznaczony wyłącznie do montażu nad poziomem gruntu (above grade installation only).
