Instrukcja montażu naświetlacza liniowego Vista 1051YM
Dowiedz się, jak prawidłowo zamontować i podłączyć naświetlacz liniowy Vista 1051YM. Instrukcja zawiera kroki instalacji, wymagania dotyczące bezpieczeństwa oraz wskazówki dotyczące konserwacji urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji naświetlacza liniowego Vista 1051YM. Instalacja musi być przeprowadzona zgodnie z amerykańskimi normami elektrycznymi (NEC) oraz lokalnymi przepisami. Urządzenie jest przeznaczone wyłącznie do montażu nad poziomem gruntu (above grade installation). Należy pamiętać, że oprawa może stać się gorąca podczas pracy, dlatego należy zachować ostrożność przy jej lokalizacji.
Montaż naświetlacza
- Upewnij się, że zasilanie elektryczne jest wyłączone na wyłączniku głównym przed rozpoczęciem prac.
- Przełóż przewód zasilający oprawy przez uszczelkę przewodu (Cord Seal) oraz tuleję montażową (Yoke Mount Bushing) przez środkowy otwór w jarzmie, a następnie do pokrywy puszki przyłączeniowej. Dokręć tuleję montażową do końca.
- Wprowadź przewody zasilające oprawy do puszki przyłączeniowej przystosowanej do pracy w warunkach wilgotnych (wymagana puszka zewnętrzna).
- Podłącz przewody zasilające do przewodów oprawy, zachowując polaryzację: linia do czarnego, neutralny do białego, uziemienie do zielonego. Użyj atestowanych złączy przewodów.
- Zabezpiecz pokrywę puszki przyłączeniowej za pomocą śrub.
- Dostosuj kąt nachylenia oprawy i mocno dokręć nakrętki sześciokątne pod ozdobnymi nakładkami jarzma.
- Załóż ponownie ozdobne nakładki na jarzmo.
- Dokręć śruby blokujące jarzmo, aby zabezpieczyć ustawienie.
- Włącz zasilanie i sprawdź poprawność działania.
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność urządzenia, soczewka musi być utrzymywana w czystości. Należy regularnie usuwać brud, kurz, liście, śmieci oraz osady mineralne z wody. Zaleca się wdrożenie regularnego programu konserwacji.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Oprawa staje się bardzo gorąca
Jest to normalne zjawisko podczas pracy. Należy zachować ostrożność przy wyborze miejsca montażu, aby uniknąć przypadkowego kontaktu.
Brak działania po instalacji
Sprawdź, czy zasilanie zostało włączone na wyłączniku głównym oraz czy połączenia przewodów (linia-czarny, neutralny-biały, uziemienie-zielony) zostały wykonane poprawnie.
Przed użyciem
- Upewnij się, że zasilanie elektryczne jest wyłączone na wyłączniku głównym.
- Przygotuj puszkę przyłączeniową (J-Box) przystosowaną do pracy w warunkach wilgotnych.
- Użyj atestowanych złączy przewodów zgodnych z normami UL.
- Sprawdź, czy posiadasz wszystkie elementy montażowe wymienione w instrukcji.
Ilustracje i schematy

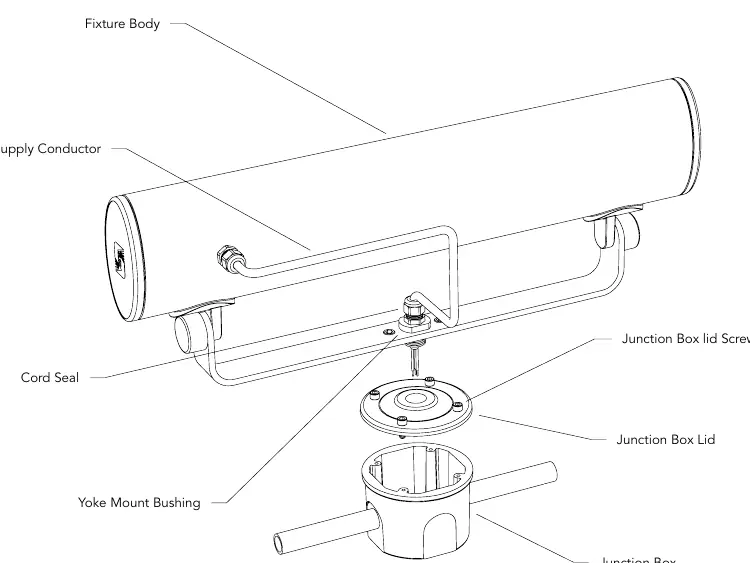

- Rysunek przedstawia sposób montażu oprawy do puszki przyłączeniowej, w tym kolejność elementów: puszka, pokrywa puszki, tuleja montażowa (Yoke Mount Bushing) oraz uszczelka przewodu (Cord Seal).
Zgodność modelu
- Produkt przeznaczony wyłącznie do instalacji nad poziomem gruntu (above grade installation).
