Instrukcja montażu naświetlacza liniowego Vista 1050KM
Dowiedz się, jak prawidłowo zamontować i podłączyć naświetlacz liniowy Vista 1050KM. Instrukcja zawiera kroki instalacji, schemat montażu oraz ważne wskazówki dotyczące bezpieczeństwa i konserwacji.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji naświetlacza liniowego Vista 1050KM. Urządzenie jest przeznaczone wyłącznie do instalacji nadziemnej (above grade) i musi być montowane zgodnie z przepisami National Electrical Code (NEC) oraz lokalnymi normami elektrycznymi. Należy pamiętać, że oprawa może nagrzewać się podczas pracy, dlatego należy zachować ostrożność przy wyborze miejsca montażu.
Montaż naświetlacza
- Upewnij się, że zasilanie elektryczne jest wyłączone na wyłączniku głównym przed rozpoczęciem prac.
- Wkręć trzpień przegubu (Knuckle Stem) w pokrywę puszki przyłączeniowej (Junction Box Lid) i dokręć do oporu.
- Poluzuj śrubę celowniczą (Knuckle Aiming Screw) i obróć trzpień przegubu, aby wyrównać go z trzpieniem ze stali nierdzewnej.
- Zabezpiecz pokrywę puszki przyłączeniowej na puszce za pomocą śrub.
- Umieść trzpień przegubu nad trzpieniem ze stali nierdzewnej i zablokuj go na miejscu za pomocą śruby ustalającej (Knuckle Set Screw).
- Dostosuj kąt nachylenia oprawy i mocno dokręć śruby celownicze.
- Włącz zasilanie i sprawdź poprawność działania urządzenia.
Podłączenie elektryczne
Podczas podłączania przewodów należy korzystać z puszki przyłączeniowej przystosowanej do pracy w wilgotnych warunkach (wet location rated) oraz używać złączy przewodów z certyfikatem UL. Należy zachować następującą polaryzację:
- Przewód fazowy (line): czarny
- Przewód neutralny (neutral): biały
- Przewód uziemiający (ground): zielony
Konserwacja
Aby zapewnić prawidłowe działanie i wydajność naświetlacza, należy regularnie czyścić soczewkę. Powinna być ona wolna od brudu, kurzu, liści, śmieci oraz osadów mineralnych pochodzących z wody. Zaleca się wdrożenie regularnego harmonogramu konserwacji.
Informacje o producencie
Vista Professional Outdoor Lighting
Praktyczna pomoc
Typowe problemy
Naświetlacz nie świeci po instalacji
Sprawdź, czy zasilanie jest włączone na wyłączniku głównym oraz czy połączenia przewodów (czarny-linia, biały-neutralny, zielony-uziemienie) zostały wykonane poprawnie zgodnie z instrukcją.
Oprawa jest gorąca w dotyku
Jest to normalne zjawisko podczas pracy naświetlacza. Należy zachować ostrożność przy lokalizacji urządzenia, aby uniknąć przypadkowego kontaktu.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone na wyłączniku głównym.
- Sprawdź, czy puszka przyłączeniowa (J-Box) jest przystosowana do pracy w wilgotnych warunkach.
- Przygotuj złącza przewodów z certyfikatem UL.
- Zweryfikuj zgodność instalacji z przepisami NEC i lokalnymi normami.
- Upewnij się, że instalacja odbywa się nad poziomem gruntu (above grade).
Ilustracje i schematy

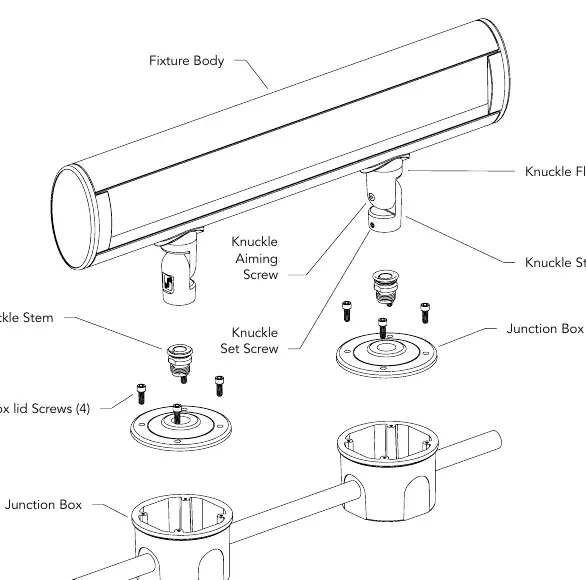

- Rysunek przedstawia budowę złącza przegubowego (knuckle) oraz sposób jego montażu do puszki przyłączeniowej.
- Wskazano elementy takie jak: korpus oprawy, śruba celownicza, śruba ustalająca oraz pokrywa puszki.
Zgodność modelu
- Produkt przeznaczony wyłącznie do instalacji nadziemnej (above grade).
- Wymaga puszki przyłączeniowej (J-Box) przystosowanej do wilgotnych warunków (wet location rated).
