Instrukcja montażu oprawy oświetleniowej Vista 1182SE Architectural Series

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji oprawy oświetleniowej Vista 1182SE Architectural Series. Oprawa przeznaczona jest do montażu wpuszczanego w grunt (ingrade). Instalacja musi być przeprowadzona zgodnie z przepisami National Electrical Code (NEC) oraz lokalnymi normami elektrycznymi.

Bezpieczeństwo i konserwacja

• Wyłącz zasilanie: Przed przystąpieniem do jakichkolwiek prac należy wyłączyć główne zasilanie na wyłączniku automatycznym. Nie instaluj oprawy, gdy system jest pod napięciem.
• Ochrona przed pożarem: Nie instaluj oprawy w ściółce, zrębkach drzewnych ani innych łatwopalnych materiałach. Utrzymuj obszar wokół oprawy wolny od zanieczyszczeń.
• Konserwacja: Aby zapewnić prawidłowe działanie i zapobiec przegrzewaniu, soczewka musi być utrzymywana w czystości. Regularnie usuwaj kurz, liście, śmieci oraz osady mineralne.
• Uziemienie: Oprawa musi być prawidłowo uziemiona.

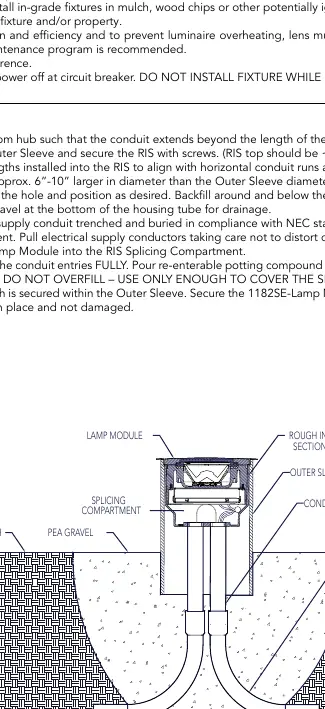

Montaż oprawy Vista 1182SE

1. Zainstaluj przewód w dolnym hubie sekcji montażowej (Rough-In Section) tak, aby wystawał poza długość zewnętrznej tulei (Outer Sleeve).
2. Umieść sekcję montażową (RIS) w zewnętrznej tulei i zabezpiecz ją śrubami. Górna część RIS powinna znajdować się około 5/16 cala poniżej górnej krawędzi zewnętrznej tulei.
3. Podłącz kolanka przewodów do odcinków zainstalowanych w RIS, aby wyrównać je z poziomymi trasami przewodów.
4. Wykop otwór o odpowiedniej głębokości, około 6-10 cali szerszy niż średnica zewnętrznej tulei.
5. Umieść zespół tulei/RIS/przewodów w otworze. Zasyp przestrzeń wokół i pod zewnętrzną tuleją, aby zakotwiczyć zespół.
6. Zapewnij minimum 6 cali żwiru (pea gravel) na dnie rury obudowy w celu zapewnienia drenażu.
7. Podłącz przewód z zespołu do przewodu zasilającego zakopanego w ziemi zgodnie ze standardami NEC.
8. RIS pełni funkcję komory łączeniowej. Przeciągnij przewody zasilające, uważając, aby nie uszkodzić kołnierza RIS.
9. Podłącz przewody zasilające z modułu lampy do komory łączeniowej RIS.
10. Użyj dostarczonej masy uszczelniającej (duct seal), aby całkowicie zatkać wejścia przewodów. Wlej masę zalewową (potting compound) do komory łączeniowej po wykonaniu połączeń, aby zapewnić wodoszczelność. Nie przepełniaj – użyj tylko tyle, ile potrzeba do zakrycia połączeń.
11. Umieść moduł lampy w RIS i zabezpiecz go dwiema śrubami (dostarczonymi w zestawie). Upewnij się, że czerwona uszczelka obwodowa jest na swoim miejscu i nie jest uszkodzona.

Dane techniczne i wymagania instalacyjne

Oprawa jest przystosowana do pracy w warunkach wilgotnych (wet location). Dopuszczalne jest okablowanie przelotowe: maksymalnie 4 przewody o przekroju 12 AWG (plus uziemienie) o odporności termicznej 90°C.
