Niniejsza instrukcja dotyczy montażu akcesoriów dedykowanych dla głośnika RCF NXL 14-A. Dokument zawiera wytyczne dotyczące instalacji uchwytów poziomych, pionowych oraz zestawu do montażu na statywie (Pole Mount Kit). Ze względu na charakter pracy z systemami nagłośnieniowymi, instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowany personel posiadający wiedzę z zakresu technik podwieszania sprzętu.
Uchwyt poziomy (Horizontal Bracket)
Uchwyty poziome (modele HBR60683 i HBR60684) są przeznaczone wyłącznie do modelu NXL 14-A.
Montaż do ściany
- Zabezpiecz uchwyt, przykręcając śruby przez cztery otwory narożne oraz otwór centralny.
- Używaj odpowiednich śrub dostosowanych do powierzchni montażowej.
Montaż głośnika

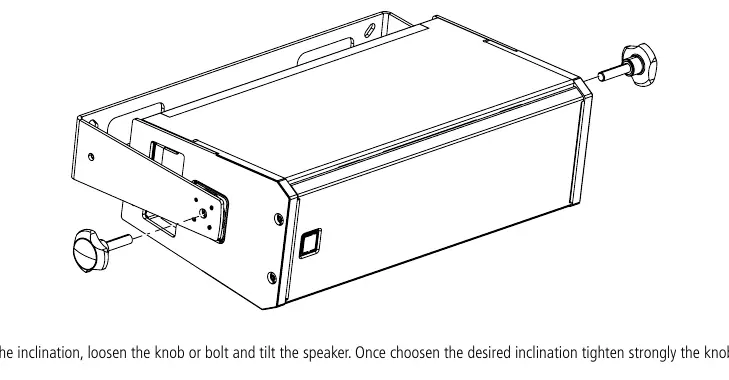

- Umieść uchwyt na głośniku i zabezpiecz go za pomocą dwóch dołączonych pokręteł lub śrub.
- Aby zmienić nachylenie, poluzuj pokrętła, ustaw głośnik pod żądanym kątem, a następnie mocno dokręć elementy blokujące.
Uchwyt pionowy (Vertical Bracket)
Uchwyty pionowe (modele VBR60681 i VBR60682) są przeznaczone wyłącznie do modelu NXL 14-A.
Montaż do ściany
- Podobnie jak w przypadku uchwytu poziomego, zabezpiecz konstrukcję, wykorzystując otwory narożne oraz centralny.
Montaż głośnika

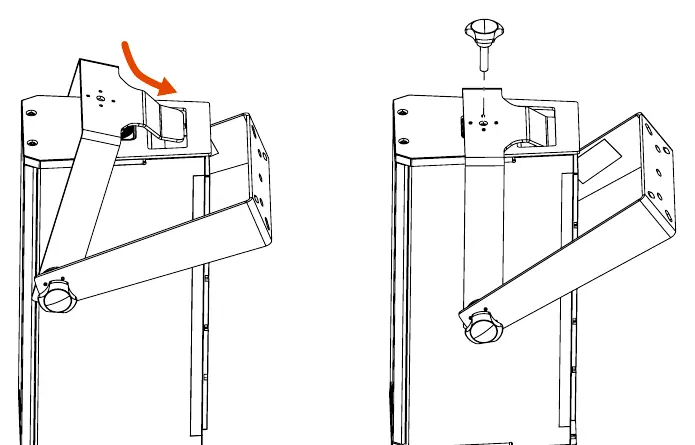

- Wsuń uchwyt do wnętrza uchwytu transportowego głośnika.
- Dopasuj otwór w uchwycie do otworu w górnej części głośnika i zabezpiecz za pomocą dołączonego pokrętła lub śruby.
- Regulacja nachylenia odbywa się poprzez poluzowanie dwóch bocznych pokręteł, ustawienie kąta i ponowne mocne dokręcenie.
Zestaw do montażu na statywie (Pole Mount Kit)
Zestawy PMK60678 i PMK60679 służą do montażu głośnika na statywie lub subwooferze.
- Przykręć zestaw montażowy do górnego lub dolnego otworu w głośniku.
- Po upewnieniu się, że zestaw jest mocno dokręcony, głośnik można umieścić na statywie lub na sztycy subwoofera.
Ostrzeżenia i bezpieczeństwo
- Nigdy nie zawieszaj głośnika za uchwyty transportowe – służą one wyłącznie do przenoszenia urządzenia.
- Do podwieszania używaj wyłącznie dedykowanych akcesoriów.
- Przed instalacją na statywie lub subwooferze upewnij się, że podłoże jest płaskie i stabilne.
- Systemy nagłośnieniowe powinny być poddawane corocznej kontroli technicznej.
- Wszelkie modyfikacje lub naprawy nieopisane w instrukcji są zabronione.
Praktyczna pomoc
Typowe problemy
Niestabilność głośnika na statywie
Upewnij się, że subwoofer lub statyw stoi na płaskim, poziomym podłożu. Sprawdź, czy zestaw montażowy jest mocno dokręcony do głośnika.
Brak możliwości zawieszenia głośnika za uchwyty transportowe
Uchwyty transportowe nie są przeznaczone do podwieszania. Należy użyć dedykowanych uchwytów (poziomych lub pionowych) zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy posiadasz akcesoria dedykowane dla modelu NXL 14-A (HBR, VBR lub PMK).
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Zweryfikuj nośność powierzchni montażowej (ściany, konstrukcji).
- Sprawdź, czy wszystkie śruby i pokrętła są mocno dokręcone przed użyciem systemu.
Parametry w praktyce
- HBR60683 / HBR60684
- Uchwyty poziome dla głośnika NXL 14-A.
- VBR60681 / VBR60682
- Uchwyty pionowe dla głośnika NXL 14-A.
- PMK60678 / PMK60679
- Zestawy do montażu na statywie lub subwooferze.
Ilustracje i schematy
- Schematy montażu ściennego wskazują na konieczność użycia otworu centralnego oraz czterech otworów narożnych dla zapewnienia stabilności.
- Rysunki montażu głośnika pokazują sposób łączenia uchwytów z obudową za pomocą dołączonych pokręteł.
Zgodność modelu
- Akcesoria są zaprojektowane wyłącznie dla modelu RCF NXL 14-A.
