Instrukcja obsługi subwoofera aktywnego RCF SUB 15-AS i SUB 18-AS

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy subwooferów aktywnych RCF SUB 15-AS oraz SUB 18-AS. Przed podłączeniem urządzenia należy sprawdzić napięcie sieciowe na etykiecie (115V lub 230V). Urządzenie powinno być instalowane przez wykwalifikowany personel. Należy unikać wystawiania sprzętu na deszcz, wilgoć oraz źródła ciepła.

Opis urządzenia

Subwoofery serii SUB to aktywne systemy o wysokiej mocy, wyposażone we wzmacniacze klasy D (2200 W Peak) oraz algorytm Bass Motion Control. Obudowy wykonane są ze sklejki brzozowej pokrytej powłoką polimocznikową, co zapewnia trwałość i odporność na zarysowania.

Panel tylny i sterowanie

Panel tylny umożliwia pełną kontrolę nad sygnałem:

• Wejścia: Combo XLR/Jack (Line Level).
• Wyjścia: Link Out (XLR) do łączenia szeregowego oraz Xover Out (XLR) z filtrem górnoprzepustowym 80Hz.
• Regulacja: Pokrętło głośności (Volume), przycisk odwracania polaryzacji (Sub Polarity) oraz wybór częstotliwości filtra dolnoprzepustowego (Sub Low Pass: 80Hz, 100Hz lub 400Hz).
• Wskaźniki: Diody LED sygnalizujące obecność sygnału/przeciążenie (Sig/Clip), zasilanie (Power), odwrócenie polaryzacji (Reverse) oraz wybraną częstotliwość filtra (80Hz/100Hz).

Podłączenia i okablowanie

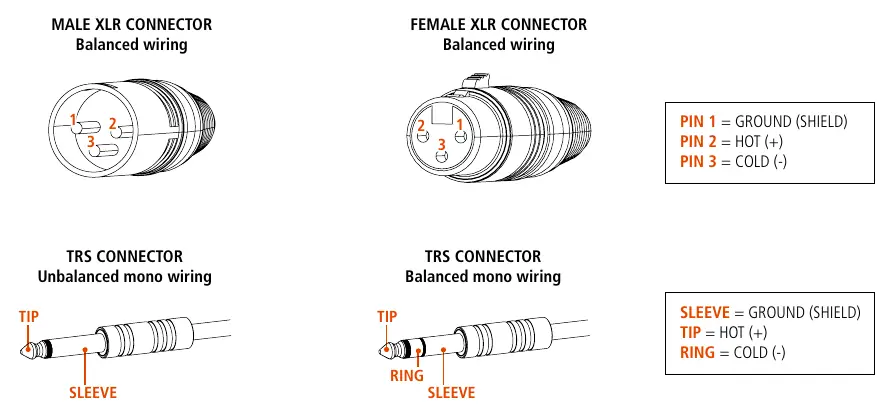

Wszystkie połączenia powinny być wykonywane przy wyłączonym zasilaniu. Używaj wyłącznie ekranowanych kabli sygnałowych. Standardy okablowania dla złączy XLR:

• Pin 1: Masa (Ground/Shield)
• Pin 2: Gorący (Hot +)
• Pin 3: Zimny (Cold -)

W przypadku złączy TRS (Jack) należy stosować odpowiednie okablowanie dla sygnału zbalansowanego lub niezbalansowanego zgodnie ze schematami w instrukcji.

Konserwacja i bezpieczeństwo

• Do czyszczenia obudowy używaj wyłącznie suchej szmatki. Nie stosuj rozpuszczalników ani środków ściernych.
• W przypadku pracy w niskich temperaturach, rozgrzej cewki głośnika sygnałem o niskim poziomie przez około 15 minut przed podaniem pełnej mocy.
• Zawsze wyłączaj zasilanie przed czyszczeniem lub zmianą połączeń.

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie, sprawdź:

• Brak dźwięku: Czy źródło sygnału działa i czy kable nie są uszkodzone.
• Zniekształcenia: Jeśli dioda Clip świeci na czerwono, zmniejsz poziom wyjściowy miksera.
• Przydźwięk/buczenie: Sprawdź uziemienie instalacji elektrycznej oraz jakość kabli sygnałowych.
