Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

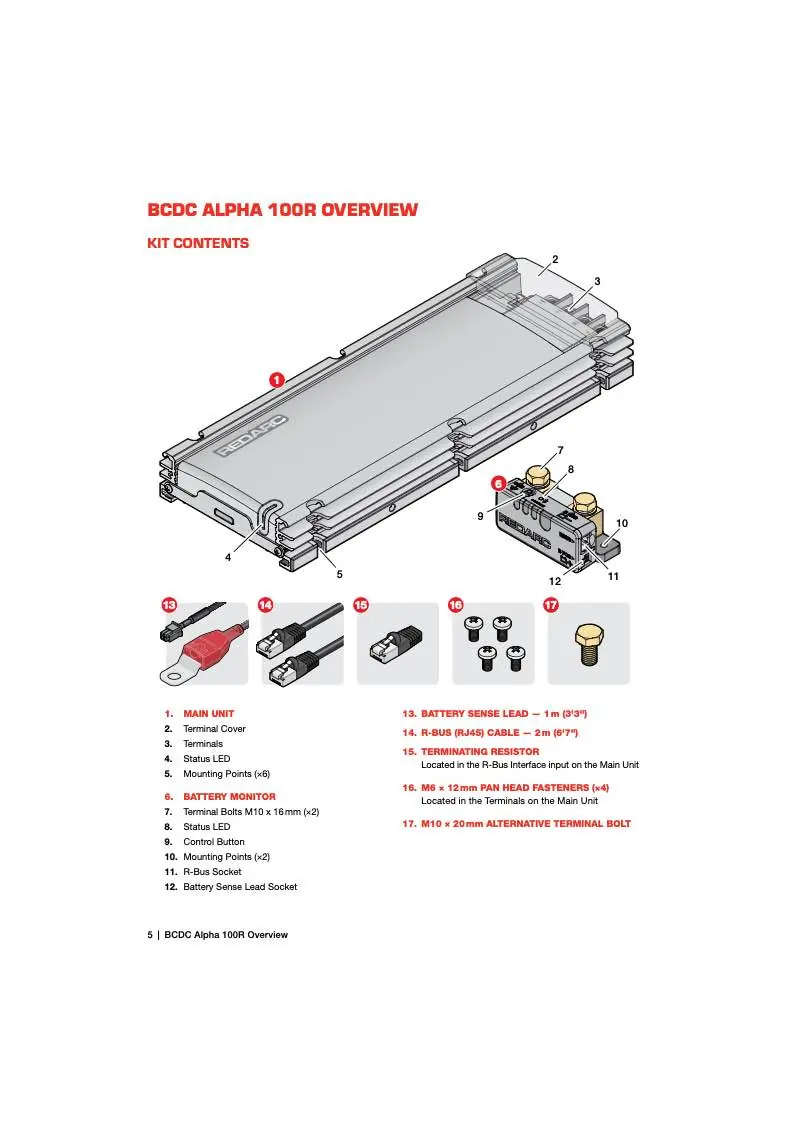

BCDC ALPHA 100R to ładowarka DC-DC 12V 100A z wbudowanym monitorem akumulatora i łącznością Bluetooth. Urządzenie priorytetyzuje ładowanie z paneli słonecznych, a następnie uzupełnia energię z alternatora pojazdu. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznego montażu, doboru przekrojów przewodów oraz konfiguracji systemu za pomocą aplikacji RedVision.
Bezpieczeństwo
- Urządzenie musi być instalowane przez wykwalifikowany personel.
- Nie instalować w komorze silnika; przeznaczone wyłącznie do wnętrz pojazdów.
- Zawsze stosować odpowiednie bezpieczniki na przewodach dodatnich akumulatorów.
- Zapewnić odpowiednią wentylację wokół urządzenia, aby uniknąć przegrzania.
- Podczas prac w pobliżu akumulatorów kwasowo-ołowiowych zachować szczególną ostrożność ze względu na ryzyko wybuchowych gazów.
Montaż i instalacja

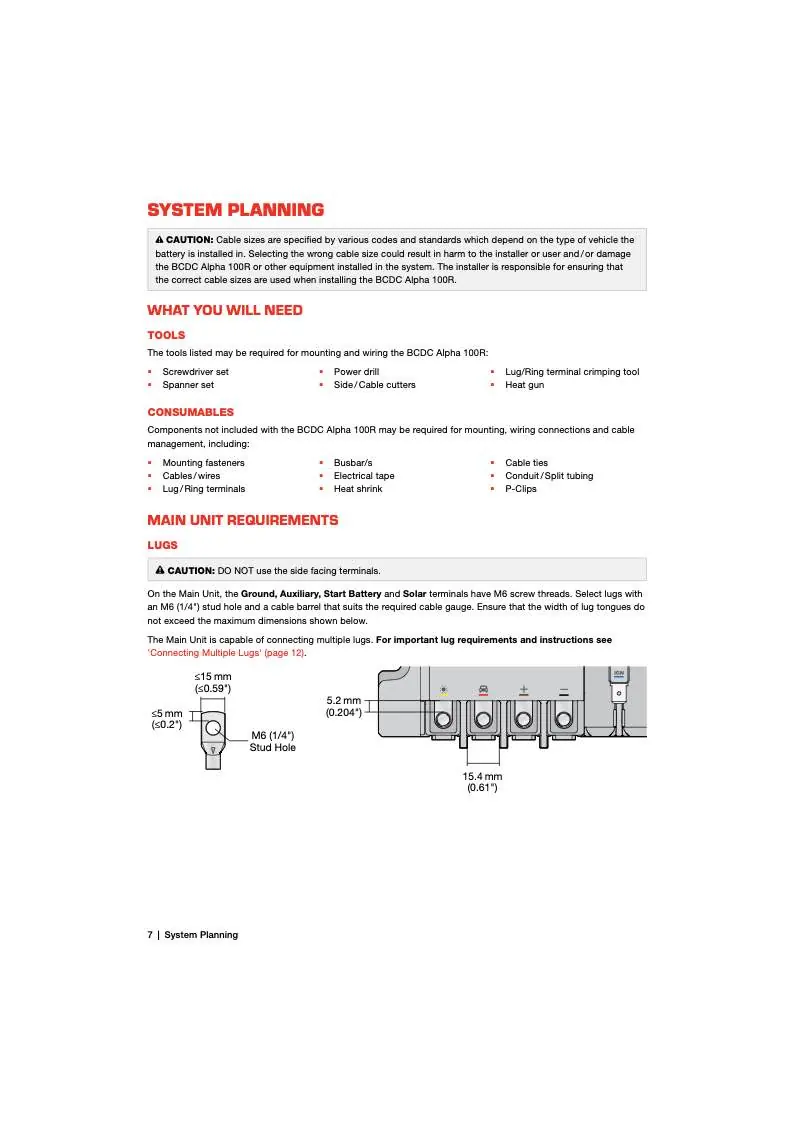

Urządzenie składa się z jednostki głównej i monitora akumulatora. Należy je montować na płaskich powierzchniach, zapewniając swobodny przepływ powietrza. Podczas instalacji należy pozostawić co najmniej 100 mm wolnej przestrzeni wokół urządzenia w zamkniętych pomieszczeniach. Nie usuwać barier ochronnych (swarf barriers) przed zakończeniem wszystkich prac montażowych.
Okablowanie

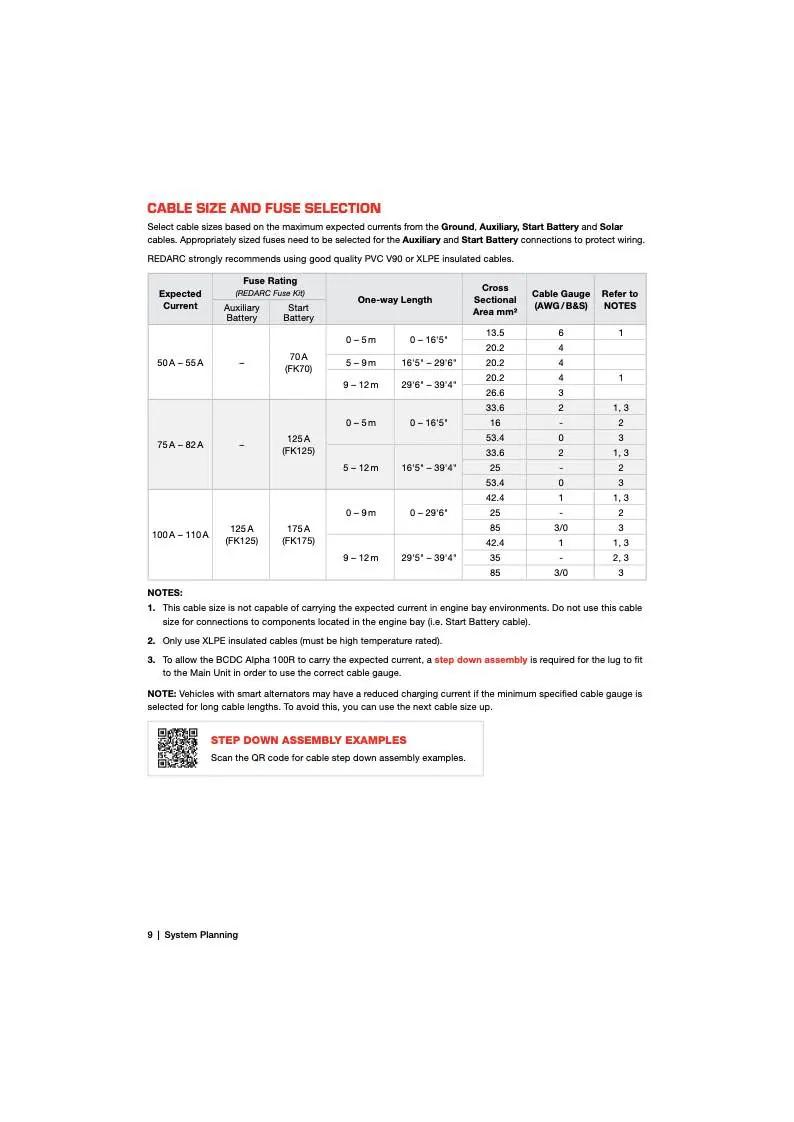

Wszystkie połączenia muszą być wykonane zgodnie z tabelą doboru przewodów w zależności od natężenia prądu i długości kabla. Należy stosować końcówki oczkowe (lugs) o odpowiednim rozmiarze i zabezpieczać je koszulkami termokurczliwymi. Kolejność podłączania: 1. Akumulator pomocniczy (+), 2. Masa (Common Ground), 3. Akumulator startowy (+), 4. Solar.
Konfiguracja systemu
Konfiguracja odbywa się przez aplikację RedVision Configurator. Po zainstalowaniu i włączeniu zasilania, należy sparować urządzenie przez Bluetooth, naciskając przycisk sterowania na monitorze akumulatora przez 0,5-3 sekundy. W aplikacji należy ustawić typ akumulatora, jego pojemność oraz parametry ładowania.
Konserwacja
Okresowo sprawdzać dokręcenie wszystkich połączeń elektrycznych, szczególnie jeśli pojazd jest eksploatowany w trudnych warunkach terenowych. Czyścić urządzenia wyłącznie lekko wilgotną szmatką, nie używać rozpuszczalników ani substancji żrących.
Praktyczna pomoc
Typowe problemy
Wystąpił błąd. Użyj aplikacji RedVision, aby zidentyfikować przyczynę błędu.
Sprawdź, czy kabel R-Bus jest poprawnie podłączony i czy rezystor końcowy jest zainstalowany. Zrestartuj smartfon i usuń urządzenie z listy sparowanych Bluetooth.

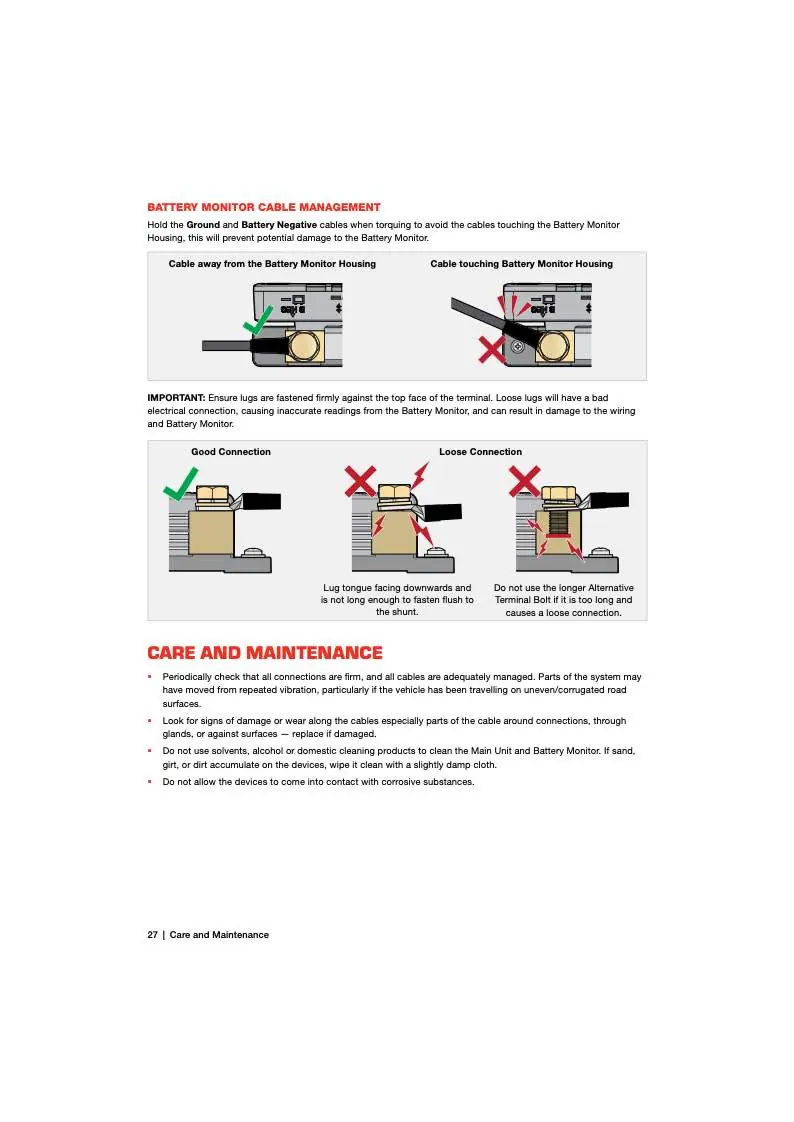

Upewnij się, że końcówki oczkowe są dokręcone do płaskiej powierzchni terminala. Nie używaj zbyt długich śrub, które mogą powodować niestabilne połączenie.
Przed użyciem

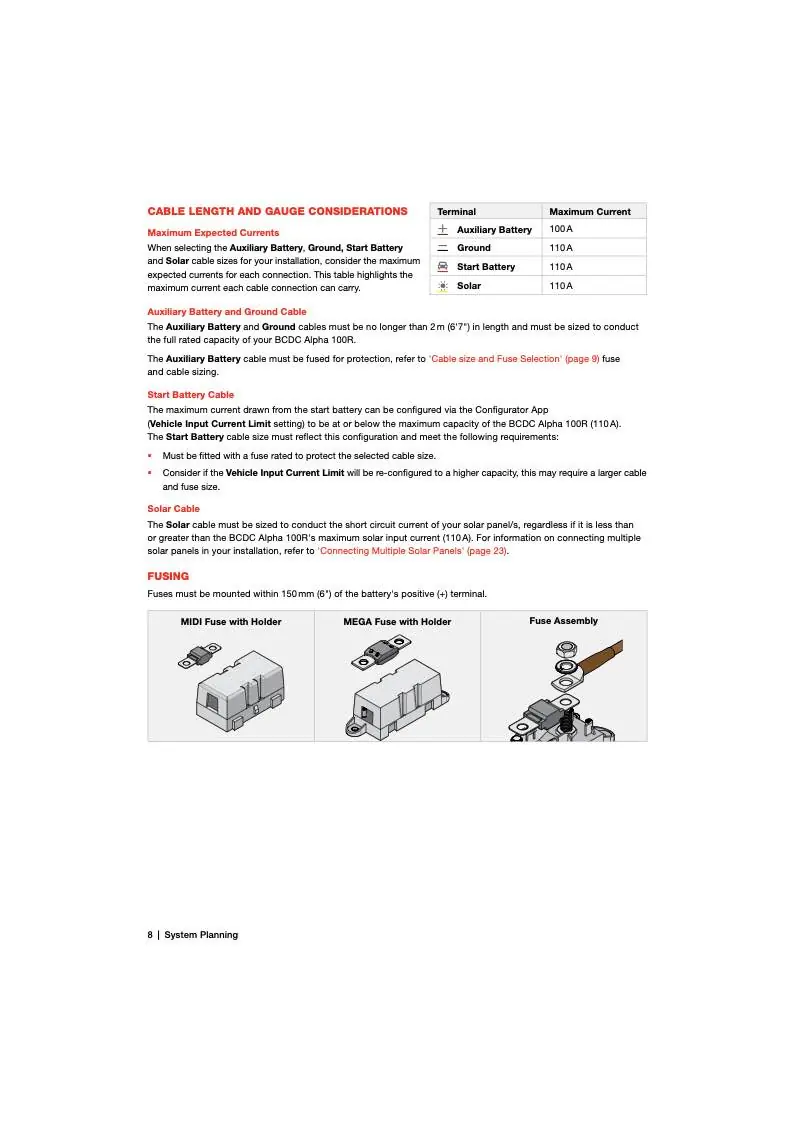

- Sprawdź, czy przekrój przewodów jest zgodny z tabelą w instrukcji dla danej długości i natężenia prądu.
- Upewnij się, że wszystkie bezpieczniki są zamontowane w odległości do 150 mm od bieguna dodatniego akumulatora.
- Potwierdź, że miejsce montażu jest suche, czyste i dobrze wentylowane.
- Sprawdź, czy typ alternatora w pojeździe wymaga podłączenia przewodu zapłonu (Vehicle Ignition).
- Upewnij się, że panele słoneczne są przykryte podczas podłączania, aby uniknąć niebezpiecznych napięć.
Parametry w praktyce
- Nominalny prąd ładowania
- 100A - maksymalna wydajność prądowa urządzenia.
- Zakres napięcia wejściowego (Solar)
- 9-48 VDC - dopuszczalne napięcie z paneli słonecznych.
- Temperatura pracy
- -20°C do 60°C - zakres bezpiecznej pracy urządzenia.
Ilustracje i schematy

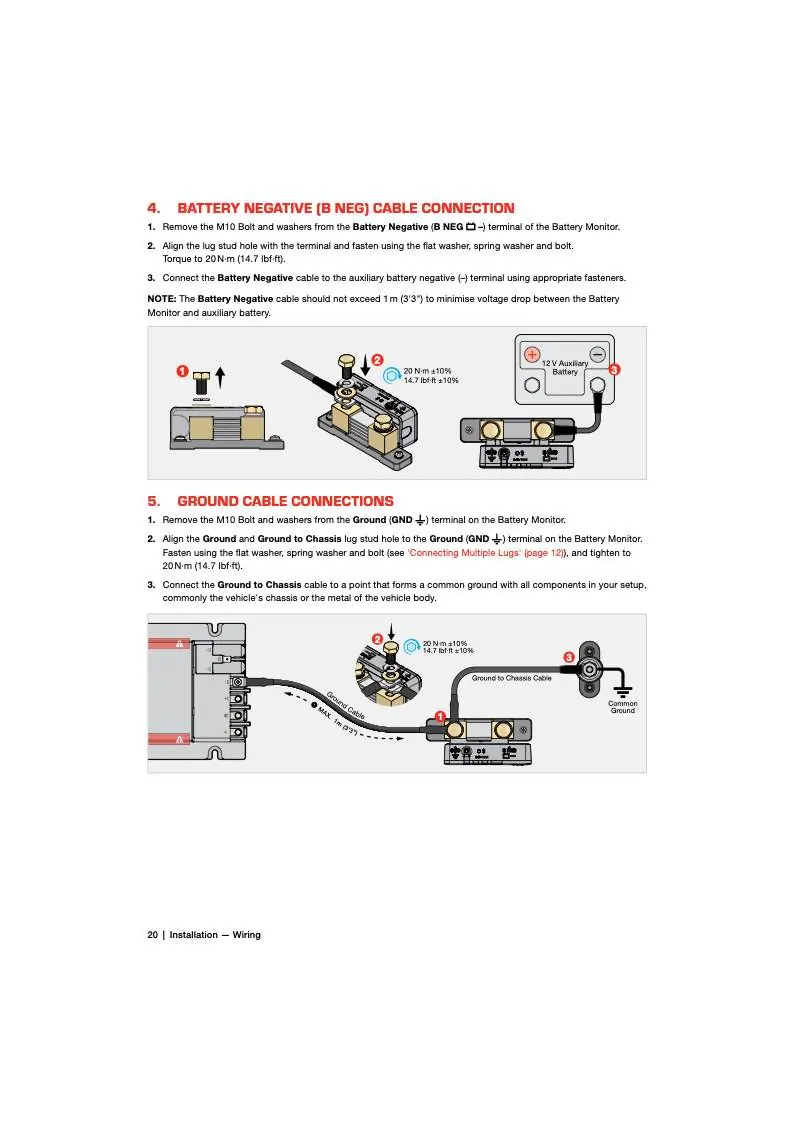

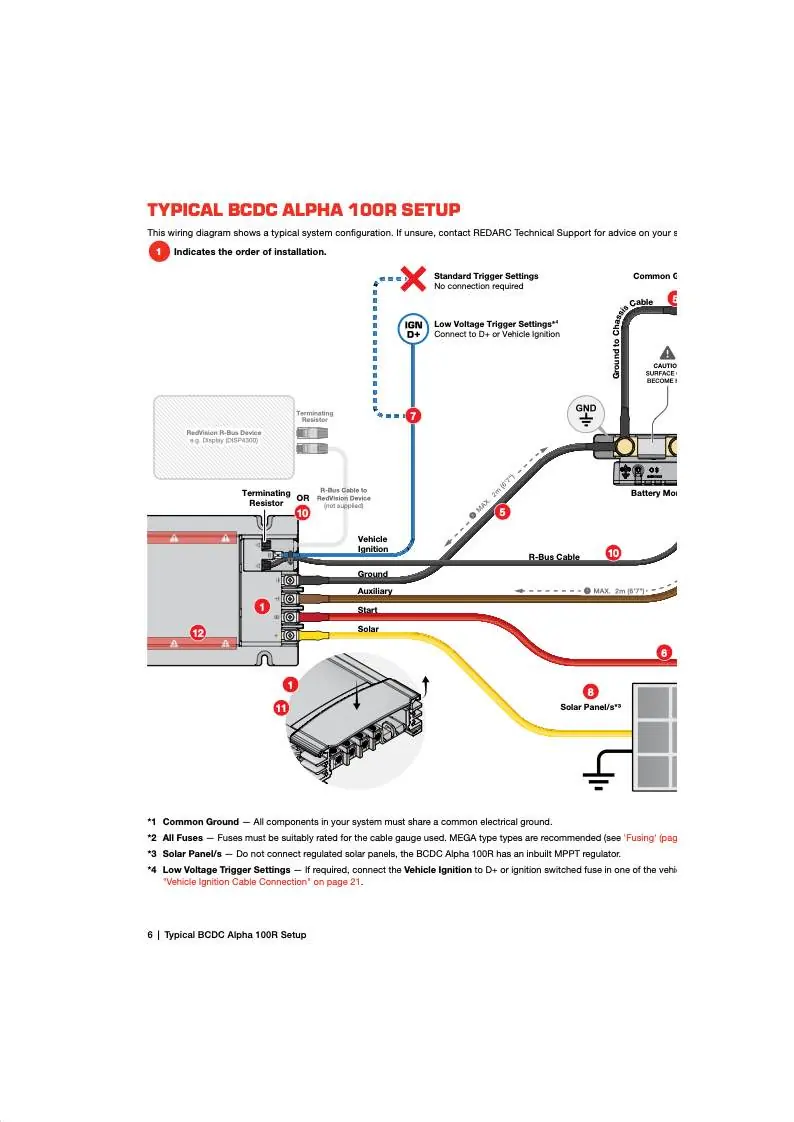

- Schemat typowej instalacji pokazuje kolejność podłączeń (1-12) oraz wymagane punkty wspólnej masy (Common Ground).

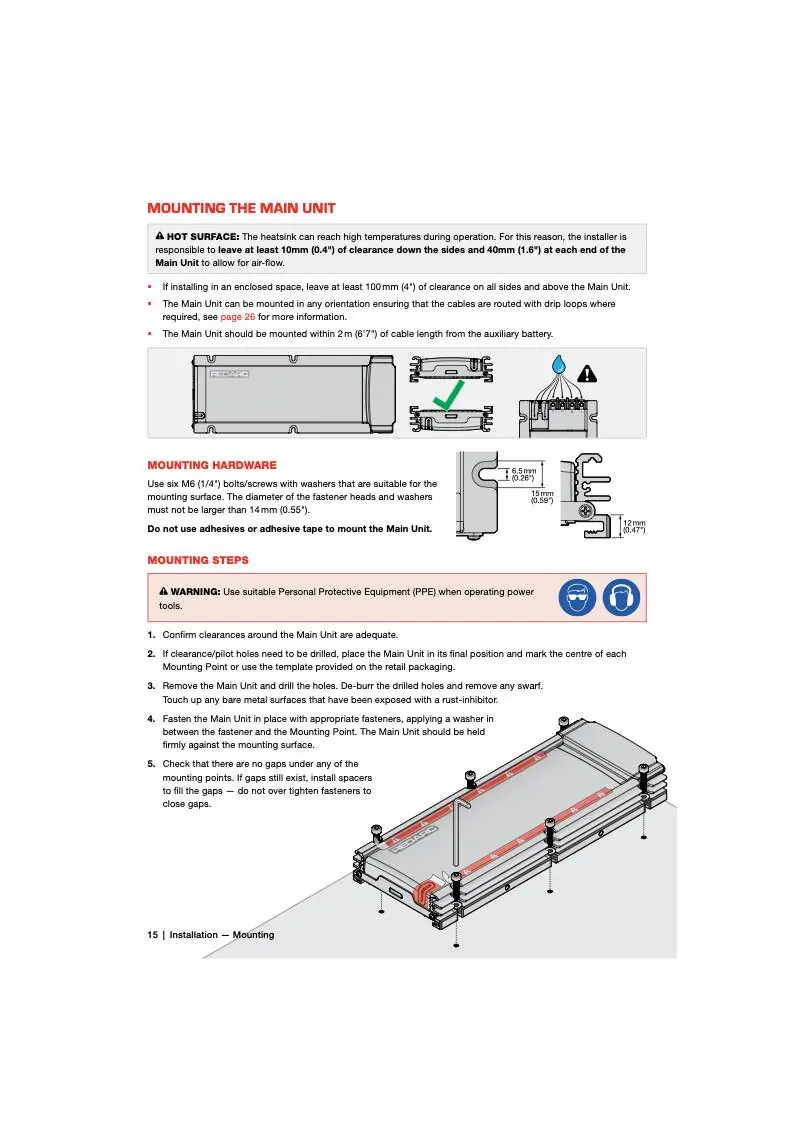

- Rysunki montażowe wskazują na konieczność zachowania prześwitów dla chłodzenia (min. 100 mm w zamkniętych przestrzeniach).

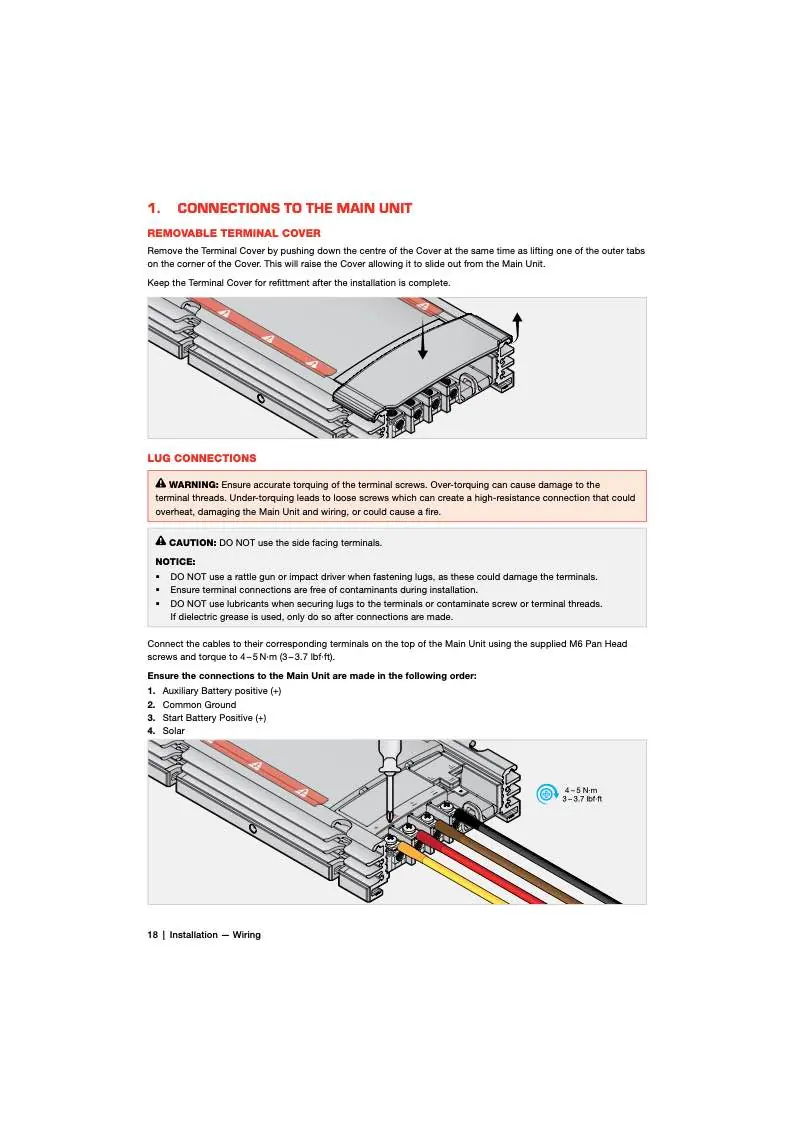

- Instrukcja zaciskania końcówek pokazuje poprawną kolejność: przewód, końcówka, koszulka termokurczliwa.
Zgodność modelu
- Kompatybilny z akumulatorami 12V: AGM, Gel, kwasowo-ołowiowe, wapniowe, litowe (LiFePO4).
- Wymaga aplikacji RedVision do pełnej konfiguracji parametrów.
- Nie łączyć z regulowanymi panelami słonecznymi (posiada wbudowany regulator MPPT).
