Instrukcja instalacji akumulatora litowego RELiON InSight 12V120-GC2-LT
Szybki przewodnik instalacji i obsługi akumulatora litowego RELiON InSight 12V120-GC2-LT. Dowiedz się, jak poprawnie podłączyć akumulatory równolegle, używać kabli CAN, obsługiwać przycisk zasilania oraz interpretować kody LED stanu...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem instalacji akumulatora litowego RELiON InSight 12V120-GC2-LT. Akumulator ten jest przeznaczony wyłącznie do pracy w systemach 12V i może być łączony wyłącznie równolegle. Łączenie szeregowe jest zabronione. Przed przystąpieniem do instalacji należy upewnić się, że posiadane kable mają równe długości, a połączenia są dokręcone z odpowiednim momentem obrotowym.
Instrukcja instalacji
- Połączenia równoległe: Akumulatory należy łączyć wyłącznie równolegle. Można połączyć do dziesięciu jednostek 12V w celu zwiększenia pojemności (np. dwa akumulatory dają 240Ah).
- Montaż: W przypadku wymiany starych akumulatorów, nowe jednostki InSight należy instalować blisko siebie w komorze akumulatorowej.
- Dystanse: Zaleca się stosowanie dystansów (Battery Spacers) firmy RELiON, aby wypełnić puste miejsca i umożliwić użycie istniejących mocowań w pojeździe.
- Moment dokręcania: Śruby terminali należy dokręcać z momentem 9–10 Nm (79.7 – 88.5 in-lbs).
Podłączenie kabli CAN
Do akumulatorów dołączone są kable CAN (1 ft). Połączenie należy wykonać w sposób szeregowy dla magistrali komunikacyjnej:
- Podłącz kabel CAN z portu Output (strona dodatnia) pierwszego akumulatora do portu Input (strona ujemna) drugiego akumulatora.
- Kontynuuj łączenie w ten sam sposób dla kolejnych jednostek.
- Port CAN po stronie ujemnej pierwszego akumulatora oraz po stronie dodatniej ostatniego akumulatora pozostają nieużywane.
Obsługa przycisku zasilania
- Włączanie: Naciśnij i przytrzymaj przycisk zasilania przez 5 sekund, aż pierwsza dioda LED zacznie migać na zielono. Po włączeniu jednego akumulatora, pozostałe włączą się automatycznie.
- Sprawdzanie stanu naładowania (SOC): Przy włączonym akumulatorze naciśnij przycisk raz. Diody LED wyświetlą stan naładowania przez 6 sekund.
- Wyłączanie: Naciśnij, zwolnij, a następnie naciśnij i przytrzymaj przycisk przez 6 sekund, aż diody LED1 i LED2 zaświecą się na czerwono.
Interpretacja wskaźników LED

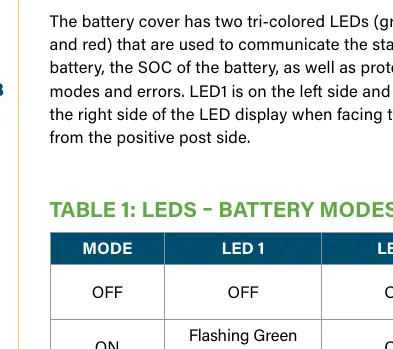

Akumulator posiada dwie diody LED (LED1 po lewej, LED2 po prawej stronie patrząc od strony bieguna dodatniego), które komunikują stan pracy i błędy:
- Tryb OFF: Obie diody wyłączone.
- Tryb ON: LED1 miga na zielono co 5 sekund.
- Ładowanie: LED2 miga na zielono co 2 sekundy.

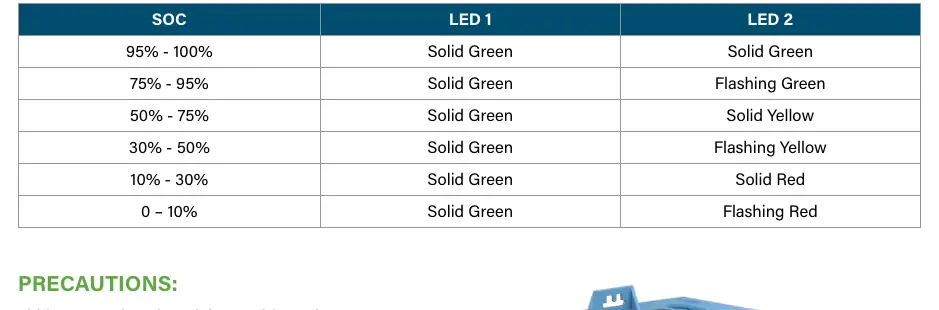

Szczegółowe stany naładowania (SOC) od 0% do 100% są sygnalizowane różnymi kombinacjami kolorów diod LED1 i LED2 (szczegóły w tabeli SOC w instrukcji).
Ładowanie i konserwacja
Zaleca się stosowanie profili ładowania w następującej kolejności dostępności: Lithium, GEL lub AGM. Jeśli akumulatory nie mają równego stanu naładowania, zostaną one automatycznie zbalansowane podczas użytkowania.
Środki ostrożności
- Podczas instalacji należy nosić okulary ochronne.
- Używać narzędzi z izolowanymi uchwytami.
- Nie umieszczać żadnych przedmiotów na wierzchu akumulatorów.
- Upewnić się, że wszystkie połączenia kablowe są mocno dokręcone.
Informacje o producencie
RELiON
Praktyczna pomoc
Typowe problemy
Akumulator nie włącza się
Przytrzymaj przycisk zasilania przez 5 sekund, aż LED1 zacznie migać na zielono.
Brak równowagi SOC między akumulatorami
Akumulatory automatycznie wyrównają stan naładowania podczas użytkowania.
Przed użyciem
- Upewnij się, że używasz kabli o równej długości.
- Zastosuj odpowiedni moment dokręcania (9-10 Nm).
- Sprawdź, czy akumulatory są połączone tylko równolegle.
- Załóż okulary ochronne przed instalacją.
- Upewnij się, że używasz kabli CAN do komunikacji między jednostkami.
Parametry w praktyce
- Moment dokręcania
- 9-10 Nm (79.7 – 88.5 in-lbs) dla bezpiecznego połączenia terminali.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób łączenia akumulatorów równolegle oraz prowadzenie kabli CAN.
- Panel interfejsu zawiera przycisk zasilania, wskaźniki LED oraz porty CAN.
Zgodność modelu
- Zalecane profile ładowania: Lithium, GEL lub AGM.
- Kompatybilne akcesoria: InSight Fuel Gauge, InSight Remote Button.
