Zasilanie / Przenośne Stacje Zasilania
Instrukcja obsługi przenośnej stacji zasilania RELiON Outlaw...
Szybki przewodnik po obsłudze przenośnej stacji zasilania RELiON Outlaw 1072S. Dowiedz się, jak ładować urządzenie, korzystać z wyjść AC/DC, zarządzać trybem ochrony BMS oraz dbać o żywotność akumulatora LiFePO4.
Spis treści
Najważniejsze informacje z instrukcji
RELiON Outlaw 1072S to przenośna stacja zasilania wyposażona w akumulator LiFePO4. Urządzenie wymaga regularnej konserwacji – należy je rozładowywać i ładować przynajmniej raz na sześć miesięcy, aby zachować żywotność ogniw. W przypadku przekroczenia mocy wyjściowej 1150W przez ponad 10 sekund, system BMS automatycznie przechodzi w tryb ochrony.
Opis urządzenia
Stacja posiada panel przedni z wyświetlaczem LCD oraz zestawem portów wyjściowych. Główne elementy to:
- Wyświetlacz LCD pokazujący stan napięcia.
- Porty USB (w tym Quick Charge 3.0 i Type-C PD).
- Wyjścia DC (12V 10A, 12V 7A).
- Wyjście AC (110V).
- Włączniki zasilania AC i DC z podświetleniem (niebieski pierścień oznacza włączenie).
Ładowanie i rozładowanie
Rozładowanie: Aby korzystać z urządzeń, ustaw przełączniki AC i/lub DC w pozycji włączonej (on) i podłącz urządzenia do odpowiednich gniazd. Jeśli potrzebujesz więcej niż jednego gniazda AC, użyj dołączonej listwy zasilającej. Wyświetlacz LCD może wygasnąć w celu oszczędzania energii, jeśli nie ma obciążenia; aby go aktywować, podłącz urządzenie.
Ładowanie: Podczas ładowania stan urządzenia sygnalizują diody na ładowarce AC:
- Stan czuwania: LED1 czerwona, LED2 zielona.
- Ładowanie: LED2 czerwona.
- Pełne naładowanie: LED1 czerwona, LED2 zielona.
Po zakończeniu ładowania należy niezwłocznie odłączyć kabel.
Ochrona i konserwacja
Jeśli stacja przekroczy limit mocy (1150W), BMS odetnie zasilanie. Aby zresetować urządzenie:
- Ustaw przełączniki AC i DC w pozycji wyłączonej (off).
- Odłącz wszystkie urządzenia.
- Ustaw przełączniki w pozycji włączonej (on).
- Podłącz urządzenia ponownie, ograniczając ich liczbę, aby uniknąć ponownego przeciążenia.
Stacja nie wyłącza się automatycznie, dlatego należy ręcznie wyłączać wyjścia przyciskiem zasilania, gdy nie są używane.
Dane techniczne
- Pojemność: 12.8V 72Ah (921.6Wh).
- Moc ciągła AC: 1000W.
- Moc szczytowa AC: 2000W.
- Wejście solarne: MPPT, max 18V.
- Waga: 14.5 kg.
- Temperatura pracy: -20 do 60 stopni Celsjusza.
Bezpieczeństwo
Nie używaj urządzenia w samolotach. Unikaj ekstremalnych temperatur, upadków, demontażu oraz kontaktu z wodą. Używaj wyłącznie oryginalnych lub certyfikowanych ładowarek i kabli. W przypadku korzystania z szybkozłącza EC5 należy zachować ostrożność, gdyż jest to bezpośrednie połączenie z akumulatorem.
Informacje o producencie
RELiON
Praktyczna pomoc
Typowe problemy
Stacja wyłącza się podczas pracy (tryb ochrony BMS)
Całkowite obciążenie przekroczyło 1150W przez ponad 10 sekund. Wyłącz przełączniki AC/DC, odłącz urządzenia, zresetuj stację włączając ją ponownie i ogranicz liczbę podłączonych urządzeń.
Wyświetlacz LCD jest wygaszony
Ekran wygasza się automatycznie w celu oszczędzania energii, gdy nie ma aktywnego obciążenia. Podłącz urządzenie, aby aktywować wyświetlacz.
Szybkozłącze EC5 iskrzy lub wymaga uwagi
Złącze to jest bezpośrednim połączeniem z akumulatorem, nawet gdy zasilanie AC/DC jest wyłączone. Zachowaj ostrożność przy obsłudze terminali.
Przed użyciem
- Sprawdź, czy przełączniki AC i DC są w pozycji wyłączonej przed podłączeniem urządzeń.
- Upewnij się, że używasz oryginalnej ładowarki AC.
- Sprawdź stan naładowania akumulatora na wyświetlaczu LCD.
- Upewnij się, że całkowita moc urządzeń nie przekracza 1000W (ciągła).
- Naładuj stację do pełna przed pierwszym użyciem.
Parametry w praktyce
- 1000W Continuous / 2000W Surge
- Stacja może zasilać urządzenia o stałym poborze do 1000W. Moc szczytowa 2000W jest dostępna tylko przez krótki czas (np. przy rozruchu silników).
Ilustracje i schematy

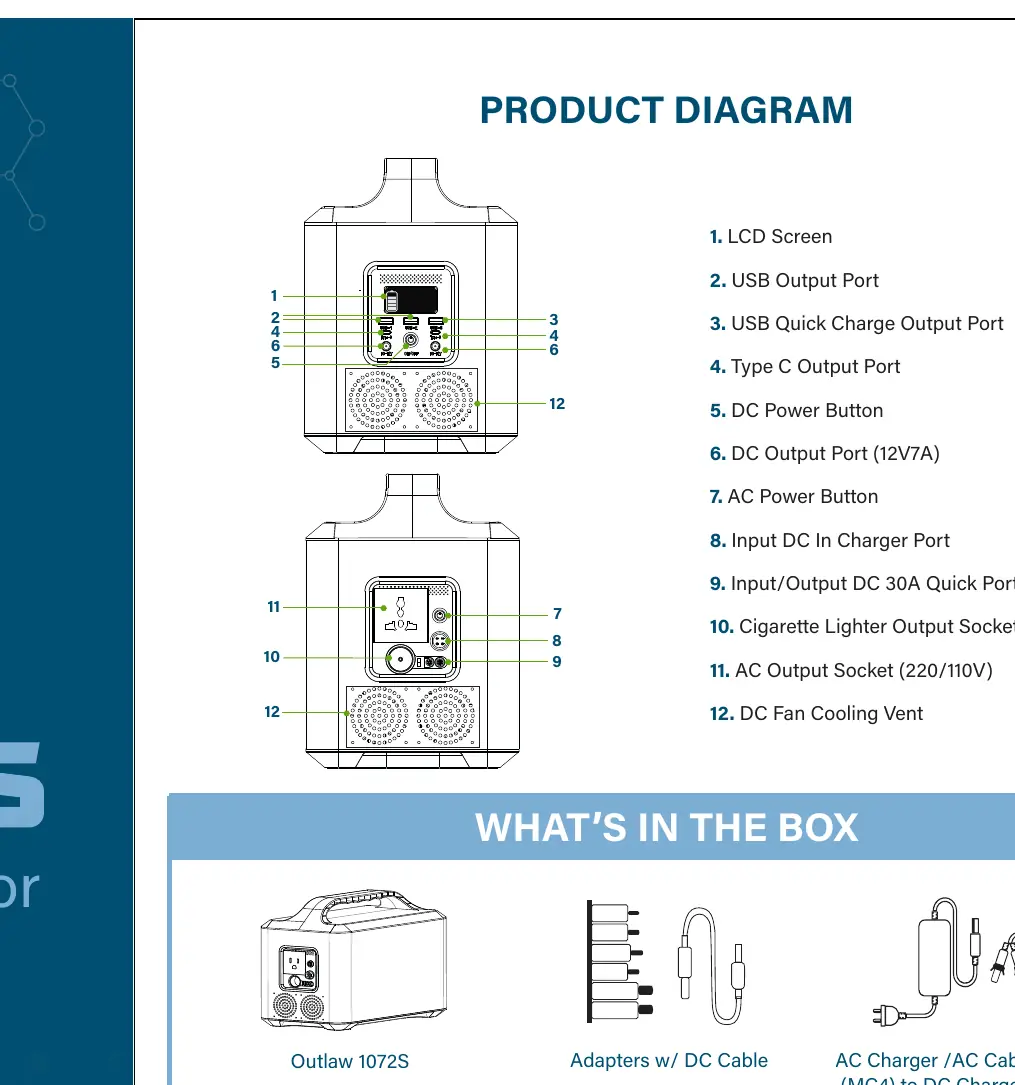

- Panel przedni: Zawiera wyświetlacz LCD, porty USB, porty DC oraz włączniki zasilania.
- Wskaźnik napięcia: Pozwala ocenić stan naładowania akumulatora na podstawie napięcia (11.0V-13.3V+).
Zgodność modelu
- Nie używać w samolotach.
- Kompatybilne z panelami słonecznymi 18V 150W (max).
- Złącze EC5 może być zastąpione innym złączem DC dla urządzeń o poborze prądu 10-30A.
