Instrukcja obsługi przenośnej stacji zasilania VTOMAN Jump 1000
Kompletny przewodnik użytkownika dla stacji zasilania VTOMAN Jump 1000. Dowiedz się, jak bezpiecznie ładować urządzenie, korzystać z wyjść AC/DC/USB oraz jak prawidłowo użyć funkcji Jump Starter do uruchomienia samochodu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
VTOMAN Jump 1000 to przenośna stacja zasilania o mocy ciągłej 1000W (szczytowej 2000W). Przed pierwszym użyciem należy naładować urządzenie za pomocą dołączonego zasilacza AC. Stacja posiada wbudowaną funkcję Jump Starter do uruchamiania pojazdów z akumulatorem 12V. Urządzenie nie jest przeznaczone do zasilania sprzętu medycznego podtrzymującego życie.
Opis urządzenia
Stacja wyposażona jest w ekran LCD wyświetlający stan naładowania, czas pracy oraz pobór mocy. Na panelu przednim znajdują się przyciski aktywujące poszczególne sekcje: AC, DC, USB oraz LED. Urządzenie posiada porty USB-A, USB-C (PD 100W), wyjścia DC 12V oraz gniazdo AC 110V.
Ładowanie stacji

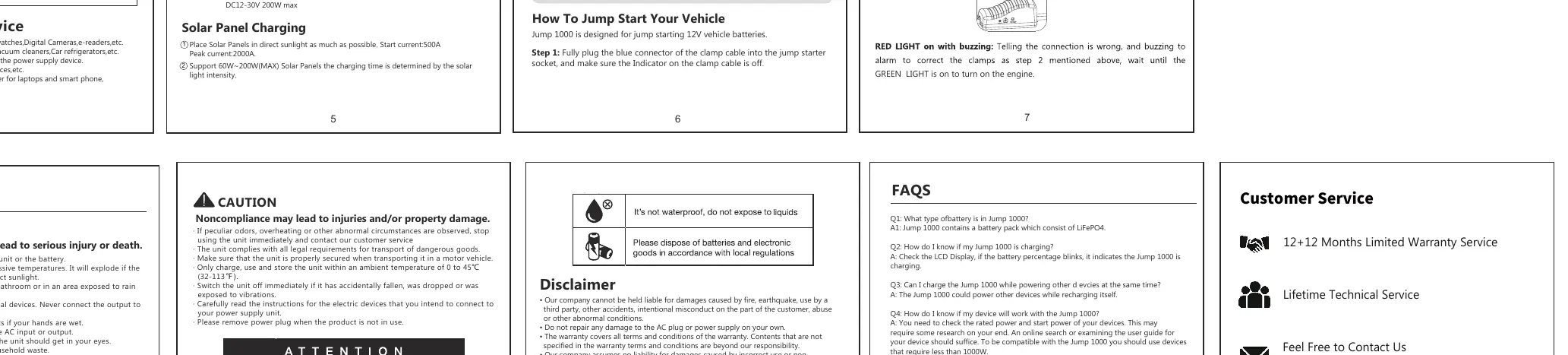

Stację można ładować na trzy sposoby:
- Zasilacz AC: Czas ładowania wynosi około 7-8 godzin.
- Ładowarka samochodowa: Czas ładowania wynosi około 8-9 godzin.
- Panele słoneczne: Obsługuje panele 12V-30V (brak w zestawie).
Podczas ładowania ekran LCD pokazuje aktualny poziom naładowania. Po osiągnięciu 100% należy odłączyć ładowarkę.
Obsługa wyjść zasilania
Aby włączyć wybrane wyjście, należy nacisnąć odpowiedni przycisk na panelu przednim (DC, USB lub AC). Gdy ikona funkcji pojawi się na ekranie, porty są aktywne. Po zakończeniu korzystania z danej sekcji należy ją wyłączyć przyciskiem, aby oszczędzać energię.
Uruchamianie pojazdu (Jump Starter)
- Podłącz niebieskie złącze kabli rozruchowych do portu Jump Start w stacji.
- Podłącz czerwony zacisk do dodatniego (+) bieguna akumulatora, a czarny do ujemnego (-).
- Sprawdź diodę na kablach: zielone światło oznacza poprawne połączenie.
- Uruchom silnik pojazdu.
- Po uruchomieniu silnika najpierw odłącz kable od stacji, a następnie od akumulatora.
Bezpieczeństwo i konserwacja
- Nie demontuj ani nie modyfikuj urządzenia.
- Przechowuj w suchym i wentylowanym miejscu.
- Jeśli stacja nie jest używana przez dłuższy czas, ładuj ją co 3 miesiące.
- Unikaj ekstremalnych temperatur (zakres pracy 0-45°C).
- Nie używaj uszkodzonych przewodów zasilających.
Rozwiązywanie problemów
W przypadku wystąpienia błędu (np. zwarcie, przeciążenie), stacja automatycznie wyłączy odpowiednie wyjście. Należy usunąć przyczynę (np. odłączyć urządzenie o zbyt dużej mocy) i nacisnąć przycisk zasilania, aby zresetować funkcję.
Praktyczna pomoc
Typowe problemy
Wyjście AC/DC wyłącza się samoczynnie
Prawdopodobnie wystąpiło przeciążenie (urządzenie pobiera więcej niż 1000W dla AC lub 120W dla DC) lub zwarcie. Odłącz urządzenie i zresetuj funkcję przyciskiem.
Stacja nie ładuje się
Sprawdź, czy używasz oryginalnego zasilacza i czy temperatura otoczenia jest odpowiednia (0-45°C).
Jump starter nie działa
Upewnij się, że kable są poprawnie podłączone do akumulatora i stacji. Jeśli dioda nie świeci, sprawdź stan naładowania stacji (powyżej 5%).
Przed użyciem
- Naładuj stację do 100% przed pierwszym użyciem.
- Sprawdź, czy moc podłączanych urządzeń nie przekracza limitów stacji (1000W dla AC).
- Upewnij się, że temperatura otoczenia mieści się w zakresie 0-45°C.
- Sprawdź, czy wszystkie kable są nieuszkodzone.
Ilustracje i schematy

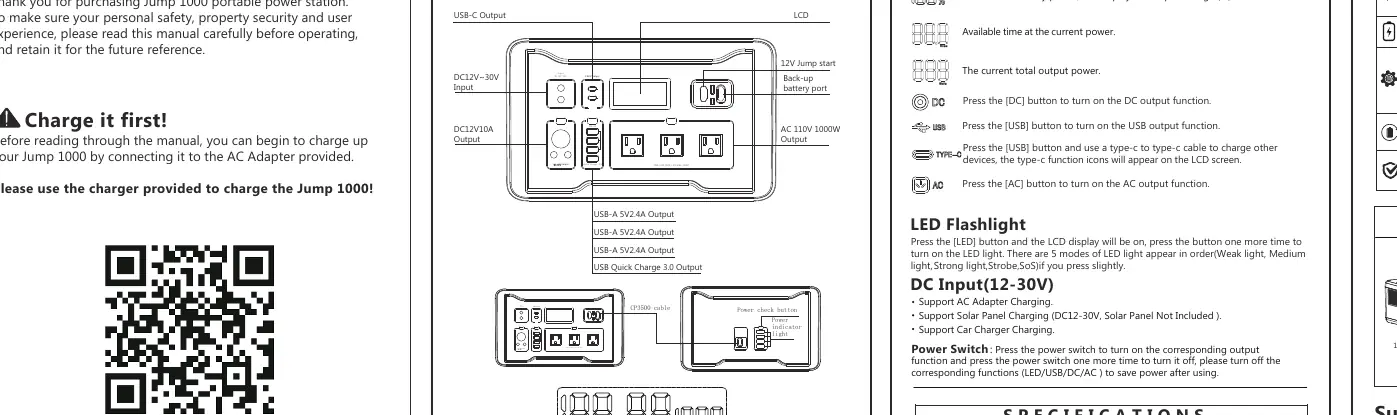

- Panel przedni: Zawiera przyciski zasilania dla sekcji AC, DC, USB oraz ekran LCD.
- Porty wyjściowe: Oznaczone wyraźnie na obudowie (USB, DC, AC).
Zgodność modelu
- Panele słoneczne: Obsługuje napięcie 12V-30V.
- Urządzenia medyczne: Nie używać z urządzeniami podtrzymującymi życie.
