Instrukcja obsługi ładowarki DC-DC Renogy 12V 20A/40A

Najważniejsze informacje z instrukcji

Ładowarka Renogy 12V 20A/40A DC-DC służy do ładowania akumulatora pomocniczego w pojeździe (RV) z akumulatora rozruchowego. Urządzenie obsługuje akumulatory żelowe (GEL), kwasowo-ołowiowe (FLD), AGM (SLD) oraz litowo-żelazowo-fosforanowe (LI). Ładowarka posiada zaawansowaną logikę ładowania, obsługuje inteligentne alternatory i oferuje monitorowanie przez aplikację Renogy.

Opis urządzenia

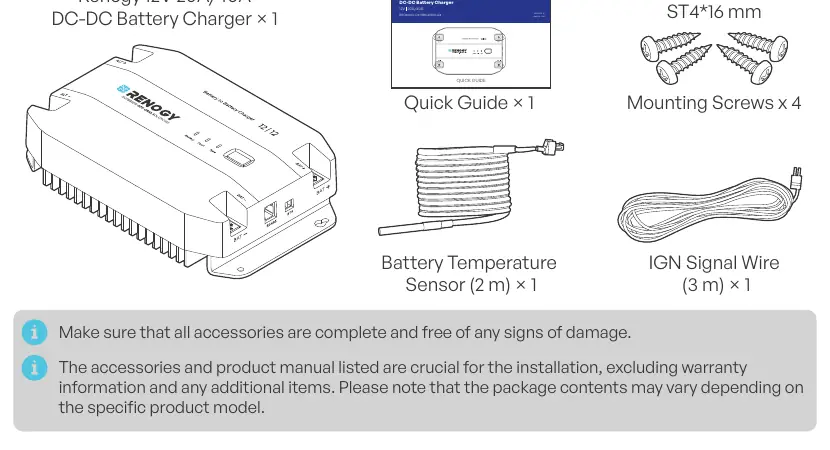

Urządzenie posiada wskaźniki LED informujące o stanie akumulatora, błędach oraz wybranym typie baterii. Na obudowie znajdują się terminale wejściowe (dla alternatora/akumulatora rozruchowego) oraz wyjściowe (dla akumulatora pomocniczego), a także porty komunikacyjne RS485 i czujnika temperatury (BTS).

Przygotowanie do instalacji

Przed montażem należy przygotować odpowiednie narzędzia, w tym śrubokręt krzyżakowy, rękawice izolacyjne i taśmę izolacyjną. Kluczowe jest dobranie odpowiednich bezpieczników i przekrojów przewodów zgodnie z tabelami w instrukcji, aby zminimalizować spadki napięcia. Bezpieczniki powinny być zainstalowane jak najbliżej terminali dodatnich akumulatorów.

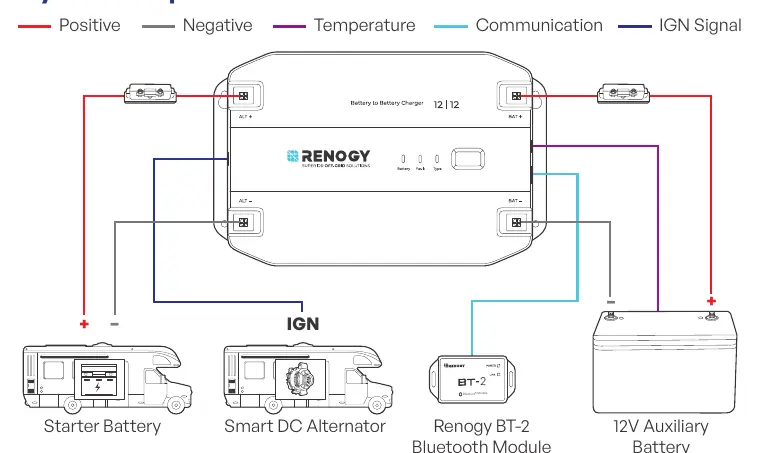

Instalacja i podłączenie

Montaż powinien odbywać się na płaskiej powierzchni, z zapewnieniem odpowiedniej wentylacji.

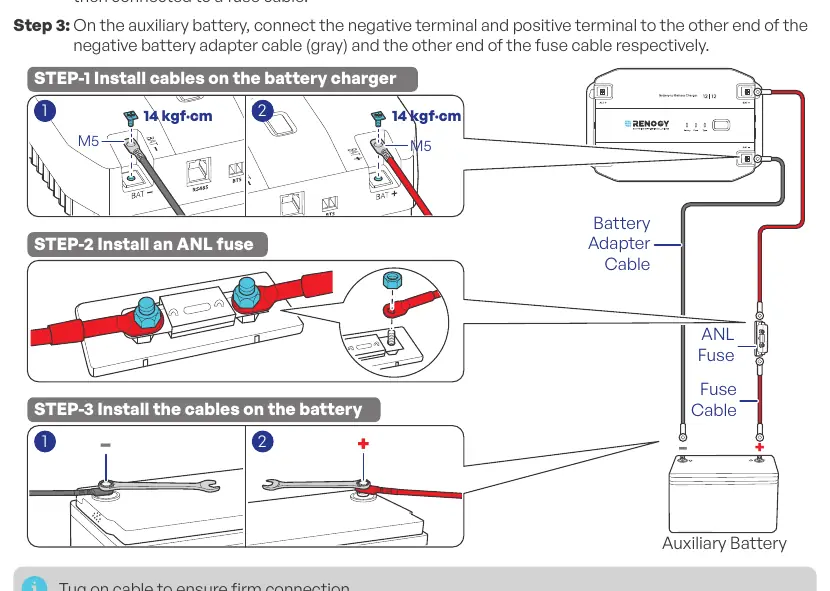

• Podłączenie akumulatora pomocniczego: Podłącz przewody do terminali wyjściowych ładowarki, a następnie do akumulatora, pamiętając o bezpieczniku na przewodzie dodatnim.

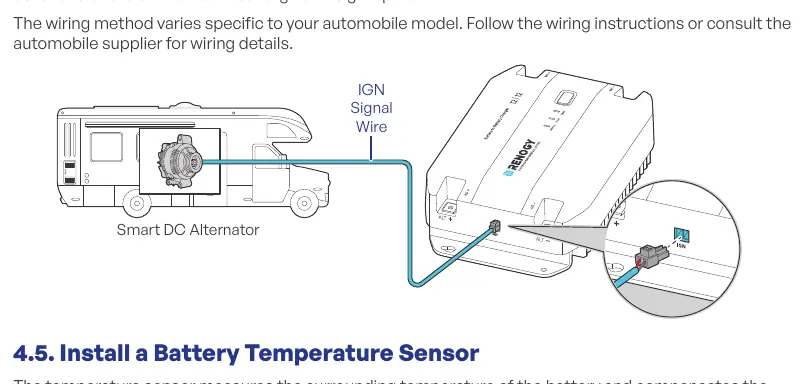

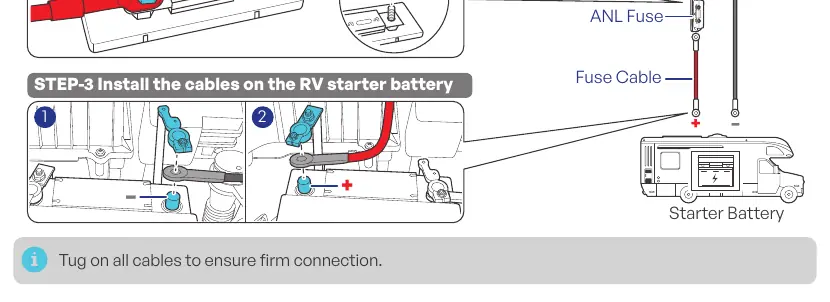

• Podłączenie akumulatora rozruchowego: Podłącz przewody do terminali wejściowych. W przypadku inteligentnych alternatorów wymagane jest podłączenie przewodu sygnałowego IGN.
• Czujnik temperatury: Opcjonalny czujnik temperatury (BTS) należy zamontować w pobliżu akumulatora (nie stosować dla akumulatorów LiFePO4 z BMS).

Konfiguracja

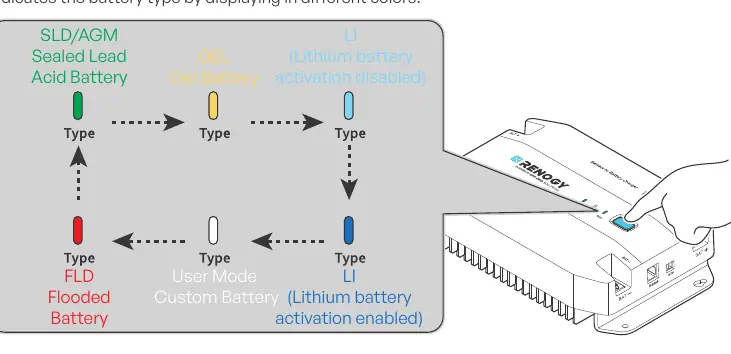

Typ akumulatora można ustawić za pomocą przycisku na obudowie lub poprzez aplikację Renogy. Dostępne tryby to SLD/AGM, GEL, LI, FLD oraz tryb użytkownika (User Mode), który pozwala na ręczną konfigurację parametrów ładowania.

Logika ładowania

Ładowarka wykorzystuje czteroetapowy algorytm: ładowanie prądem stałym (Bulk), ładowanie napięciem stałym (Boost), ładowanie podtrzymujące (Float) oraz wyrównywanie (Equalization - tylko dla wybranych typów akumulatorów).

Rozwiązywanie problemów

Wskaźnik LED Fault informuje o błędach:

• Szybkie miganie na czerwono: Zabezpieczenie nadnapięciowe akumulatora pomocniczego.
• Migający na czerwono (skokowo): Zabezpieczenie przed nadmiernym rozładowaniem.
• Stałe czerwone światło: Zabezpieczenie przed przegrzaniem akumulatora.
• Wolne miganie na czerwono: Przegrzanie ładowarki lub odwrotna polaryzacja.

Konserwacja

Regularnie sprawdzaj stan połączeń, czystość terminali i drożność otworów wentylacyjnych. W razie zabrudzeń używaj suchej szmatki. Przed czyszczeniem zawsze odłącz zasilanie.
