Instrukcja obsługi ładowarki akumulatorów Renogy Dual Input DC-DC z MPPT 12V 30A/50A

Najważniejsze informacje z instrukcji

Ładowarka Renogy Dual Input DC-DC z MPPT to zaawansowane urządzenie przeznaczone do ładowania akumulatorów pomocniczych w pojazdach. Urządzenie pozwala na jednoczesne lub oddzielne ładowanie z paneli słonecznych oraz alternatora samochodowego. Przed instalacją należy upewnić się, że urządzenie jest zainstalowane w dobrze wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia i wilgoci.

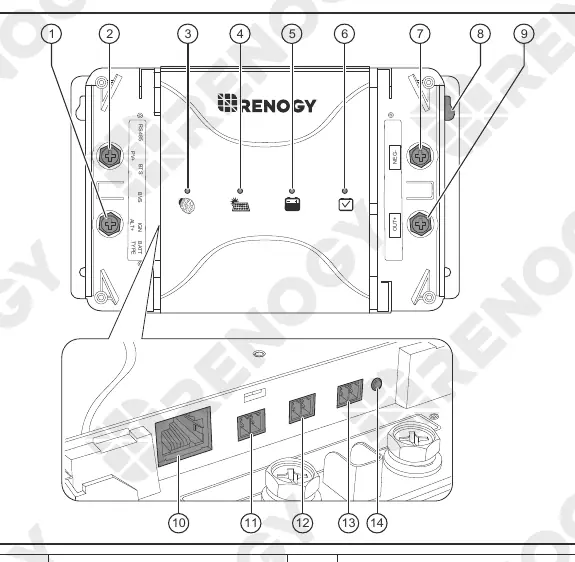

Opis urządzenia

Ładowarka posiada solidną stalową obudowę i oferuje wielostopniowy proces ładowania (Bulk, Boost, Float, Equalization). Wyposażona jest w port komunikacyjny RJ45, który po podłączeniu modułu Bluetooth BT-2 umożliwia zdalne monitorowanie parametrów za pomocą aplikacji DC Home.

Instalacja i montaż

Urządzenie należy montować na pionowej powierzchni wewnątrz pojazdu. Wymagane jest zachowanie co najmniej 150 mm (6 cali) wolnej przestrzeni powyżej i poniżej ładowarki dla zapewnienia odpowiedniej wentylacji. Uwaga: Nigdy nie instaluj ładowarki w szczelnych obudowach, gdzie mogą gromadzić się gazy akumulatorowe.

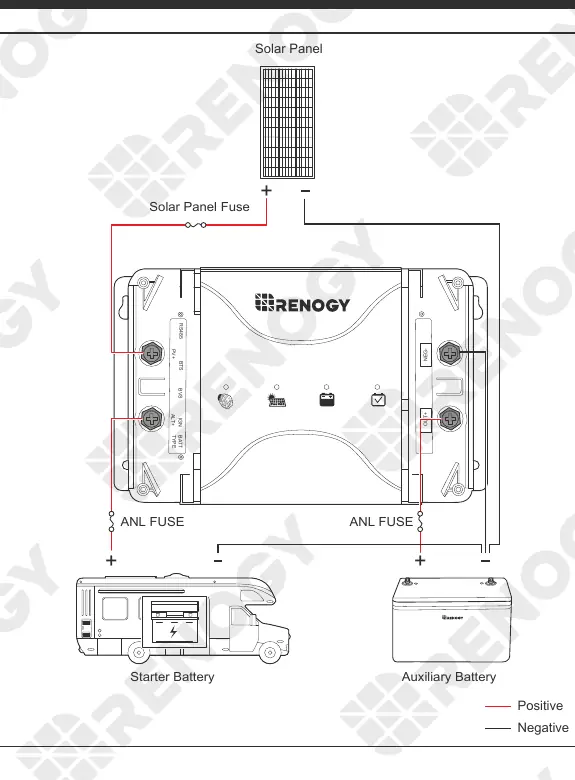

Podłączenie elektryczne

1. Podłącz zacisk ujemny (NEG-) akumulatora pomocniczego do ładowarki.
2. Podłącz zacisk dodatni (OUT+) akumulatora pomocniczego przez bezpiecznik.
3. Podłącz panele słoneczne do zacisku PV+.
4. Podłącz alternator do zacisku ALT+.
5. W przypadku inteligentnych alternatorów (Smart Alternator), podłącz przewód sygnałowy IGN do zapłonu pojazdu.

Konfiguracja i obsługa

Typ akumulatora można wybrać za pomocą pokrętła na obudowie lub poprzez aplikację DC Home. Dostępne tryby to: SLA (domyślny), GEL, Li (Litowy), User (użytkownika) oraz FLD (zalewany). W trybie użytkownika możliwe jest ręczne dostosowanie parametrów ładowania, takich jak napięcie Boost czy Float.

Logika pracy

Ładowarka automatycznie wykrywa źródło zasilania. W przypadku korzystania z obu źródeł (solar i alternator), system priorytetyzuje energię słoneczną. Jeśli energia słoneczna jest niewystarczająca, ładowarka automatycznie przełącza się na tryb hybrydowy, korzystając z obu źródeł jednocześnie.

Wskaźniki LED i rozwiązywanie problemów

Diody LED na obudowie informują o stanie pracy:

• Alternator/Charging: Czerwona dioda informuje o ładowaniu z alternatora lub paneli.
• Solar Charging: Informuje o etapie ładowania MPPT (Bulk, Boost, Float, Equalization).
• Auxiliary Battery: Wskazuje stan naładowania i ewentualne błędy (np. podnapięcie, przepięcie).

W przypadku problemów, sprawdź najpierw bezpieczniki, połączenia kabli oraz napięcie wejściowe z alternatora lub paneli słonecznych.

Konserwacja

Regularnie sprawdzaj stan połączeń, czystość styków oraz brak korozji. W razie potrzeby użyj smaru dielektrycznego na stykach, aby zapobiec korozji. Przed czyszczeniem zawsze odłącz wszystkie kable od ładowarki.
