Instrukcja montażu oprawy oświetleniowej Resistex Miks
Szybki przewodnik instalacji oprawy oświetleniowej Resistex Miks. Dowiedz się, jak bezpiecznie przygotować otwór montażowy, podłączyć przewody elektryczne i poprawnie osadzić oprawę w suficie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i instalacji oprawy oświetleniowej Resistex Miks. Instalacja musi być przeprowadzona przez wykwalifikowanego instalatora zgodnie z obowiązującymi normami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie.
Zasady bezpieczeństwa
- Nigdy nie pracuj przy oprawie, gdy jest ona pod napięciem.
- Instalacja musi być wykonana przez profesjonalnego instalatora zgodnie z przepisami dotyczącymi instalacji elektrycznych.
- Istnieje ryzyko wyładowań elektrostatycznych (norma ESD). Podczas manipulacji urządzeniem należy zachować odpowiednie środki ostrożności.
- Nie używaj środków chemicznych ani ściernych do czyszczenia oprawy.
Instrukcja instalacji krok po kroku
- Przygotowanie otworu: Wykonaj w suficie otwór o średnicy 69 mm (+/- 1 mm).
- Montaż wstępny: Włóż oprawę w przygotowany otwór.
- Blokada: Obróć oprawę, aby zablokować ją w odpowiedniej pozycji.

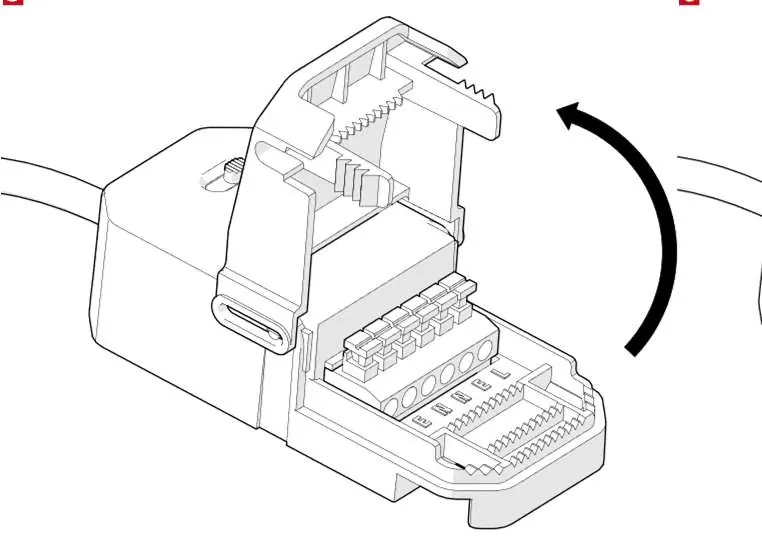

- Podłączenie elektryczne: Otwórz kostkę zaciskową. Podłącz przewody zasilające zgodnie z oznaczeniami (L - faza, N - neutralny). Upewnij się, że połączenie jest stabilne i bezpieczne.
- Zamknięcie: Zamknij kostkę zaciskową po podłączeniu przewodów.
- Finalizacja: Odchyl sprężyny montażowe i wsuń oprawę w otwór w suficie.
- Weryfikacja: Upewnij się, że przewody są ułożone poprawnie i nie są przygniecione przez obudowę oprawy.
Konserwacja
Zachowaj niniejszą instrukcję na wypadek konieczności demontażu lub przyszłych prac konserwacyjnych. W przypadku pytań lub potrzeby uzyskania dodatkowych informacji na temat opraw Resistex, odwiedź stronę internetową www.resistex-sa.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Oprawa nie mieści się w otworze montażowym
Upewnij się, że otwór ma średnicę dokładnie 69 mm (+/- 1 mm).
Ryzyko uszkodzenia elektroniki
Podczas montażu zachowaj środki ostrożności ESD, aby uniknąć wyładowań elektrostatycznych.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz odpowiednie narzędzia do wycięcia otworu 69 mm.
- Sprawdź, czy przewody zasilające są odizolowane i gotowe do podłączenia.
- Upewnij się, że instalację wykonuje profesjonalny instalator.
Ilustracje i schematy
- Kroki 1-3: Przygotowanie otworu i wstępne osadzenie oprawy.
- Kroki 4-7: Szczegółowy schemat podłączenia przewodów fazowych (L) i neutralnych (N) do kostki zaciskowej.
- Kroki 8-10: Sposób składania sprężyn montażowych i poprawne ułożenie przewodów w suficie.
Zgodność modelu
- Instalacja musi być zgodna z lokalnymi normami i regulacjami dotyczącymi instalacji elektrycznych.
