RetroSound Newport Radio Face - Instrukcja obsługi
Dowiedz się, jak zainstalować i obsługiwać radio samochodowe RetroSound Newport. Instrukcja zawiera wskazówki montażowe, opis funkcji pokręteł oraz konfigurację ustawień dźwięku i zegara.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściInstalacja radia
Proces instalacji radia RetroSound Newport wymaga precyzyjnego montażu elementów sterujących. Należy rozpocząć od umieszczenia metalowych podkładek dystansowych na wałkach, a następnie wsunąć je w panel radia. Kolejnym krokiem jest nałożenie białej plastikowej podkładki oraz cienkiej metalowej podkładki na wałek, a następnie zabezpieczenie całości nakrętką. Ważne jest, aby nie dokręcać nakrętek zbyt mocno, co mogłoby uszkodzić mechanizm. Po zamontowaniu panelu należy podłączyć taśmę sygnałową z silnika radia do panelu przedniego i przykręcić go za pomocą czterech małych śrub. Górny wałek sterujący należy podłączyć do lewej strony silnika radia, a dolny do prawej strony. Należy upewnić się, że logo RetroSound jest skierowane ku górze, a tylny wspornik jest bezpiecznie zamontowany.
Podstawowa obsługa
Radio obsługiwane jest za pomocą czterech głównych pokręteł oraz przycisków pamięci. Górne przednie pokrętło służy do włączania i wyłączania urządzenia oraz regulacji głośności. Górne tylne pokrętło pozwala na przełączanie źródeł dźwięku. Dolne przednie pokrętło służy do strojenia stacji radiowych oraz wyciszania dźwięku, natomiast dolne tylne pokrętło odpowiada za zmianę pasm radiowych.
Konfiguracja i ustawienia
Urządzenie oferuje zaawansowane opcje dostosowania dźwięku oraz ustawień systemowych. Aby wejść do menu korektora dźwięku, należy nacisnąć górne przednie pokrętło. Użytkownik może tam regulować poszczególne parametry EQ, obracając pokrętłem i zatwierdzając wybór poprzez ponowne naciśnięcie. Ustawienie zegara odbywa się poprzez przytrzymanie dolnego przedniego pokrętła, co otwiera menu ustawień systemowych. Po wybraniu opcji CLK, użytkownik może ustawić godziny i minuty, obracając pokrętłem. W tym samym menu systemowym można również skonfigurować kolor wyświetlacza oraz włączyć lub wyłączyć sygnał dźwiękowy przycisków.
Pamięć stacji
Radio umożliwia zapisywanie ulubionych stacji radiowych. Aby zapisać stację, należy najpierw dostroić radio do wybranej częstotliwości, a następnie przytrzymać jeden z pięciu przycisków pamięci przez dwie sekundy. Przywoływanie zapisanej stacji odbywa się poprzez krótkie naciśnięcie odpowiedniego przycisku pamięci.
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź połączenie taśmy sygnałowej między silnikiem radia a panelem przednim.
Trudności z montażem pokręteł
Upewnij się, że najpierw instalujesz tylne pokrętło, a dopiero potem przednie.
Zbyt mocne dokręcenie nakrętek
Nie dokręcaj nakrętek wałków zbyt mocno, aby uniknąć uszkodzenia mechanicznego.
Przed użyciem
- Sprawdź zawartość pudełka (panel, wałki, pokrętła, elementy montażowe).
- Upewnij się, że logo RetroSound jest skierowane do góry.
- Podłącz taśmę sygnałową do panelu przedniego.
- Zamontuj tylny wspornik w sposób bezpieczny.
- Upewnij się, że wałki są poprawnie osadzone w panelu.
Ilustracje i schematy

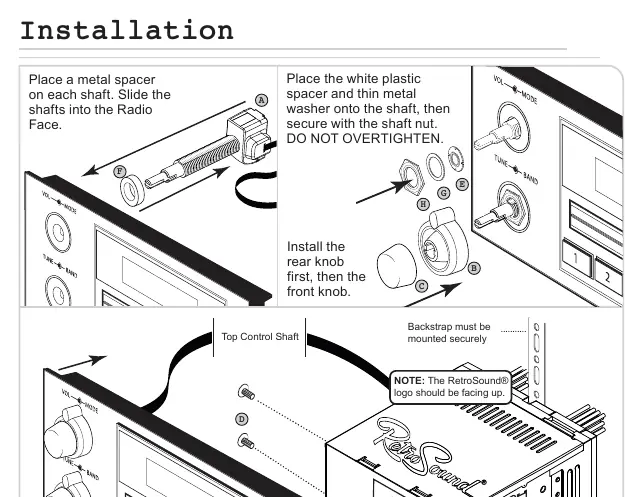

- Schemat instalacji pokazuje kolejność nakładania podkładek na wałki.
- Ilustracja połączeń wskazuje, gdzie podłączyć górny i dolny wałek sterujący.

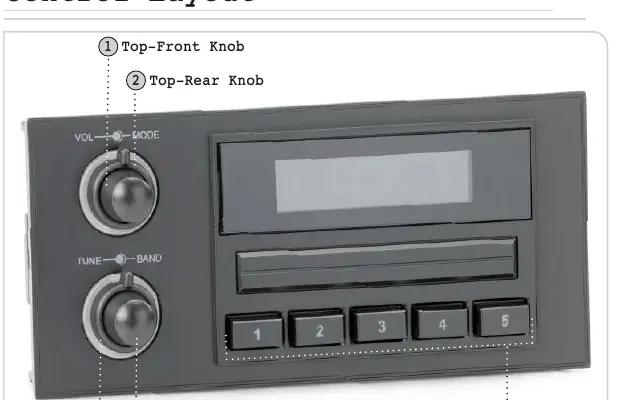

- Rysunek układu sterowania identyfikuje funkcje poszczególnych pokręteł (1-4) oraz przycisków pamięci (5).
Zgodność modelu
- Niektóre funkcje mogą nie być dostępne w zależności od modelu radia.
- W celu uzyskania pełnych instrukcji montażu należy odnieść się do instrukcji dołączonej do silnika radia.
