Przejdź do miejsca w treściOpis produktu i instalacja
RetroSound Redondo RS M2B to zaawansowany odbiornik multimedialny zaprojektowany z myślą o klasycznych pojazdach marek Chrysler i Ford. Urządzenie łączy nowoczesną technologię z estetyką pasującą do wnętrz zabytkowych samochodów. Kluczowym elementem montażowym jest system InfiniMount, który pozwala na precyzyjne dopasowanie radia do deski rozdzielczej.

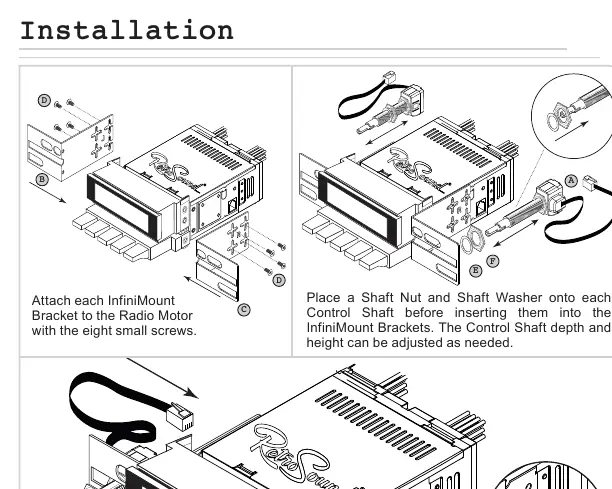

Proces instalacji rozpoczyna się od przymocowania wsporników InfiniMount do korpusu radia za pomocą dołączonych śrub. Następnie należy umieścić podkładki i nakrętki na wałkach sterujących przed ich wsunięciem w uchwyty. System ten umożliwia regulację głębokości oraz wysokości wałków, co jest niezbędne dla idealnego spasowania z otworem montażowym w desce rozdzielczej. Po ustawieniu odpowiedniej pozycji, wałki należy zabezpieczyć nakrętkami i podłączyć do jednostki centralnej.
Podstawowa obsługa urządzenia
Obsługa radia opiera się na czterech pokrętłach oraz przyciskach presetów. Lewe przednie pokrętło służy do włączania i wyłączania urządzenia oraz regulacji głośności. Lewe tylne pokrętło odpowiada za zmianę źródeł dźwięku, natomiast prawe tylne pokrętło służy do przełączania pasm radiowych. Prawe przednie pokrętło umożliwia strojenie stacji radiowych oraz wyciszanie dźwięku.
Zaawansowane funkcje, takie jak korektor dźwięku (EQ), ustawienia zegara, kolor wyświetlacza oraz sygnały dźwiękowe (beep), dostępne są poprzez menu systemowe. Aby wejść w menu ustawień dźwięku, należy nacisnąć lewe przednie pokrętło. Z kolei dostęp do ustawień systemowych uzyskuje się poprzez przytrzymanie prawego przedniego pokrętła. Nawigacja po menu odbywa się poprzez obracanie i naciskanie odpowiednich pokręteł, a zatwierdzenie zmian następuje automatycznie po krótkim czasie bezczynności.
Konfiguracja stacji radiowych
Radio umożliwia zapisywanie ulubionych stacji w pamięci urządzenia. Aby zapisać stację, należy najpierw dostroić odbiornik do wybranej częstotliwości, a następnie przytrzymać wybrany przycisk presetu przez dwie sekundy. Przywoływanie zapisanych stacji jest jeszcze prostsze – wystarczy jednokrotne naciśnięcie odpowiedniego przycisku presetu. Należy pamiętać, że niektóre funkcje mogą nie być dostępne w zależności od konkretnej wersji radia lub konfiguracji sprzętowej.
W przypadku problemów z montażem lub obsługą, zaleca się korzystanie z oficjalnego wsparcia technicznego producenta dostępnego pod adresem help.retromanufacturing.com. Regularna konserwacja i poprawne podłączenie wszystkich elementów zapewnią długotrwałą i bezawaryjną pracę urządzenia w Twoim klasycznym samochodzie.
Oficjalne zasoby z instrukcji
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź poprawność podłączenia zasilania oraz upewnij się, że lewe przednie pokrętło zostało poprawnie naciśnięte.
Trudności z dopasowaniem radia do deski
Wykorzystaj regulację głębokości i wysokości wałków sterujących w systemie InfiniMount.
Przed użyciem
- Upewnij się, że wszystkie wsporniki InfiniMount są przykręcone.
- Sprawdź, czy wałki sterujące posiadają założone podkładki i nakrętki.
- Upewnij się, że wszystkie przewody są wpięte do jednostki centralnej.
- Sprawdź, czy radio jest stabilnie zamocowane w desce rozdzielczej.
Ilustracje i schematy
- Schemat montażu pokazuje sposób łączenia wsporników InfiniMount z korpusem radia.
- Rysunek prezentuje kolejność nakładania podkładek i nakrętek na wałki sterujące.
- Układ sterowania wskazuje przypisanie funkcji do poszczególnych pokręteł (1-4) oraz przycisków (5).
Zgodność modelu
- Produkt dedykowany do wybranych pojazdów marek Chrysler i Ford.
- Niektóre funkcje mogą być niedostępne w zależności od modelu radia.
