Zestaw do konwersji gazowej Reznor 1034364-A

Informacje ogólne i bezpieczeństwo

Zestawy do konwersji gazowej są przeznaczone do nagrzewnic z wymuszonym ciągiem lub spalaniem separowanym, wyposażonych w zawory gazowe jedno- lub dwustopniowe. Uwaga: Instalacja, serwis i regulacja muszą być wykonywane wyłącznie przez wykwalifikowany personel serwisowy zgodnie z lokalnymi przepisami. Niewłaściwe wykonanie prac może prowadzić do poważnych obrażeń, śmierci lub uszkodzenia mienia.

W przypadku wykrycia zapachu gazu należy natychmiast opuścić budynek, nie używać żadnych przełączników elektrycznych ani telefonów wewnątrz obiektu i skontaktować się z dostawcą gazu lub strażą pożarną z bezpiecznej lokalizacji.

Dobór zestawu i przygotowanie

Każdy zestaw zawiera sprężyny regulatora oraz dysze palnika dostosowane do konkretnych modeli i rozmiarów nagrzewnic. Przed przystąpieniem do prac należy zidentyfikować pełny model urządzenia na tabliczce znamionowej i dobrać odpowiedni zestaw zgodnie z tabelami zawartymi w instrukcji. Należy pamiętać, że niektóre elementy zestawu mogą nie być wykorzystane w konkretnej konfiguracji.

Instalacja i regulacja

• Odłączenie zasilania: Przed rozpoczęciem prac należy odciąć dopływ gazu oraz zasilanie elektryczne urządzenia.
• Sprężyny regulatora: Należy zainstalować sprężynę regulatora odpowiadającą typowi zaworu gazowego. Sprężyny nie są zamienne między różnymi typami zaworów.

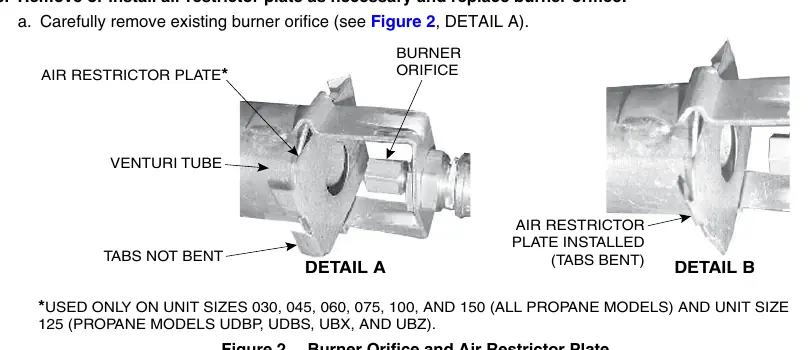

• Dysze i płytki ograniczające: W zależności od modelu i rodzaju konwersji (gaz ziemny na propan lub odwrotnie), konieczne może być zainstalowanie lub usunięcie płytki ograniczającej przepływ powietrza na rurze Venturiego oraz wymiana dysz palnika.

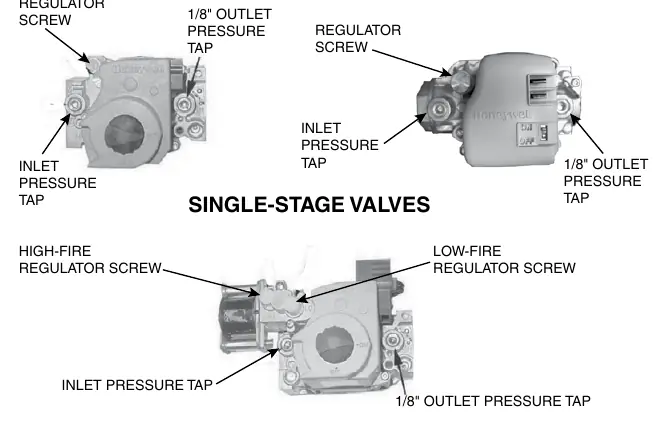

• Regulacja ciśnienia: Po instalacji konieczne jest wyregulowanie ciśnienia wylotowego (kolektora) za pomocą manometru. Ciśnienie nie może przekraczać 3,5 cala słupa wody (IN WC) dla gazu ziemnego lub 10 cali słupa wody dla propanu.

Testy i konserwacja

Po zakończeniu montażu należy przeprowadzić test szczelności wszystkich połączeń przy użyciu płynu wykrywającego wycieki. Po uruchomieniu urządzenia należy sprawdzić poprawność pracy palnika i upewnić się, że ciśnienie wlotowe mieści się w zalecanych zakresach. W przypadku instalacji na wysokościach powyżej 6000 stóp (1830 metrów) wymagana jest instalacja specjalnego przełącznika ciśnienia wysokogórskiego.
