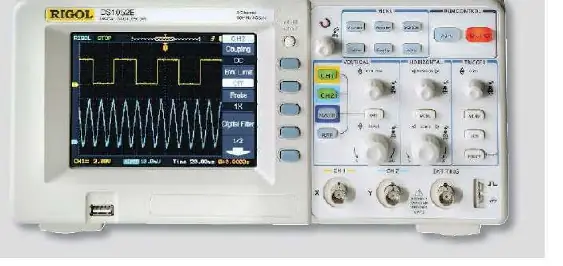

Cyfrowy oscyloskop pamięciowy Rigol DS1052E

Opis produktu

Rigol DS1052E to cyfrowy oscyloskop pamięciowy zaprojektowany z myślą o użytkownikach poszukujących niezawodnego narzędzia do zaawansowanych eksperymentów i diagnostyki sygnałów. Urządzenie oferuje pasmo przenoszenia 50 MHz oraz dwa kanały analogowe, co czyni go wszechstronnym rozwiązaniem w przystępnej cenie.

Dane techniczne

• Pasmo: 50 MHz
• Kanały: 2
• Czułość pionowa: 2 mV/div - 10 V/div
• Szybkość próbkowania: 1 GSa/s (dla 1 kanału), 500 MSa/s (dla 2 kanałów)
• Rozdzielczość pionowa: 8 bitów
• Maksymalne napięcie wejściowe: 300 V RMS
• Interfejsy: USB (przód i tył), RS232
• Wyświetlacz: 5,6 cala, kolorowy TFT LCD

Uruchomienie i obsługa

Urządzenie charakteryzuje się szybkim czasem uruchamiania (poniżej 10 sekund). Obsługa jest intuicyjna dzięki przyciskowi AUTO, który automatycznie konfiguruje parametry wyświetlania po podłączeniu sygnału. Użytkownik może następnie ręcznie dostosować czułość pionową oraz podstawę czasu w celu precyzyjnej analizy przebiegu. Oscyloskop wspiera funkcje matematyczne, w tym FFT, co pozwala na analizę sygnałów w dziedzinie częstotliwości.

Bezpieczeństwo i konserwacja

Podczas pracy z wysokimi napięciami należy zawsze stosować odpowiednie sondy (zalecane 10:1 dla ochrony przed przeciążeniem i minimalizacji obciążenia pojemnościowego). Należy regularnie przeprowadzać kompensację sond, aby zapewnić dokładność pomiarów. Urządzenie powinno być eksploatowane w środowisku o temperaturze od 50 do 104 stopni Fahrenheita i wilgotności względnej poniżej 60%.

Usterki i diagnostyka

W przypadku problemów z zapisem danych na pamięć USB, należy zapoznać się z pełną instrukcją obsługi, gdyż proces ten wymaga specyficznej procedury. Jeśli oscyloskop nie wyświetla poprawnie sygnałów o wysokiej częstotliwości, należy sprawdzić ustawienia sondy oraz czy nie występuje zjawisko rolloffu pasma. W zaawansowanych testach, takich jak dwutonowe, należy pamiętać o ograniczeniach głębokości pamięci bufora urządzenia.
