Instrukcja obsługi czujnika ruchu sufitowego Risco LuNAR 150DTG3

Najważniejsze informacje z instrukcji

Czujnik LuNAR 150DTG3 to zaawansowany detektor ruchu montowany na suficie, wykorzystujący technologie Anti-Mask oraz Anti-Cloak (ACT). Przed przystąpieniem do pracy należy pamiętać o 2-minutowym okresie rozgrzewania po podłączeniu zasilania. Obudowa musi być poprawnie zamknięta przed włączeniem zasilania, aby zapewnić prawidłowe działanie. Po każdej zmianie ustawień zworek zaleca się zresetowanie czujnika poprzez odłączenie i ponowne podłączenie zasilania.

Opis urządzenia

Urządzenie posiada soczewkę Fresnela o kącie widzenia 110 stopni, zapewniającą pełne pokrycie 360 stopni. Wbudowane rezystory końca linii (EOL) ułatwiają instalację w systemach alarmowych. Czujnik jest zgodny z normami Grade 3.

Instalacja i montaż

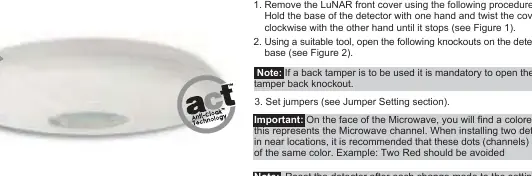

Aby otworzyć obudowę, należy przytrzymać podstawę jedną ręką, a drugą przekręcić pokrywę zgodnie z ruchem wskazówek zegara, aż do oporu. W podstawie znajdują się punkty (knockouts) do przeprowadzenia przewodów. W przypadku korzystania z zabezpieczenia antysabotażowego (tamper), należy wyłamać odpowiedni otwór w podstawie.

Podłączenie przewodów

Terminal połączeniowy zawiera następujące styki:

• - 12V +: Wejście zasilania 12VDC.
• ALARM: Przekaźnik N.C. (Normalnie Zamknięty).
• TAMPER: Przełącznik antysabotażowy N.C.
• FAULT/AM: Przekaźnik awarii/maskowania (otwiera się przy maskowaniu, awarii autotestu lub niskim napięciu poniżej 8VDC).
• LED: Zdalne sterowanie diodami LED.
• SET: Zdalne sterowanie trybem czuwania (SET/UNSET).

Konfiguracja zworek

Czujnik posiada szereg zworek konfiguracyjnych:

• SW1-1 (LED): Włącza lub wyłącza diody LED.
• SW1-2 (ACT): Włącza lub wyłącza technologię Anti-Cloak. Nie zaleca się używania w korytarzach, gdzie ruch obiektów poza strefą chronioną jest przewidywalny.
• SW1-3 (Green Line): Funkcja oszczędzania energii, wyłącza kanał mikrofalowy (MW) w trybie rozbrojenia (UNSET).
• SW1-4 (Self Test): Uruchamia autotest technologii detekcji.
• J1, J2, J3: Służą do wyboru wartości rezystancji EOL (1K, 2.2K, 4.7K, 5.6K, 6.8K, 12K).
• J4: Ustawia polaryzację wejścia zewnętrznego (LED/SET).

Test przejścia

Po 2 minutach od podłączenia zasilania należy przeprowadzić test przejścia (Walk Test) w całym obszarze chronionym. Czułość mikrofalową można regulować za pomocą potencjometru na płytce PCB. Należy ustawić go na najniższą możliwą wartość, która zapewnia wystarczające pokrycie obszaru.

Wskaźniki LED

• Żółty: Wykrycie PIR (ciągły), awaria PIR (migający).
• Zielony: Wykrycie MW (ciągły), awaria MW (migający).
• Czerwony: Alarm (ciągły), awaria/maskowanie (migający).

Dane techniczne

• Zasilanie: 9-16VDC.
• Pobór prądu: 16mA (typowy), 41mA (maksymalny).
• Temperatura pracy: -20°C do 55°C.
• Wymiary: Ø 135 x 27 mm.
• Waga: 200 g.
