Instrukcja montażu obudowy plastikowej Risco ProSYS B5

Dowiedz się, jak poprawnie zamontować obudowę plastikową Risco ProSYS B5. Instrukcja zawiera mapę otworów montażowych, schematy instalacji akcesoriów oraz specyfikację techniczną.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Obudowa plastikowa Risco ProSYS B5 jest przeznaczona do montażu akcesoriów systemów alarmowych. Uwaga: Obudowa jest odpowiednia wyłącznie dla urządzeń zasilanych napięciem poniżej 60VDC lub 42.4VAC. Przed przystąpieniem do montażu należy zapoznać się z mapą otworów montażowych, aby zapewnić poprawne dopasowanie modułów.

Mapa otworów montażowych

Instrukcja dostarcza szczegółową mapę otworów montażowych, która ułatwia rozmieszczenie elementów wewnątrz obudowy. Należy zwrócić uwagę na oznaczenia kierunkowe (strzałka UP) oraz numery otworów, które odpowiadają konkretnym punktom mocowania dla różnych typów modułów.

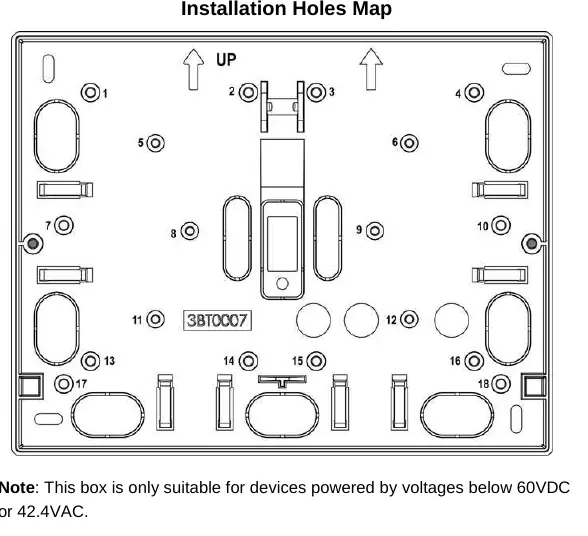

Mapa otworów montażowych obudowy
Mapa otworów montażowych obudowy

Instalacja akcesoriów ProSYS

W jednej obudowie można zainstalować maksymalnie 2 akcesoria z serii ProSYS. Obsługiwane moduły to:

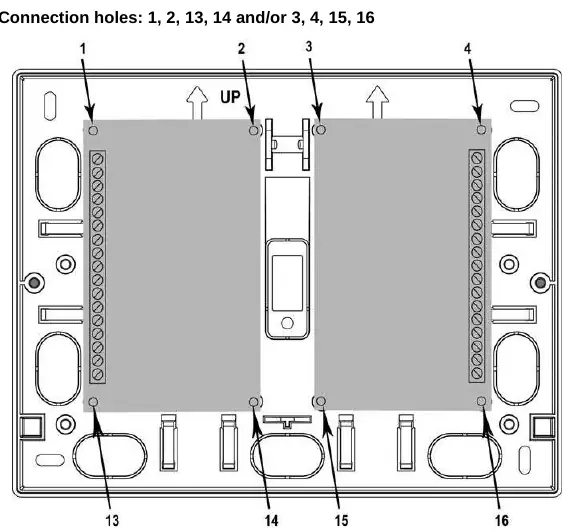

Schemat instalacji akcesoriów ProSYS
Schemat instalacji akcesoriów ProSYS
  • ProSYS 8 Zone Expansion Module
  • ProSYS 4 Relay Output Module
  • ProSYS 8 O.C. Output Module
  • ProSYS Event Log Expansion Module (512, 999)
  • ProSYS X-10 Expansion Module

Dla tych modułów należy wykorzystać otwory montażowe o numerach: 1, 2, 13, 14 i/lub 3, 4, 15, 16.

Instalacja 16-strefowego ekspandera

W przypadku montażu pojedynczego 16-strefowego ekspandera (16 Zone Expander), należy wykorzystać otwory montażowe o numerach: 7, 10, 17, 18.

Schemat instalacji 16-strefowego ekspandera
Schemat instalacji 16-strefowego ekspandera

Instalacja akcesoriów GT

Dla akcesoriów serii GT (maksymalnie 2 sztuki) należy wykorzystać otwory montażowe o numerach: 5, 8, 11 i/lub 6, 9, 12. Obsługiwane moduły to:

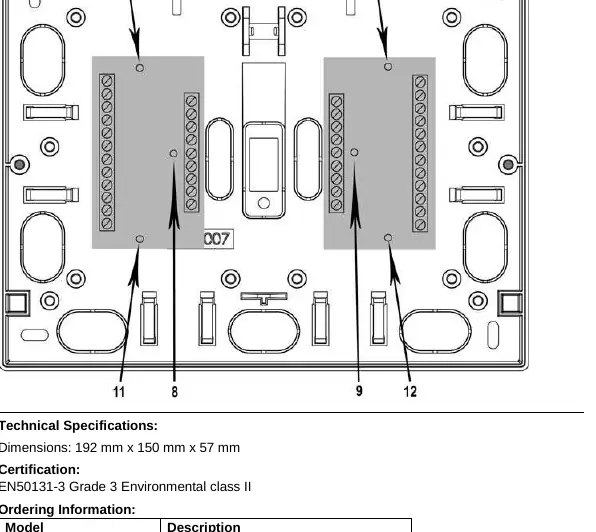

Schemat instalacji akcesoriów GT
Schemat instalacji akcesoriów GT
  • Zone Expander (kod 02083)
  • Relay Output Expander (kod 02085)
  • ID Expander (kod 02087)

Dane techniczne

  • Wymiary: 192 mm x 150 mm x 57 mm
  • Certyfikacja: EN50131-3 Grade 3, Environmental class II

Praktyczna pomoc

Typowe problemy

Ograniczenia napięcia zasilania

Obudowa jest przeznaczona wyłącznie dla urządzeń zasilanych napięciem poniżej 60VDC lub 42.4VAC. Nie należy montować w niej urządzeń o wyższym napięciu.

Ograniczenie liczby modułów

W jednej obudowie można zainstalować maksymalnie 2 akcesoria (dotyczy zarówno serii ProSYS, jak i GT).

Przed użyciem

  • Sprawdź, czy napięcie zasilania urządzenia mieści się w dopuszczalnym zakresie (poniżej 60VDC/42.4VAC).
  • Zidentyfikuj typ montowanego modułu (ProSYS lub GT), aby wybrać odpowiednie otwory montażowe.
  • Upewnij się, że masz odpowiednie śruby montażowe pasujące do wybranych otworów.
  • Zweryfikuj orientację obudowy (oznaczenie UP).

Parametry w praktyce

Certyfikacja
EN50131-3 Grade 3, Environmental class II - potwierdza zgodność z normami dla systemów zabezpieczeń.

Ilustracje i schematy

  • Mapa otworów: Wskazuje rozmieszczenie punktów montażowych (numerowanych 1-18) dla różnych typów modułów.
  • Strzałka UP: Wskazuje górną część obudowy, co jest kluczowe dla poprawnego montażu.

Zgodność modelu

  • Kompatybilna z modułami ProSYS (8 Zone, 4 Relay, 8 O.C., Event Log, X-10).
  • Kompatybilna z modułami GT (Zone Expander 02083, Relay Output Expander 02085, ID Expander 02087).
