Instrukcja obsługi pilota DMP 1144INT
Dowiedz się, jak zainstalować, zaprogramować i obsługiwać pilot DMP 1144INT. Instrukcja zawiera kroki parowania z panelem, wymiany baterii oraz opis funkcji przycisków.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Pilot DMP 1144INT to bezprzewodowy nadajnik dostępny w wersjach z jednym, dwoma lub czterema przyciskami. Urządzenie posiada wodoszczelną obudowę, diodę LED sygnalizującą status oraz szyfrowanie 128-bit AES. Przed rozpoczęciem użytkowania należy usunąć zawleczkę baterii.
Opis urządzenia
Pilot wyposażony jest w przyciski, które można indywidualnie zaprogramować do dziewięciu różnych akcji. Dioda LED zapewnia wizualne potwierdzenie naciśnięcia przycisku lub statusu systemu. Urządzenie jest zasilane baterią litową CR2430.
Programowanie panelu
Aby dodać pilot do systemu alarmowego, należy:
- Wejść w menu programowania (PROG) na klawiaturze systemu (kod 665 dla XT lub 6653 dla XR).
- W sekcji ZONE INFORMATION wprowadzić numer strefy i zatwierdzić przyciskiem CMD.
- Wprowadzić nazwę strefy i typ strefy.
- Przy monicie WIRELESS ZONE wybrać YES.
- Wprowadzić ośmiocyfrowy numer seryjny (SERIAL#) znajdujący się na urządzeniu.
- W sekcji SYSTEM OPTIONS ustawić szyfrowanie (1100 ENCRYPTION) na ALL lub BOTH.
- Zatwierdzić ustawienia i wyjść z menu programowania.
Programowanie przycisków
Każdy przycisk pilota można skonfigurować do pełnienia określonych funkcji, takich jak: Arm (uzbrojenie), Disarm (rozbrojenie), Panic (alarm napadowy), Emergency (alarm awaryjny) lub Output (sterowanie wyjściem). Konfiguracji dokonuje się w menu programowania panelu, wybierając odpowiednią liczbę przycisków i przypisując im akcje.
Wymiana baterii
Gdy system zgłosi niski poziom baterii (komunikat LOBAT), należy ją wymienić:
- Użyj małego płaskiego śrubokręta, aby rozdzielić przednią i tylną część obudowy pilota.
- Wyjmij płytkę PCB i elastomer z obudowy.
- Wysuń starą baterię z uchwytu.
- Wsuń nową baterię CR2430, upewniając się, że biegun dodatni (+) jest skierowany do góry.
- Złóż obudowę z powrotem.
- Wykonaj reset czujnika (Sensor Reset) na klawiaturze systemu, aby wyczyścić komunikat LOBAT.
Dane techniczne
- Zasilanie: Bateria litowa 3.0 V CR2430.
- Żywotność baterii: ok. 2 lata.
- Częstotliwość: 863-869 MHz.
- Temperatura pracy: 0°C do 49°C.
- Wymiary: 5.03 cm x 3.89 cm x 1.27 cm.
Praktyczna pomoc
Typowe problemy
Komunikat LOBAT na klawiaturze
Wymień baterię CR2430 i wykonaj reset czujnika (Sensor Reset) na klawiaturze systemu.
Dioda LED nie reaguje lub pilot nie wysyła sygnału
Upewnij się, że nie naciskasz przycisków zbyt szybko jeden po drugim. Pozwól diodzie zgasnąć przed kolejnym naciśnięciem.
Pilot nie łączy się z systemem
Sprawdź, czy numer seryjny został poprawnie wprowadzony w panelu oraz czy odbiornik bezprzewodowy jest zainstalowany i włączony.
Przed użyciem
- Usuń zawleczkę baterii (pull tab) z pilota.
- Zapisz numer seryjny urządzenia przed montażem.
- Sprawdź kompatybilność panelu (wymagane wersje oprogramowania: 1100XINT/1100DINT v700+, XT30INT v700+, XR150INT/XR550INT v693+).
- Przygotuj mały płaski śrubokręt do ewentualnej wymiany baterii.
Parametry w praktyce
- Sensor Reset
- Procedura na klawiaturze systemu (naciśnięcie 2 przez 2 sekundy) służąca do kasowania błędów, np. po wymianie baterii.
Ilustracje i schematy

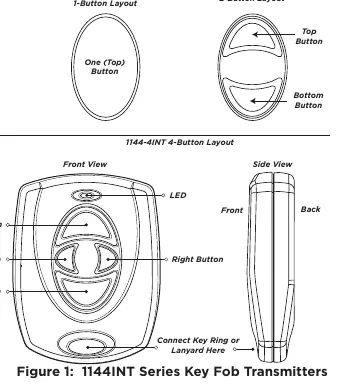

- Rysunki przedstawiają układ przycisków dla wersji 1, 2 i 4-przyciskowej.

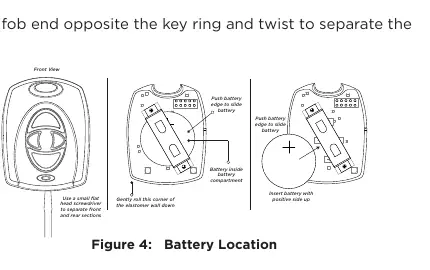

- Schemat pokazuje sposób otwierania obudowy za pomocą śrubokręta.
- Instrukcja wymiany baterii wskazuje kierunek wysuwania ogniwa z uchwytu.
Zgodność modelu
- Wymaga odbiorników bezprzewodowych 1100XINT lub 1100DINT w wersji 700 lub wyższej.
- Kompatybilny z panelami serii XT30INT (v700+) oraz XR150INT/XR550INT (v693+).
